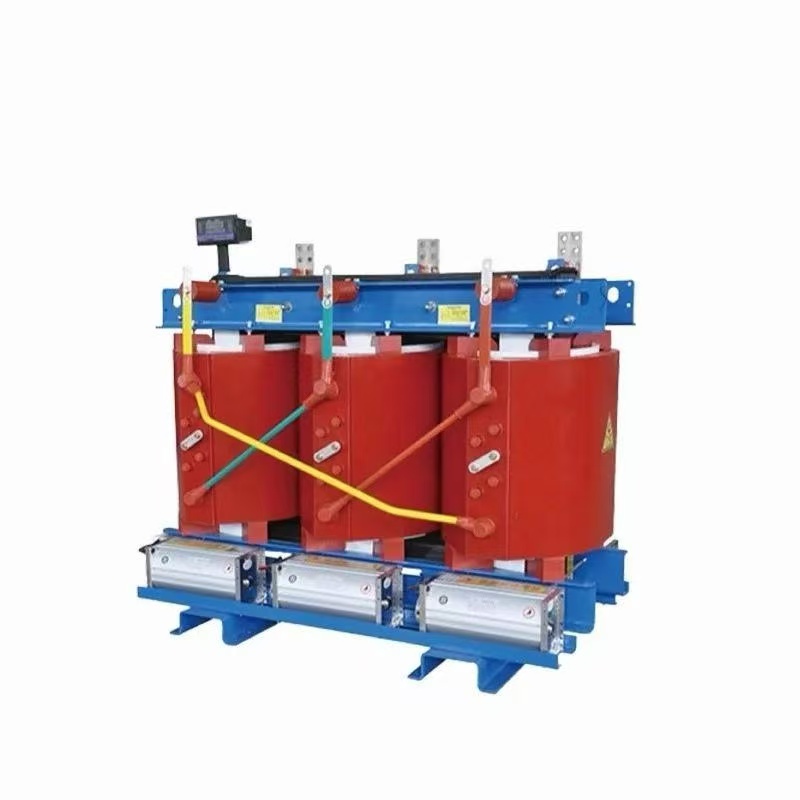

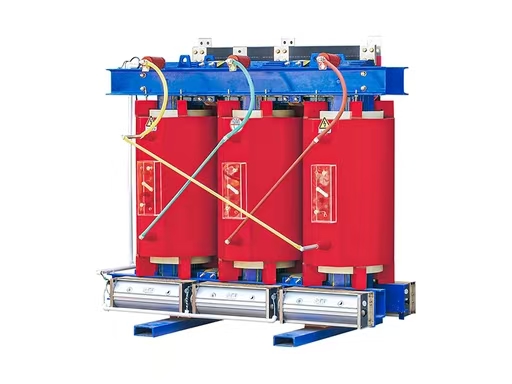

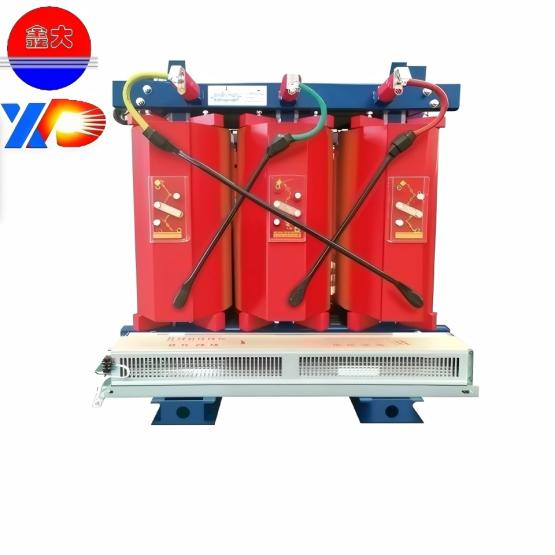

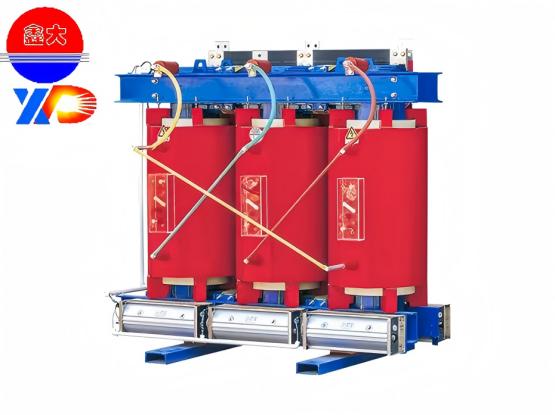

трансформатор сухого типа с воздушной изоляцией
1. Повышенная энергоэффективность: большая экономия энергии при длительной эксплуатации.
2. Безопасность и пожарная безопасность: не содержит масла, изготовлен из эпоксидной смолы, огнестойкий и взрывозащищенный, может устанавливаться внутри помещений/в распределительных щитах.
3. Стабильность и надежность: высокое сопротивление короткому замыканию, малый частичный разряд, хорошие изоляционные характеристики.
4. Низкий уровень шума и тишина: оптимизированный железный сердечник, низкий уровень шума, подходит для жилых районов и больниц.
5. Устойчивость к атмосферным воздействиям и отсутствие необходимости в техническом обслуживании: влагостойкость, пылезащита и защита от загрязнения, не требует смазки, более длительный срок службы.
I. Определение продукта и применимые стандарты
Трансформатор SCB с эпоксидным литьем, изготовленный из сухого сплава, представляет собой трехфазный распределительный трансформатор с низкими потерями и сердечником типа 11. Он обладает значительными улучшениями в плане потерь холостого хода/нагрузки, надежности изоляции, снижения уровня шума и устойчивости к короткому замыканию.
В нем используется безмасляная конструкция, которая полностью исключает утечки масла, пожары и взрывы, что делает его идеальным для объектов со строгими требованиями к охране окружающей среды и противопожарной защите.
II. Ключевые технические параметры (настраиваемые)
Элемент | Стандартная спецификация | Примечания |
Номинальная грузоподъемность | 50 кВА-8000 кВА | 50 кВА-8000 кВА |
Группа подключения | Dyn11 (по умолчанию) | Высоковольтная схема «треугольник», низковольтная схема «звезда» с нейтралью; соответствует требованиям заземления и защиты. |
Режим охлаждения | AN (естественное охлаждение) / AF (принудительное охлаждение) | AN: 120% номинальной нагрузки непрерывно AF: 150% номинальной нагрузки непрерывно |
III. Особенности конструктивного решения
Основная система
Низковольтная обмотка: высокоточная медная фольга; высоковольтная обмотка: проводник из бескислородной меди.
Вакуумное эпоксидное литье с армированием стекловолокном, без пузырьков и пустот, чрезвычайно высокая механическая прочность.
Равномерное распределение тока, низкие потери от вихревых токов. Отличная устойчивость к короткому замыканию и импульсам молнии.
Контроль и мониторинг температуры
Стандартный интеллектуальный терморегулятор PT100: сигнализация о перегреве, защита от перегрева, автоматическое управление вентилятором.
Датчики, встроенные в обмотки, обеспечивают точные измерения.
Ограждение и защита
Холоднокатаная сталь с электростатическим напылением, оптимизированные вентиляционные жалюзи.
Степень защиты IP30/IP40 с защитой от дождя и пыли.
Разборная конструкция для удобства обслуживания. Медные клеммы с низким контактным сопротивлением и надежным соединением.
IV. Основные преимущества в производительности
Более высокая энергосбережение
Более безопасная защита от пожара и взрыва.
Безмасляная изоляция класса F, огнестойкость FV0, отсутствие загрязнения окружающей среды и токсичных газов.
Может устанавливаться непосредственно в центрах потребления электроэнергии зданий (высотных зданиях, больницах, метро) без маслоотделительных ям или противопожарных перегородок.
Более высокая адаптивность к окружающей среде
Полностью герметичная отливка: влаго-, пыле-, солево-туманная, антиконденсационная.
Стабилен в прибрежных, химически загрязненных и пыльных средах.
Предварительная сушка после длительного простоя не требуется.
Высокая надежность и отсутствие необходимости в техническом обслуживании
V. Типичные области применения
Электросети: подстанции 35 кВ, реконструкция городских/сельских сетей, понижающие подстанции в индустриальных парках.
Общественные здания: офисы, торговые центры, аэропорты, метро, больницы, школы.
Опасные отрасли промышленности: химические парки, угольные шахты, нефтеперерабатывающие заводы, фармацевтические предприятия.
Прибрежные районы и районы с высокой влажностью
Новые источники энергии: малые и средние солнечные/ветровые электростанции.
