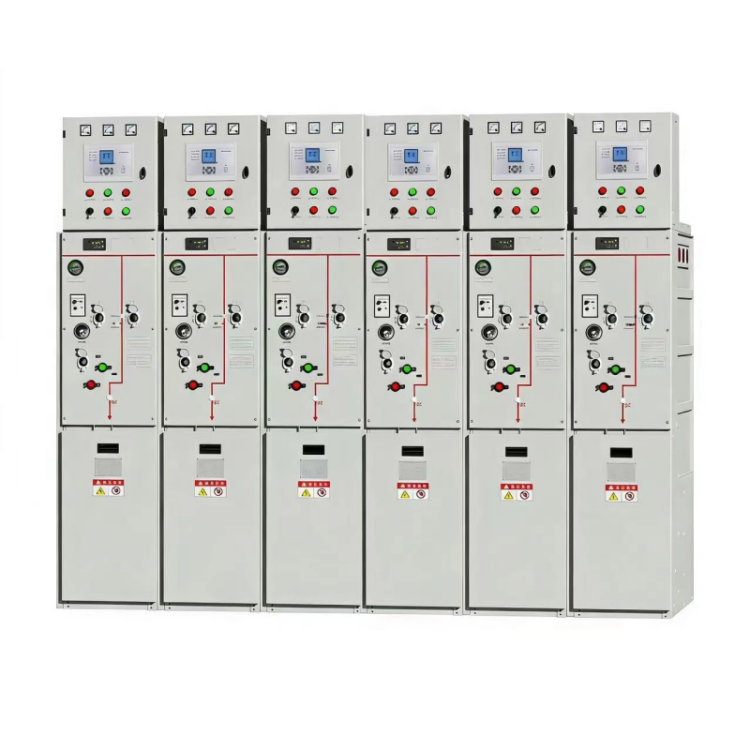

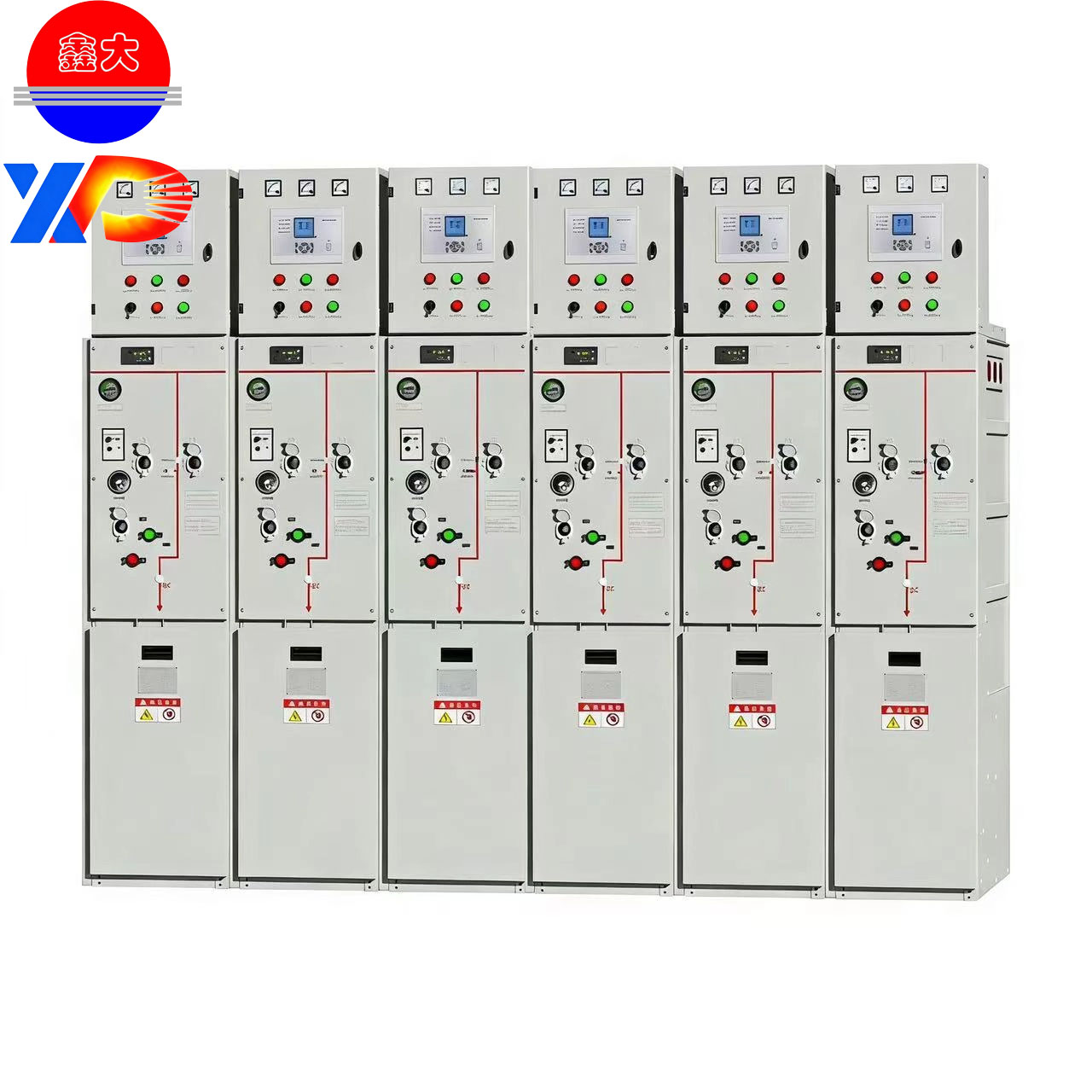

Внутреннее металлическое закрытое распределительное устройство
Гибкая конструкция: полностью собранная, расширяемая, с различными способами установки, без обслуживания.
Высокая безопасность: соответствует требованиям 5 профилактик, двойная защита + визуальная эксплуатация и обслуживание.
Простота эксплуатации: ручной/электрический режим в двойном режиме, поддерживается дистанционное управление, стабильный механизм.
Сильная адаптивность: Единые размеры установки, без необходимости модификаций, совместимость с различными компоновками шкафов.
Эффективное эксплуатационное обслуживание: переднее обслуживание, визуальное окно для наблюдения снижает затраты на инспекцию и обслуживание.
Широкое применение: доступны настенные устройства, подходящие для внутреннего и наружного распределения электроэнергии.

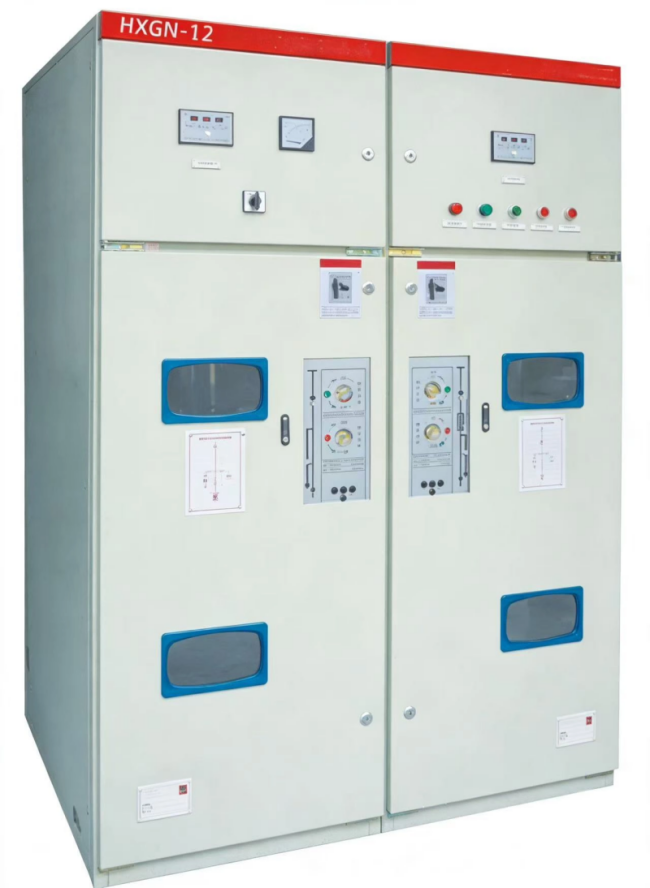

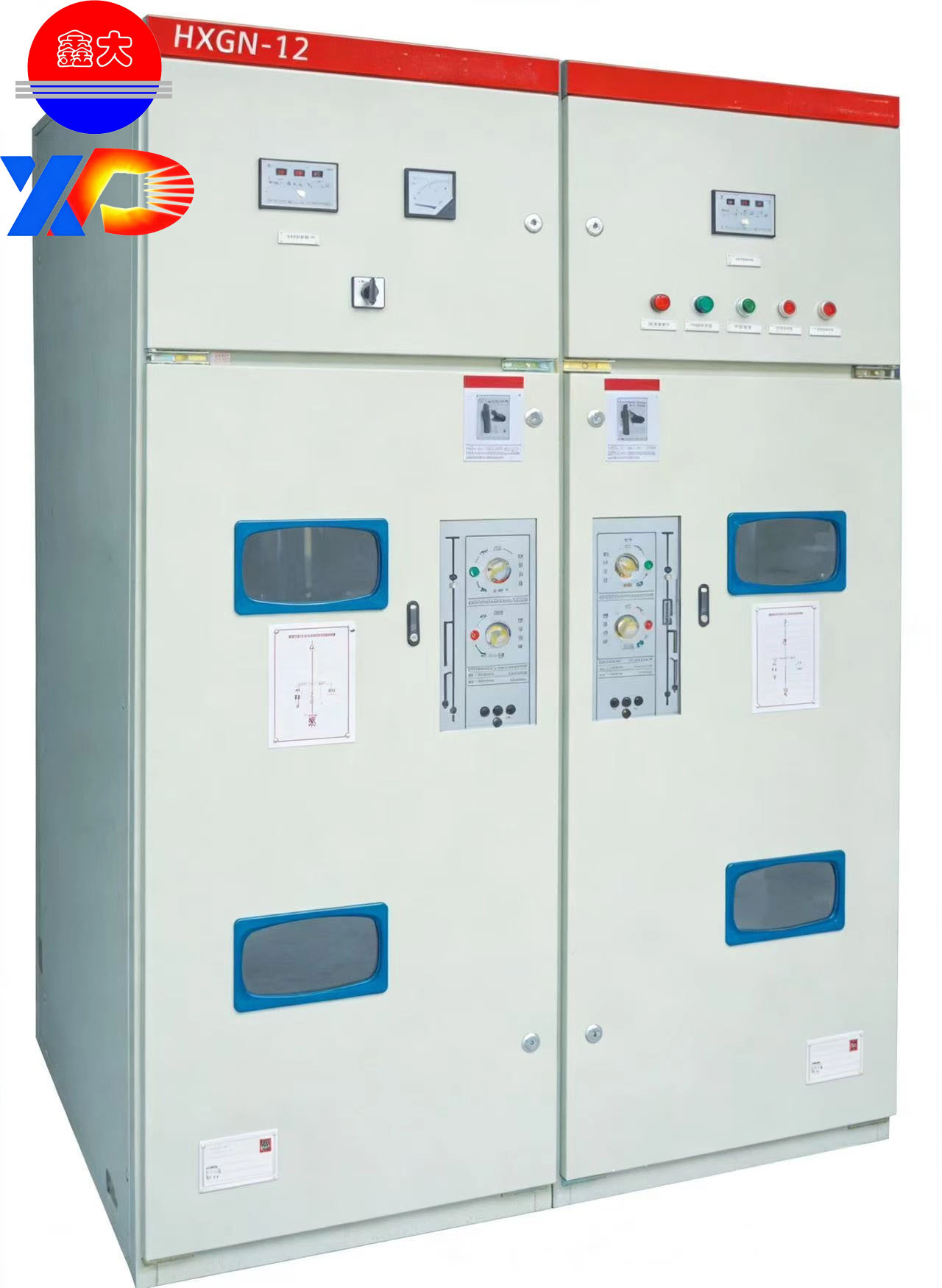

HXGN-12 переменного тока с металлическим распределительным оборудованием (основной блок кольца)
I. Обзор продукта
HXGN-12 AC с металлическим закрытым распределительным оборудованием (называемое кольцевым основным блоком, RMU) — это новый тип высоковольтной распределительной системы, разработанный для ремонта городских электросетей и строительства. Он подходит для прерывания тока нагрузки, тока короткого замыкания и создания тока короткого замыкания в системах питания.
Распределительное оборудование оснащено вакуумным переключателем нагрузки и пружинным механизмом, поддерживающим как ручной, так и электрический режимы работы. Заземляющий выключатель и разъёмщик имеют ручные механизмы управления. Обладая полными комплектами, компактными размерами, отсутствием риска горения или взрыва, а также надёжными функциями «пяти предотвращений», он адаптируется к требованиям безопасной эксплуатации различных сценариев распределения энергии.
II. Подробные технические параметры
Нет. | Предмет | Подразделение | FN12-10 | FN25-12 |
1 | Номинальное напряжение | kV | 12 | 12 |
2 | 1 минута выдерживает напряжения по частоте мощности | kV | 42 кВ на землю и от фазы к фазе; Изоляционный разрыв 48 кВ | 42 кВ на землю и от фазы к фазе; Изоляционный разрыв 48 кВ |
3 | Напряжение, устойчивое импульсу молнии (пиковое значение) | kV | 75 кВ на землю и от фазы к фазе; Разрыв изоляции 85 кВ | 75 кВ на землю и от фазы к фазе; Разрыв изоляции 85 кВ |
4 | Номинальная частота | Hz | 50 | 50 |
5 | Номинальный ток главной шины | A | 630 | 630 |
6 | Номинальный ток | A | 630 | 630 |
7 | Электрический срок службы при номинальном токе | Время | Не менее 1000 | Не менее 100 |
8 | Пропускная способность безнагрузочного трансформатора | kVA | 1250 | 1250 |
9 | Номинальный ток термической стабильности | kA/s | 20/4; Заземляющий выключатель 20/2 | 20/4; Заземляющий выключатель 20/2 |
10 | Номинальный динамический стабильный ток (пиковое значение) | kA | 50 | 50 |
11 | Номинальный ток при создании короткого замыкания (пиковое значение) | kA | 50 | 50 |
12 | Номинальный ток предохранителя | A | 100 | 100 |
13 | Номинальный ток передачи | A | 1500 | 2000 |
14 | Номинальный разрывной ток короткого замыкания | kA | 31.5 | 31.5 |
15 | Тип соответствующего предохранителя | / | S□LAJ-12 (XRNT□-10) | S□LAJ-12 (XRNT□-10) |
16 | Механическая жизнь | Время | 2000 | 10000 |
17 | 1 минута напряжения вспомогательной цепи по частоте мощности | kV | 2 | 2 |
18 | Рабочее напряжение электрического механизма | V | AC/DC 220V, 110V | AC/DC 220V, 110V |
19 | Класс защиты | / | IP2X | IP2X |
20 | Контурное измерение (W×D×H) | мм | 650(850)×900×2000(2200) | 650(850)×900×2000(2200) |
III.. Инструкции по заказу
При оформлении заказа пользователь предоставляет следующие материалы:
Схема проводки основной цепи
Чертёж схемы установки распределительного оборудования
Схема вспомогательной схемы и схемы схемы в распределительном оборудовании (если это необходимо)
Письменные материалы для других специальных требований
IV.. Сценарии применения
Обновление городской электросети и новые проекты распределения электроэнергии
Комнаты распределения электроэнергии в жилых и коммерческих комплексах
Системы распределения электроэнергии в промышленных предприятиях и наружных подстанциях коробчатого типа
Системы распределения электроэнергии с подключением к сети для генерации новой энергии
