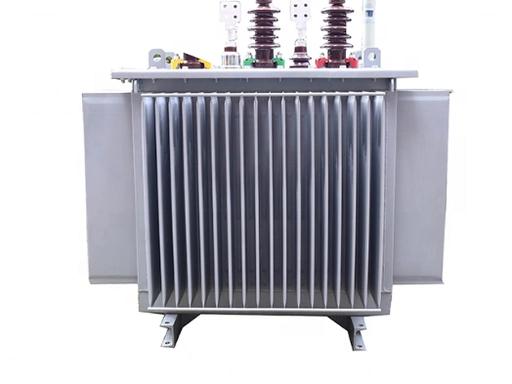

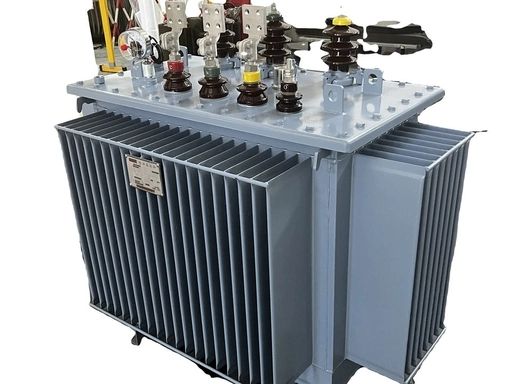

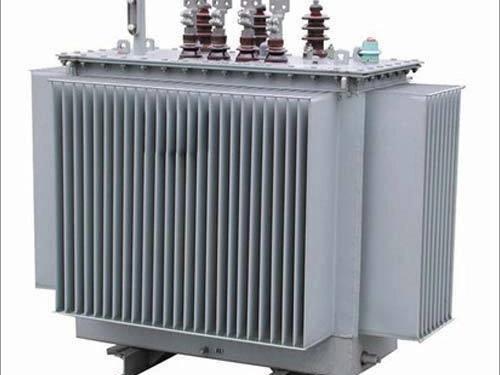

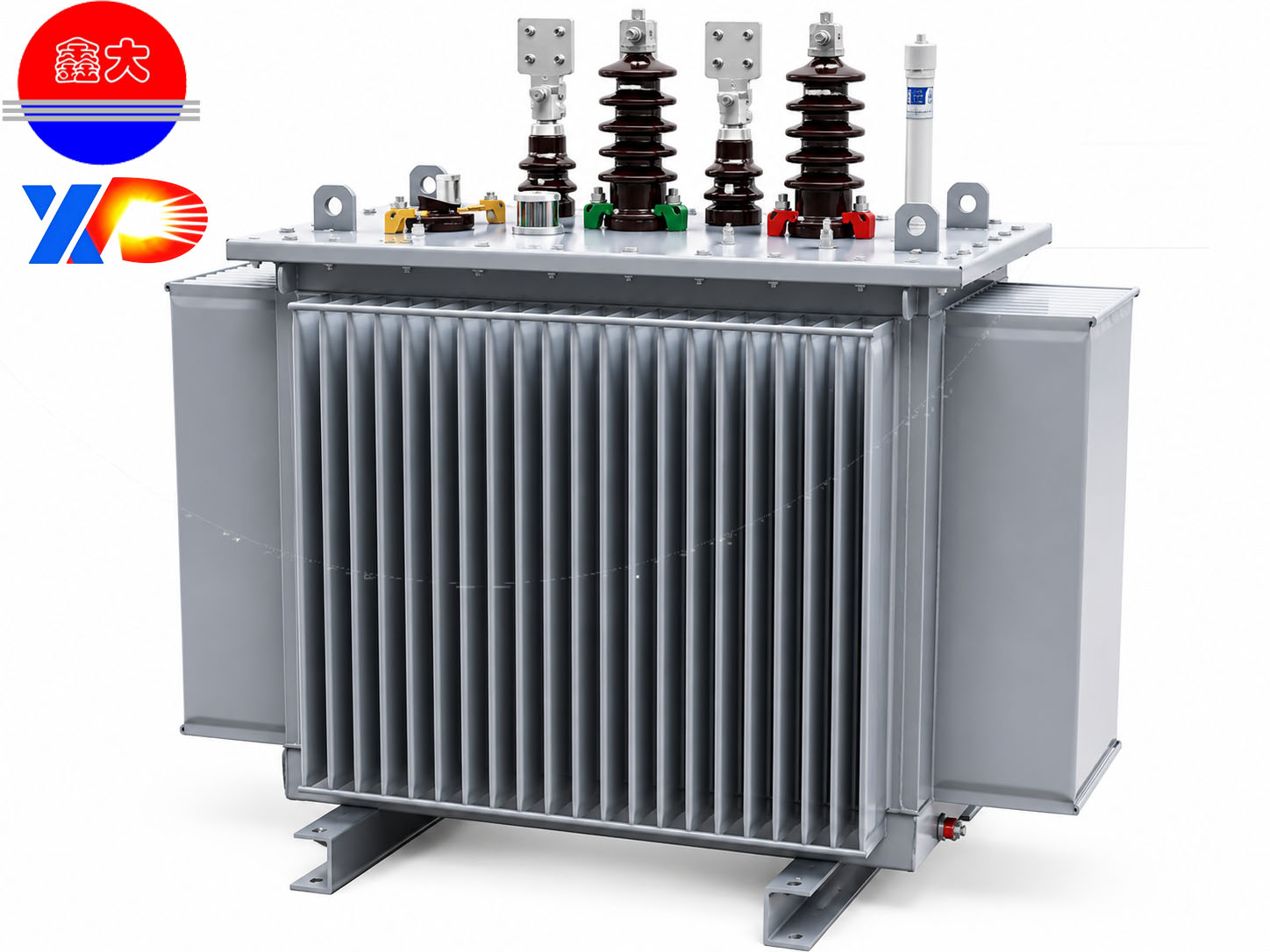

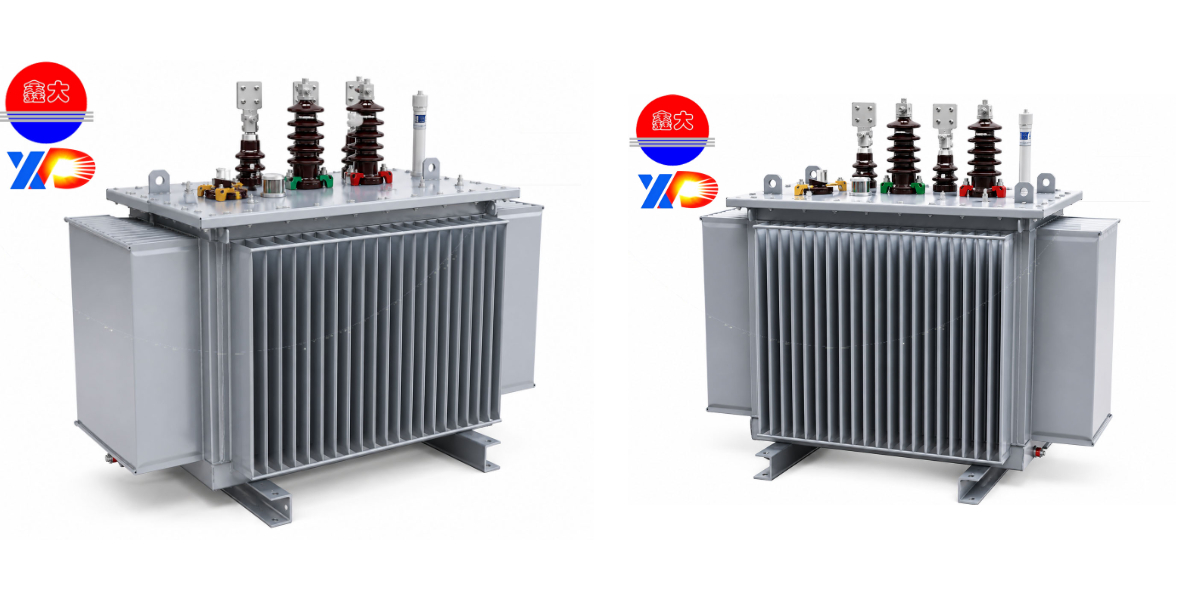

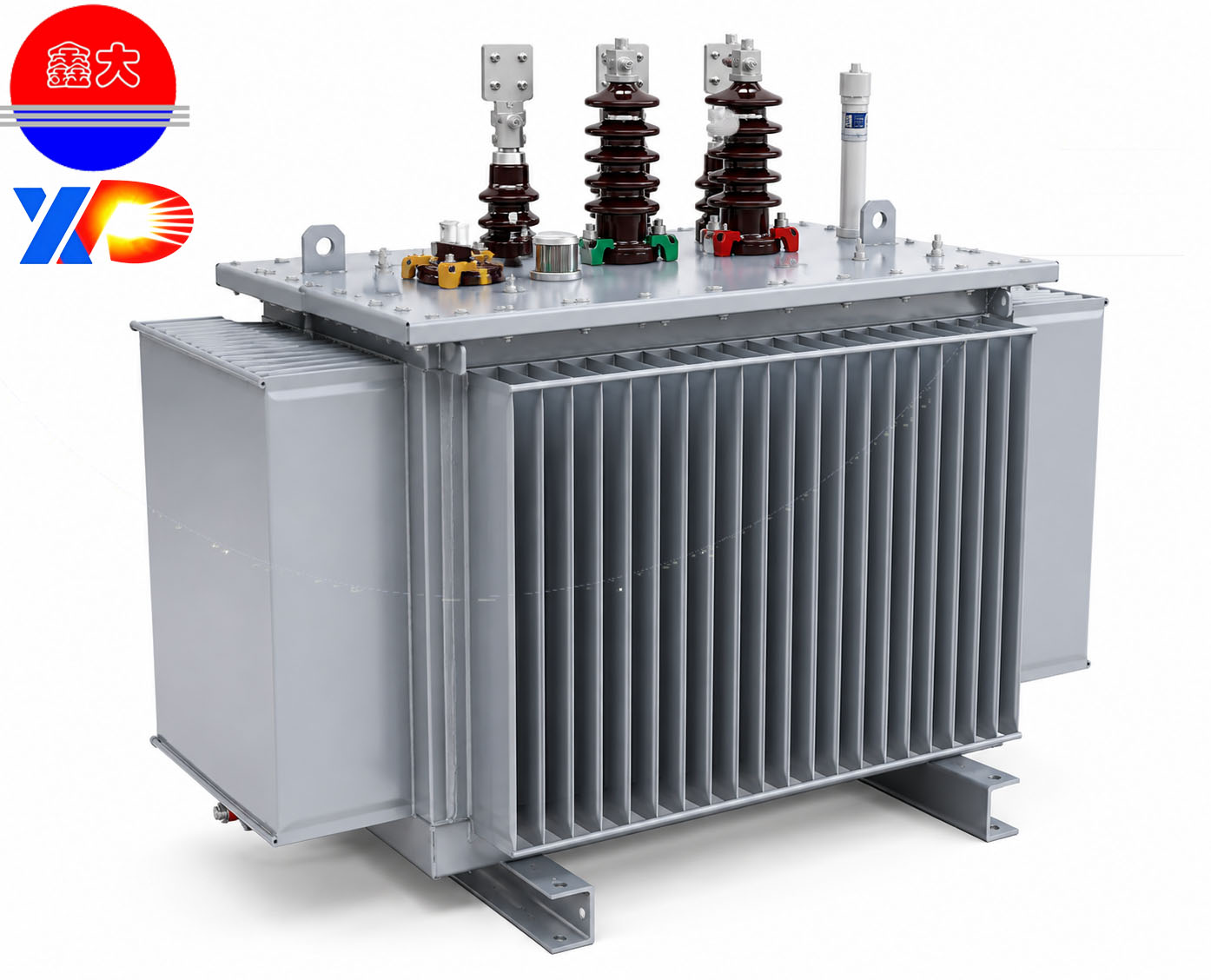

Трансформатор 10 кВ

I. Введение в продукт

Маслонаполненные трансформаторы — это широко используемые экономичные и энергосберегающие трансформаторы в распределительных сетях 10 кВ. Благодаря отработанным технологиям производства, они обладают такими ключевыми преимуществами, как высокая надежность, низкие эксплуатационные расходы, простота установки и адаптации. Они обеспечивают эффективное понижение напряжения и распределение электроэнергии, подходящие для различных сценариев распределения электроэнергии 10 кВ, включая городские и сельские электросети, промышленные и горнодобывающие предприятия, торговые комплексы и гражданские здания. Как стандартизированное оборудование для распределения электроэнергии, они обеспечивают идеальный баланс между стоимостью, производительностью и практической ценностью.

II. Технические параметры (настраиваемые)

Основные параметры

Номинальная мощность: 10 кВА-5000 кВА

• Группа подключений: Стандартная Dyn11 (адаптируется к большинству требований распределительных сетей и способна обеспечивать питание однофазных нагрузок)

Другие ключевые параметры

• Режим охлаждения: ONAN (естественное охлаждение с масляным охлаждением)

• Напряжение импеданса: 4% (стандартная конфигурация для стандартных мощностей, соответствующая требованиям подключения к сети)

• Уровень шума: 55–70 дБ (незначительно увеличивается с увеличением емкости, ниже, чем у традиционной серии S7).

• Рабочая температура: повышение температуры масла в верхней части ≤55 К, максимальная температура масла в верхней части ≤95℃

III. Основные характеристики

1. Энергосбережение и низкие эксплуатационные расходы.

Использование листов холоднокатаной кремниевой стали с высокой магнитной проницаемостью и ступенчатой структурой под углом 45° значительно снижает потери на гистерезис и вихревые токи. По сравнению с традиционными трансформаторами S7, потери холостого хода снижаются примерно на 10%, потери под нагрузкой — примерно на 24%, а ток холостого хода — примерно на 46%. Длительная эксплуатация значительно сокращает расходы на электроэнергию при коротком сроке окупаемости инвестиций, что идеально подходит для энергосберегающей модернизации электросетей.

2. Полностью герметичный и не требующий технического обслуживания, высоконадежный.

Оснащен полностью герметичным гофрированным масляным баком, что исключает необходимость в традиционном маслорасширителе, благодаря чему изоляционное масло полностью изолировано от воздуха, предотвращая окисление, поглощение влаги и утечки. Сердечник отверждается эпоксидной смолой; обмотка имеет спиральную структуру с вертикальными маслопроводами. Подъем сердечника и замена масла не требуются, что обеспечивает минимальное плановое техническое обслуживание, высокую эксплуатационную стабильность и длительное среднее время безотказной работы.

3. Превосходная устойчивость к короткому замыканию в сложных условиях.

В железном сердечнике используется многоступенчатая технология ламинирования с равномерным распределением магнитной цепи. Оптимизированная конструкция обмотки обеспечивает исключительную устойчивость к внезапным коротким замыканиям, адаптируясь к колебаниям напряжения и резким изменениям нагрузки. Это предотвращает повреждение оборудования и подходит для городских, сельских и промышленных/горнодобывающих районов с большими колебаниями нагрузки.

IV. Сценарии применения

1. Городские и сельские распределительные сети

В качестве основного распределительного оборудования 10 кВ оно применяется в городских жилых кварталах, при реконструкции старых районов, модернизации сельских электросетей и распределительных сетях поселков, обеспечивая стабильное электроснабжение жилых домов и небольших коммерческих объектов, гарантируя при этом надежность сети и энергоэффективность.

2. Промышленные и горнодобывающие предприятия

Подходит для заводов, шахт, предприятий по производству строительных материалов, химических заводов и других промышленных объектов, обеспечивая стабильное электропитание производственного оборудования, освещения и офисных помещений. Выдерживает значительные колебания нагрузки и длительную непрерывную работу, снижая затраты на электроэнергию и техническое обслуживание.

3. Коммерческие и общественные здания

Применяется в торговых центрах, супермаркетах, офисных зданиях, гостиницах, больницах, школах и других общественных учреждениях, удовлетворяя потребности в электроэнергии для коммерческой деятельности, медицинского обслуживания, обучения и офисной работы, отличается низким уровнем шума, энергосбережением и высокой надежностью.
