Подстанция
Комплексная интеграция: объединяет высоковольтный отсек, трансформаторный отсек и низковольтный отсек в единую интегрированную конструкцию, полностью собранную на заводе и готовую к немедленной установке и эксплуатации на объекте.
Экономия места и короткие сроки строительства: занимает всего 1/5–1/10 площади традиционных подстанций, может быть введена в эксплуатацию в течение 3 дней.
Безопасный и надежный: оснащен пятиуровневой блокировкой, огнестойким корпусом, обладает высокой устойчивостью к короткому замыканию и защитой от неправильной эксплуатации.
Энергосбережение и низкие потери: оснащен трансформаторами SCB13 / S13 с низкими потерями , обеспечивающими КПД 3-го уровня и выше.
Не требует технического обслуживания и прост в эксплуатации: высокая степень защиты от внешних воздействий (IP33+), влаго-, пыле- и коррозионная стойкость.
Гибкое применение: подходит для кольцевых сетей, терминальных систем и систем двойного электропитания; мобильное и расширяемое.
Дополнительные интеллектуальные функции: дистанционный мониторинг, оповещение о неисправностях и работа в автоматическом режиме.

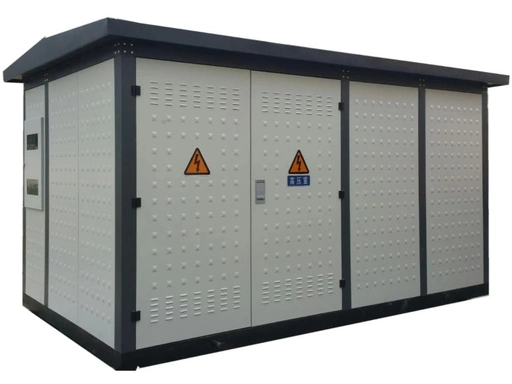

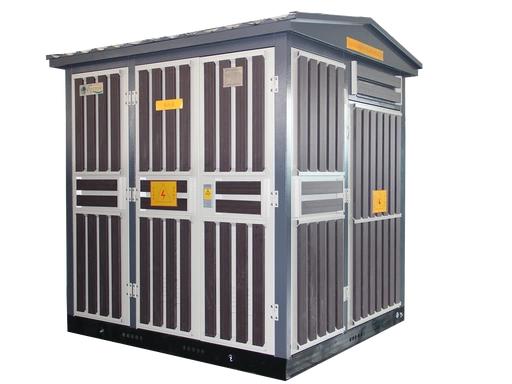

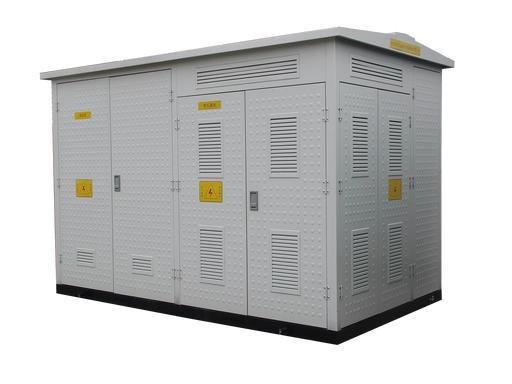

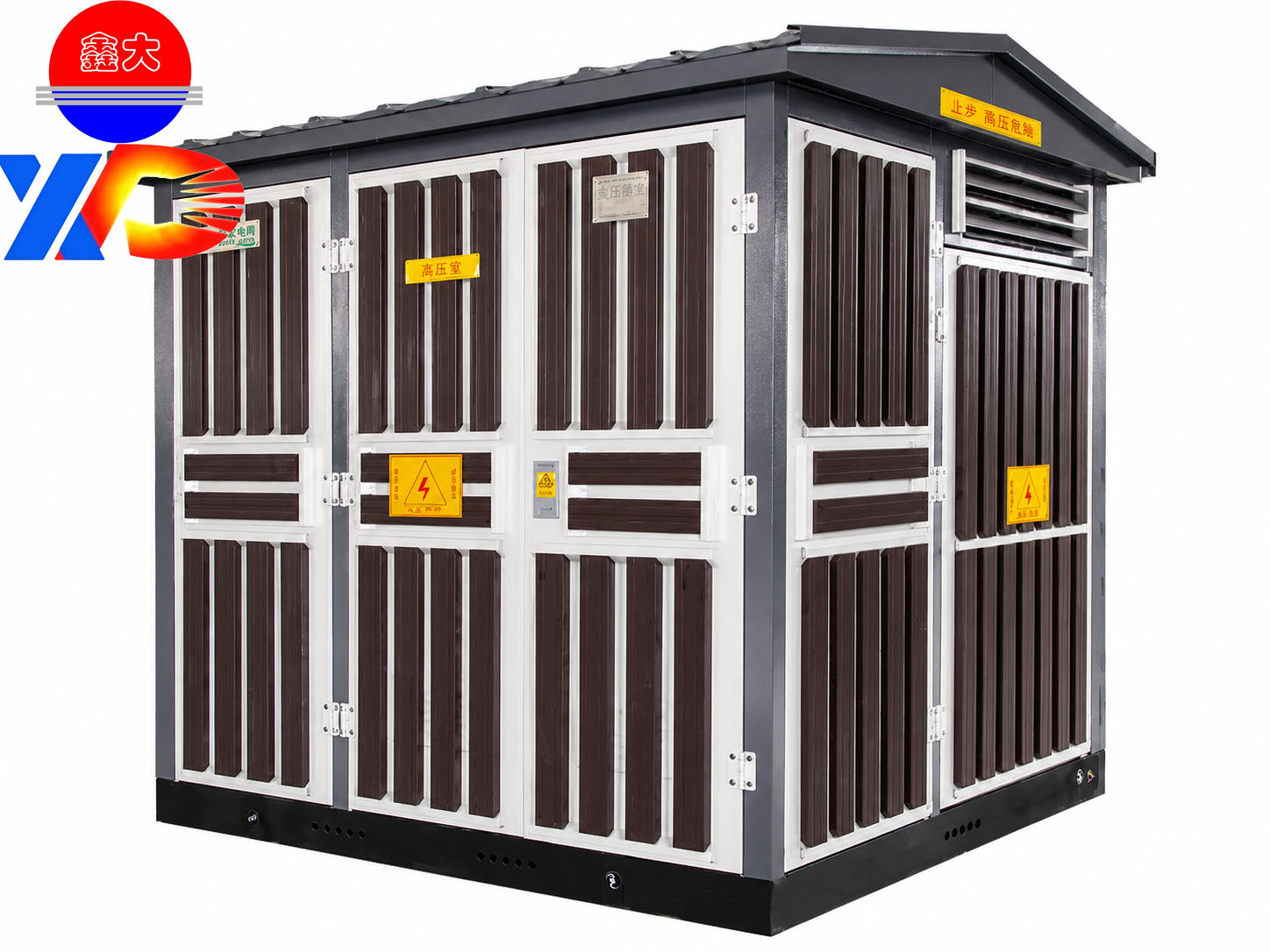

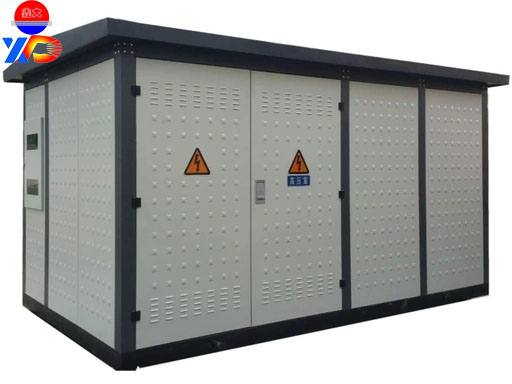

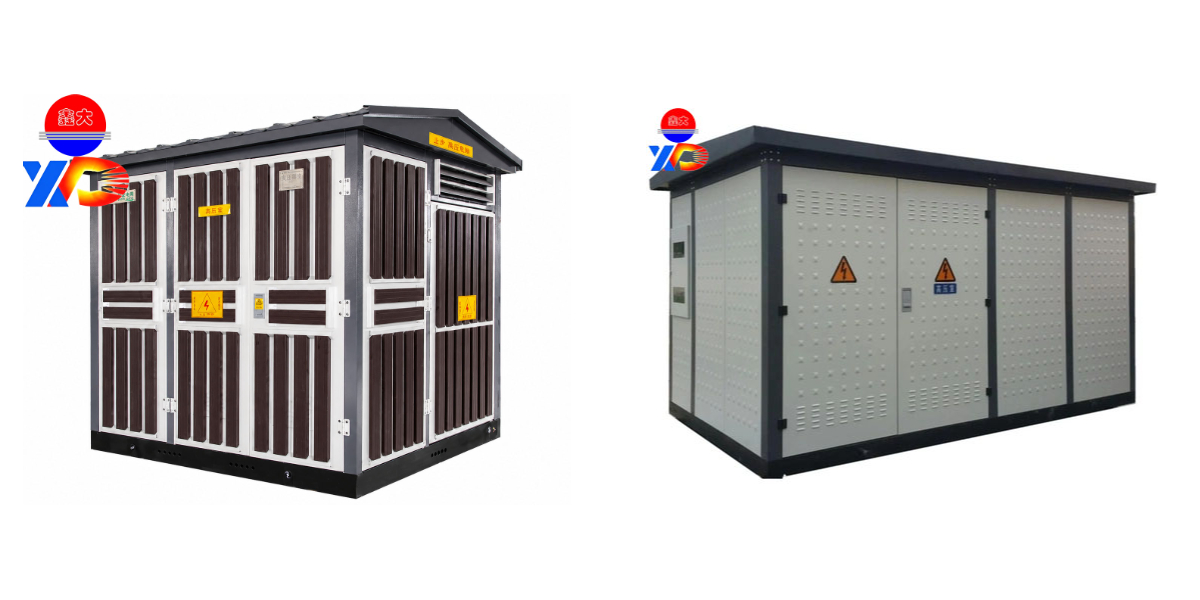

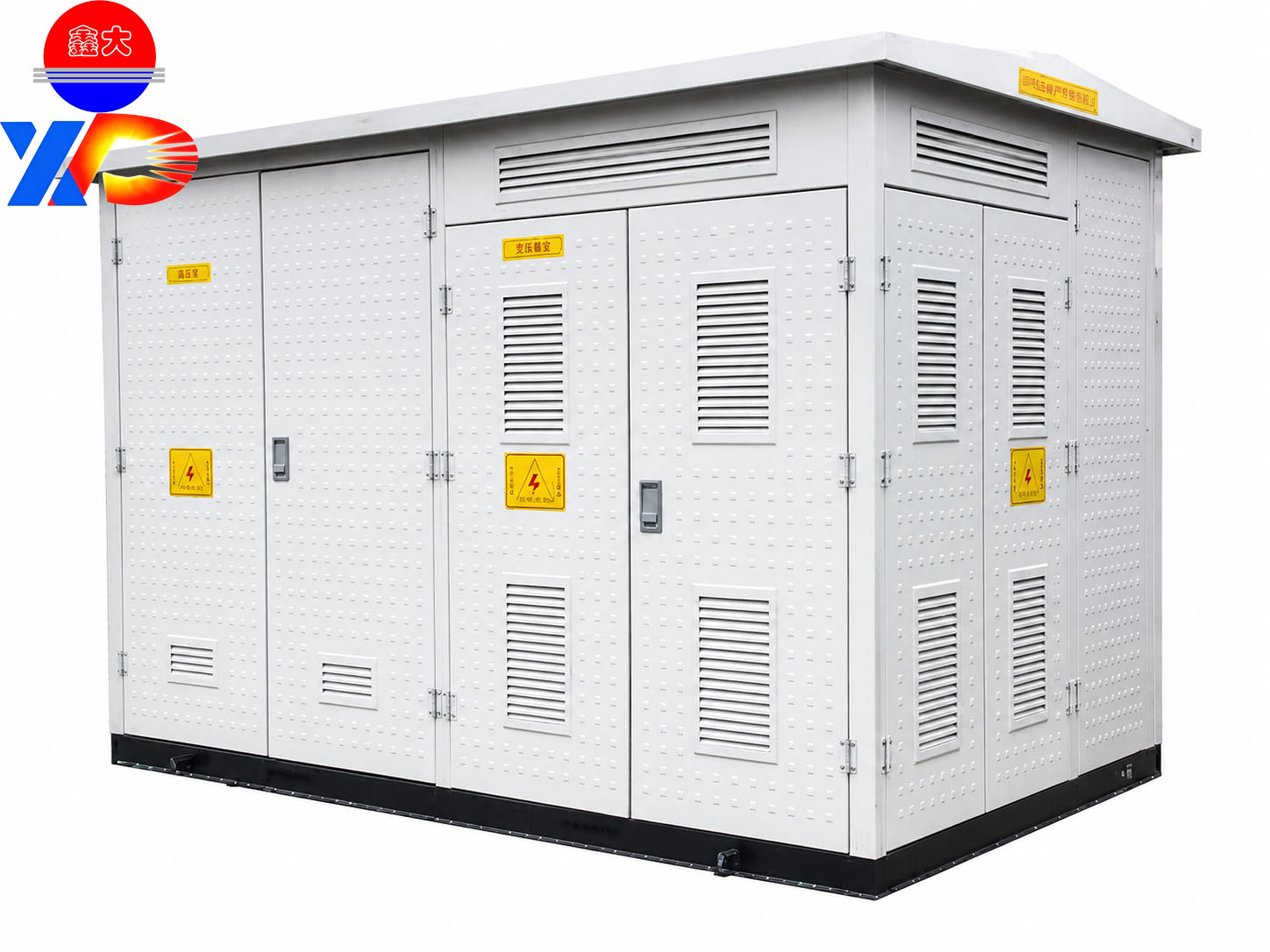

Сборная коробчатая подстанция серии YBM
1. Введение в продукт
Сборная коробчатая подстанция серии YBM (подстанция европейского типа) представляет собой заводское, комплексное решение для электроснабжения, объединяющее высоковольтные распределительные устройства , распределительные трансформаторы и низковольтные устройства распределения электроэнергии. Благодаря компактной конструкции она объединяет в себе широкий спектр функций, включая электроснабжение, преобразование, управление, защиту и учет.
Разработанная для непосредственной установки в пол, она служит идеальной заменой традиционным подстанциям в гражданском строительстве. Благодаря быстрой установке, надежной работе и высокой адаптивности к условиям окружающей среды, она является оптимальным решением для электроснабжения при модернизации городских и сельских электросетей, в промышленных парках, коммерческих зданиях и инфраструктурных проектах.
2. Основные технические параметры (настраиваемые)
Номинальное напряжение: ВН 6 кВ/10 кВ/35 кВ, НН 0,4 кВ
Номинальная мощность: 50 кВА-63000 кВА
Степень защиты: IP33 ~ IP54
Материал корпуса: алюминиевый сплав / нержавеющая сталь / композитная панель
Метод изоляции: Воздушная изоляция / Изоляция с использованием элегаза (SF6)
Режим подключения: питание терминала, питание кольцевой сети, импульсное двухканальное питание.
Режим охлаждения: Самоохлаждение (AN)
Температура окружающей среды: от -40℃ до +40℃
Способ установки: Напольная установка для наружного применения
3. Основные характеристики
1. Высокая степень интеграции и компактная конструкция.
Интегрированная система высоковольтного, низковольтного электроснабжения и трансформаторов занимает небольшую площадь и имеет рациональную планировку, что исключает необходимость в крупномасштабном распределительном помещении.
2. Готовность к использованию и короткий срок строительства.
Подстанция полностью собрана, смонтирована и отлажена на заводе, поэтому на месте требуется лишь базовая фиксация и подключение кабелей, что значительно сокращает сроки реализации проекта.
3. Безопасный и надежный, с надежной защитой.
Оснащен комплексной системой блокировок с пятью уровнями защиты, включая защиту от перегрузки, короткого замыкания, утечки тока и молнии. Корпус устойчив к коррозии, дождю, пыли и старению.
4. Энергосбережение и стабильная работа
Возможна конфигурация с использованием сухих трансформаторов SCB13 с низкими потерями или масляных трансформаторов S13, что обеспечивает высокую энергоэффективность, низкие потери и низкий уровень шума.
5. Не требует технического обслуживания и прост в эксплуатации.
Благодаря понятной компоновке и удобству в эксплуатации, устройство поддерживает работу в автоматическом режиме и снижает долгосрочные затраты на техническое обслуживание.
4. Сценарии применения
Городские жилые кварталы, торговые комплексы, офисные здания, школы, больницы
Промышленные парки, заводские цеха, шахты, временное электроснабжение строительных площадок.
Муниципальные дороги, автостоянки, метро, аэропорты, порты и другая инфраструктура
Реконструкция городских и сельских электросетей, наружные трансформаторные подстанции, живописные места, проекты распределения электроэнергии в зонах застройки.
Все виды проектов электроснабжения с высокими требованиями к срокам строительства, использованию земельных участков и безопасности.
