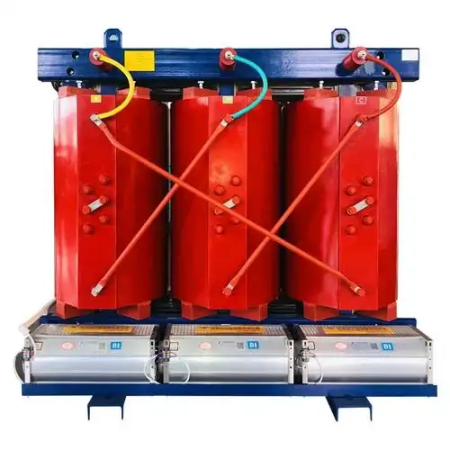

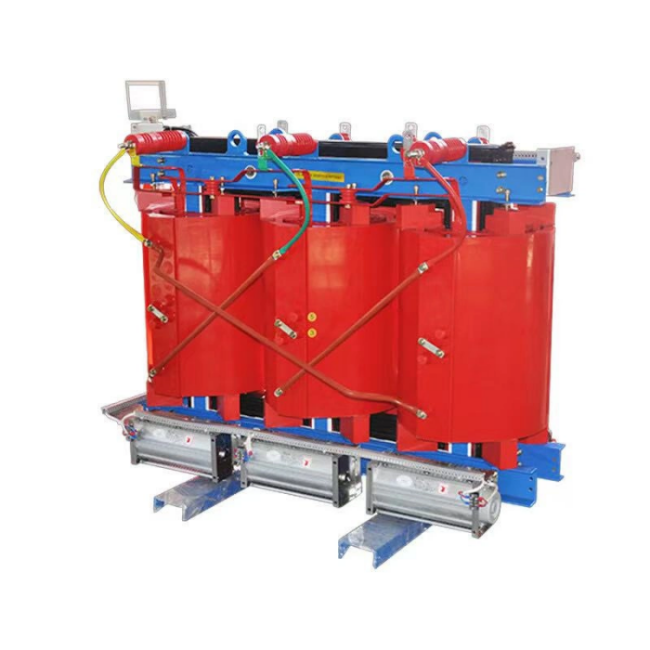

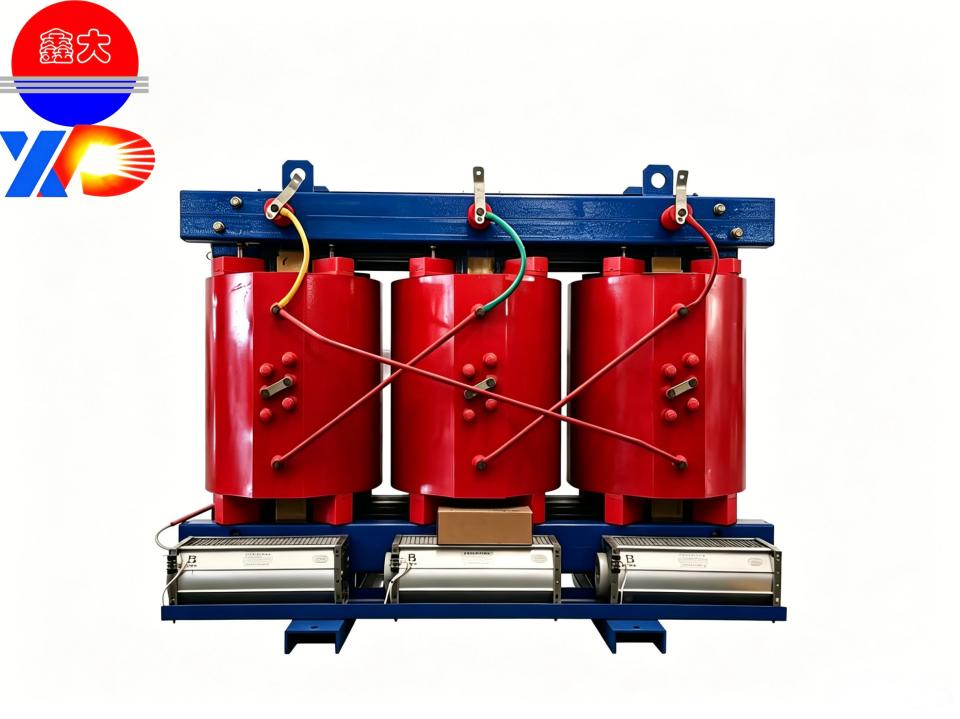

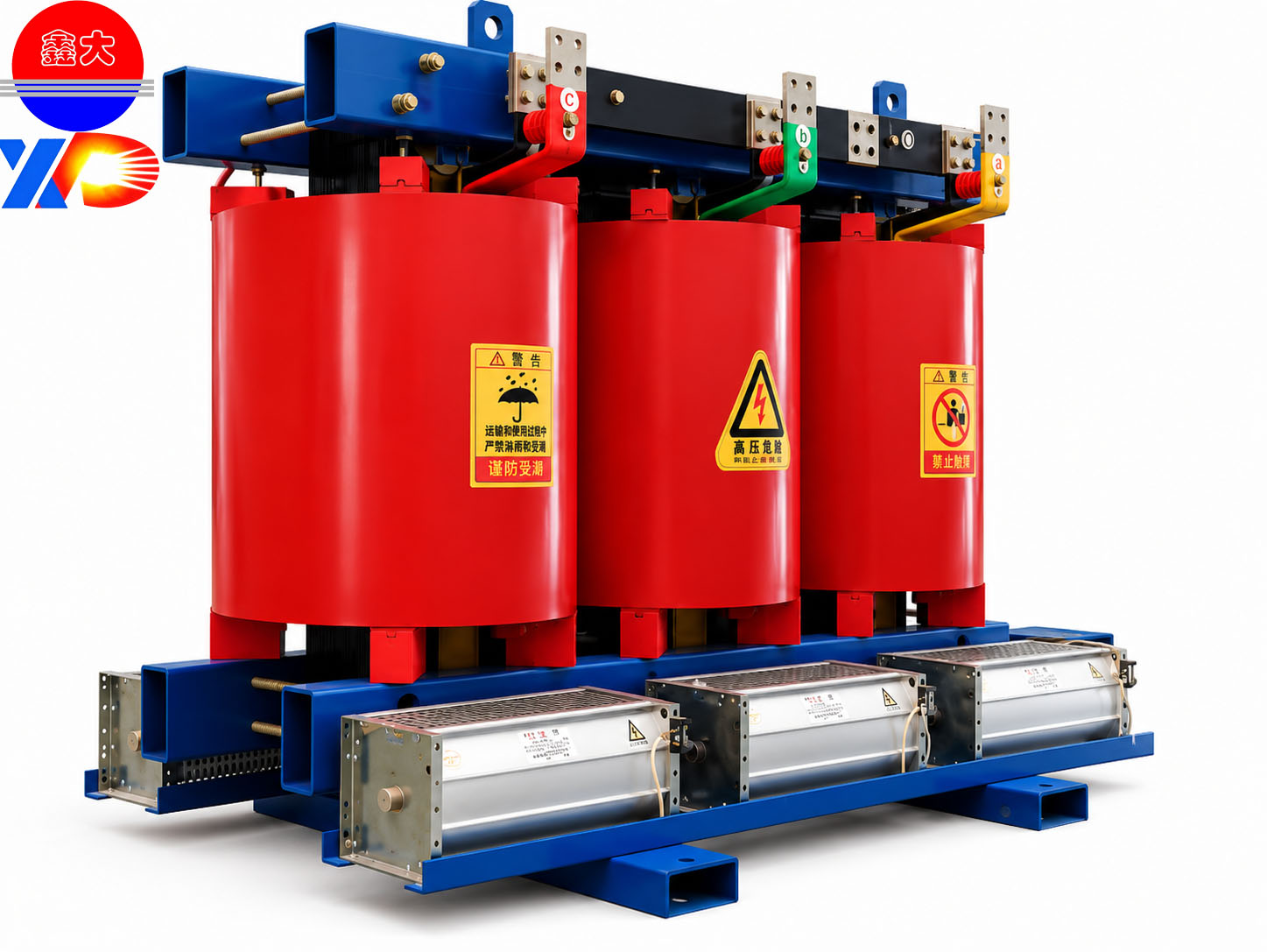

Сухой распределительный трансформатор

I. Введение продукта

Сухоелинейный трансформатор класса 35 кВ из смолы — это оборудование для передачи и распределения энергии сердечника, предназначенное для уровней напряжения 35 кВ. Используя передовую технологию вакуумного литья из эпоксидной смолы, она интегрирует высоковольтные обмотки, железные сердечники и низковольтные обмотки в один блок, обеспечивая ключевые преимущества, такие как безмасляная работа, безопасность, энергоэффективность и бестехническое обслуживание.

2. Основные технические параметры (подлежат настройке)

Номинальное напряжение: Высокое напряжение – 35 кВ (с регулировкой ±3×2,5%); Низкое напряжение – стандартное для номинальной мощности 10 кВ/0,4 кВ

Номинальная мощность: 50 кВА–8000 кВА

Частота: 50 Гц

Группа соединения обмоток: Dyn11 / Yyn0

Класс изоляции: F (испытания проводятся по нормативам повышения температуры класса B)

Допустимое повышение температуры обмоток: не более 80 К (класс B)

Напряжение короткого замыкания: 4–6% (корректируется в зависимости от мощности)

Уровень частичных разрядов: ≤10 пКл

Уровень шума: ≤55 дБ (на расстоянии 1 метра от установки)

Степень защиты: IP20–IP54 (выбирается для внутренней или уличной установки)

Условия эксплуатации: Температура воздуха от -25 °С до +55 °С; относительная влажность ≤95% (без конденсата)

3. Ключевые преимущества

1. Пожаробезопасная конструкция с нулевым риском возгорания

   Полностью сухой безмасляный трансформатор на основе высокогорючей эпоксидной смолы, не поддерживающий горение, не взрывоопасный и не выделяющий токсичных паров. Отпадает необходимость в дорогостоящих противопожарных масляных резервуарах, что делает его оптимальным для людных объектов – торговых центров, больниц, метрополитена.

2. Высочайшая энергоэффективность класса I

   Использование качественных текстурных кремниевых листов для сердечника и высокопроводящих медных фольговых обмоток позволяет добиться потерь холостого хода и нагрузки значительно ниже государственных норм, соответствуя классу I энергоэффективности. При длительной эксплуатации обеспечивается существенная экономия электроэнергии, а совокупные эксплуатационные и обслуживающие затраты являются минимальными.

3. Повышенная устойчивость к коротким замыканиям

   Фольговая конструкция обмоток в сочетании с интегральным вакуумным литьем обеспечивает высокую механическую прочность. Трансформатор устойчиво выдерживает резкие перегрузки при коротких замыканиях, предотвращая деформацию и прогорание обмоток. Срок службы оборудования превышает 30 лет.

4. Низкий шум и экологичность

   За счет оптимизации трехмерного соединения магнитопровода и применения современных виброгасящих технологий рабочий уровень шума составляет менее 55 дБ, что значительно ниже показателей традиционных масляных трансформаторов. Подходит для городских и внутренних объектов с строгими требованиями к акустике.

5. Влагостойкость, пылезащита и полное отсутствие обслуживания

   Цельная герметичная конструкция обеспечивает высокую устойчивость к влаге, коррозии и пыли, позволяя стабильно работать в сложных условиях – высокой влажности, запыленности, прибрежных зонах. Не требуется доливка, фильтрация или замена масла, обеспечивая полную безобслуживаемость в течение всего срока службы.

6. Низкий уровень частичных разрядов и высокая надежность

   Технология вакуумного литья исключает внутренние пустоты и воздушные включения в обмотках, поэтому уровень частичных разрядов не превышает 10 пКл – значительно ниже отраслевых стандартов. Обеспечивается стабильная изоляция и надежная работа, превосходящая показатели масляных трансформаторов.

4. Сценарии применения

1. Городская основная инфраструктура • Сценарии: станции метро, высокоскоростные железнодорожные станции, аэропорты, тоннели и крупномасштабные подземные комплексы.

• Требования: низкий уровень шума, безопасность, огнестойкость и взрывоустойчивость для обеспечения стабильного электроснабжения основных транспортных узлов.

2. Элитные коммерческие и гражданские здания • Применение: сверхвысокие офисные здания, пятизвёздочные отели, крупные торговые центры и элитные жилые комплексы.

• Требования: высокая эффективность и энергосбережение. Компактное пространство и бесшумная работа, соответствующая стандартам экологичного строительства.

3. Крупные промышленные комплексы • Применения: нефтехимические заводы, металлургические предприятия, электронные заводы, дата-центры и мастерские точной обработки.

• Требования: Высокая устойчивость к короткому замыканию, устойчивость к влаге и загрязнению, высокая надёжность для обеспечения непрерывного производства без отключений электроэнергии.

4. Специальные среды и новая энергия • Применения: прибрежные районы с высоким содержанием солёного тумана, холодные районы и внутреннее распределение электроэнергии в подстанциях с повышением фотоэлектрической/ветровой энергии.

• Требования: устойчивость к коррозии, холодостойкость, высокая теплоизоляция и адаптация к различным сложным климатам и энергетическим топологиям.
