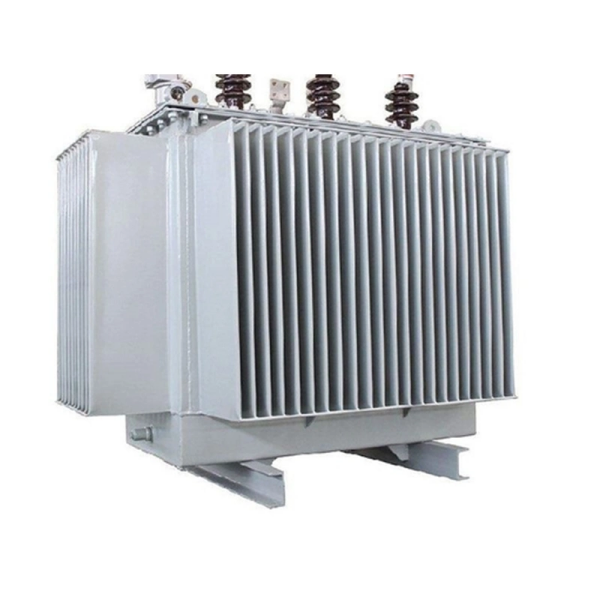

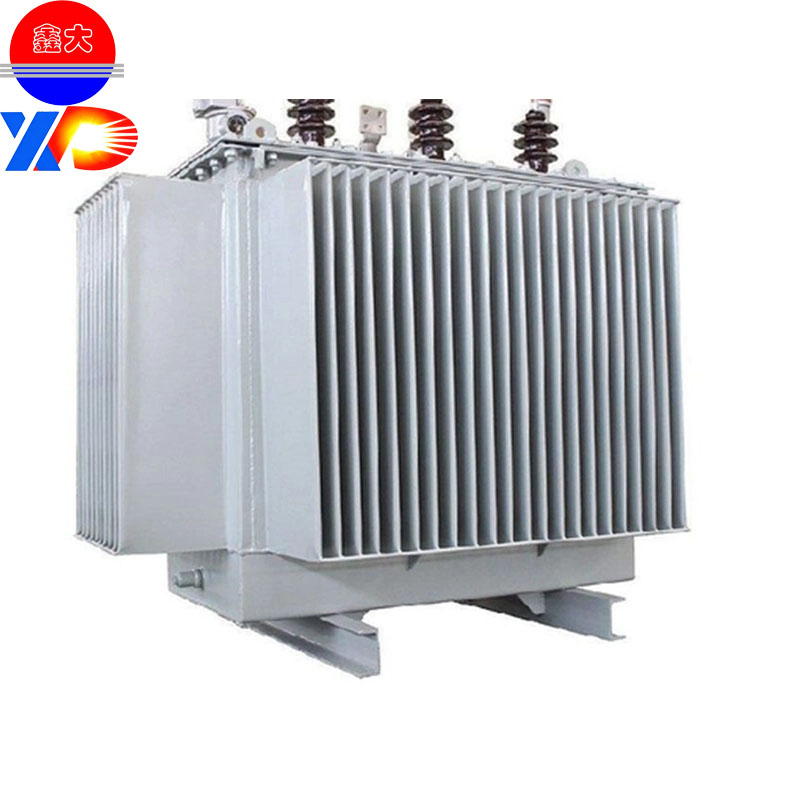

Маслонаполненные распределительные трансформаторы
1. Низкие потери и высокая эффективность с выдающейся энергосберегающей эффективностью.
2. Стабильная работа и сильное сопротивление короткому замыканию.
3. Безопасный, надёжный и экологически чистый без протечек.
4. Компактная конструкция и простота установки.
5. Простое обслуживание и длительный срок службы.
Обзор продукта
Серия распределительных трансформаторов с масляным погружением 10 кВ является основным оборудованием в системе передачи и распределения электроэнергии. Используя герметичный гофрированный бак и технологию самоохлаждения с масляным погружением, продукт отличается высокой надёжностью, низкими потерями и высокой адаптивностью к окружающей среде, а также широко применяется в наружных и внутренних условиях распределения электроэнергии, таких как городские и сельские электросети, промышленные и горнодобывающие предприятия, а также новые энергетические проекты.
Основные технические параметры (настраиваемые)
Категория параметров | Основные характеристики |
Номинальное напряжение | 10±2×2,5%/0,4 кВ |
Номинальная вместимость | 10KVA-5000KVA |
Группа Connection | Dyn11 (мейнстрим), Yyn0 |
Тип переменчика крана | Вне-контурный переключатель (опционально при нагрузке) |
Режим охлаждения | ONAN (Oil Natural Air Natural), опционально ONAF |
Класс изоляции | Класс A (максимальная температура масла ≤105°C) |
Класс энергоэффективности | Сверхэффективное энергосохранение |
Конструктивные особенности
1. Сердечник: Изготовлен из холодокатанных кремниевых листов с высокой проницаемостью 0,23–0,30 мм, с полностью скочными швами или конструкцией намотанного сердечника под углом 45°, без перфоровального обшивки, что значительно снижает потери без нагрузки и рабочий шум.
2. Обмотки: Высоковольтная сторона имеет многослойную цилиндрическую структуру, низковольтная — безкислородную медную фольгу и плоскую проволоку. С усиленными опорами он обладает отличной устойчивостью к механическим нагрузкам от коротких замыканий.
3. Бак: полностью герметичный гофрированный бак с вакуумной масляной заправкой. Гофрированные ребра автоматически компенсируют замену объёма масла, без необходимости консерватора, обеспечивая безопасную и непротечную работу.
4. Система изоляции: высококачественное минеральное тепло в сочетании с бумажной изоляцией Nomex, частичный разряд ≤5 пС, стабильная изоляция и долгий срок службы.
Сценарии применения
Модернизация городских и сельских электросетей, сельская распределение электроэнергии, промышленные и горнодобывающие мастерские, компактные подстанции с новой энергией для фотоэлектрической и ветровой энергии, компактные подстанции коммерческих парков, распределение электроэнергии на открытых столбах, подземные подстанции.
