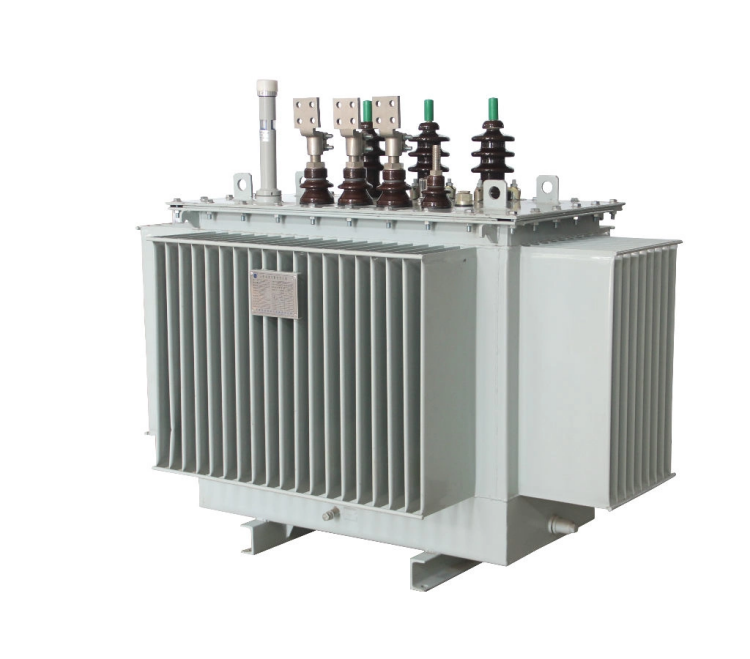

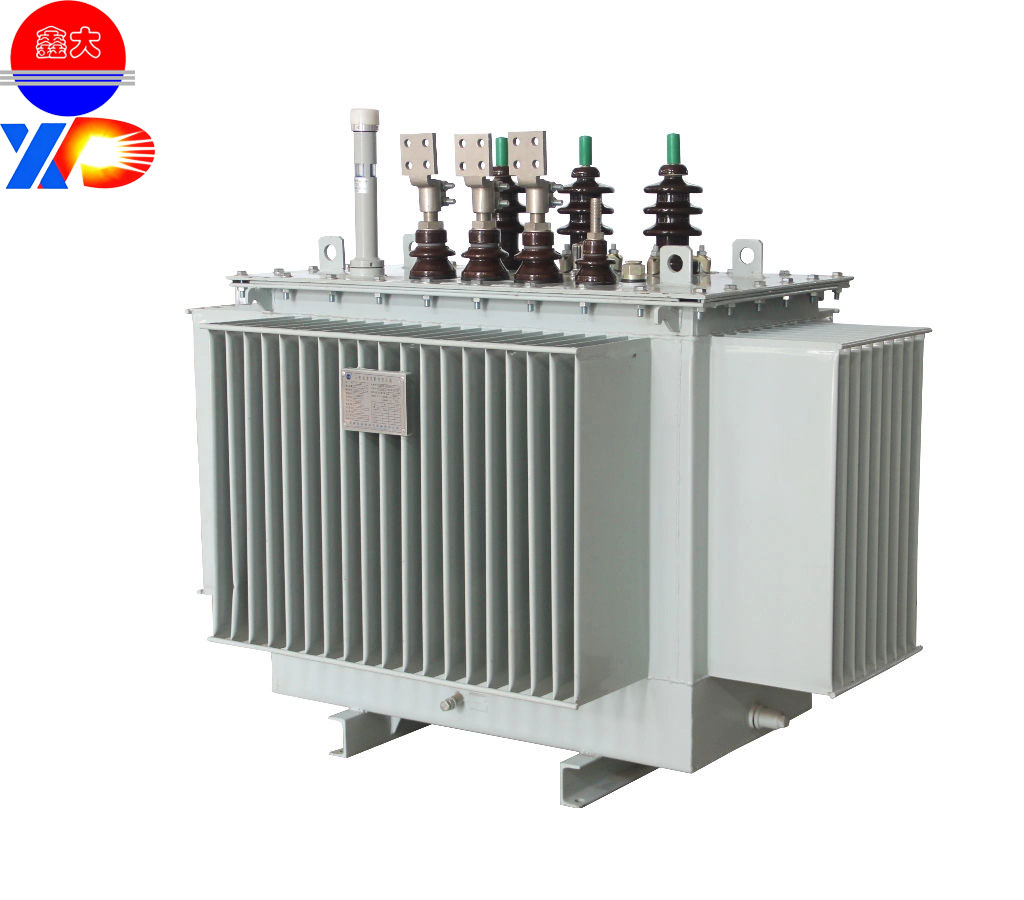

Эффективный трехфазный масляный трансформатор

I. Введение продукта

Трансформаторы — это классические высокоэффективные распределительные трансформаторы с энергосбережением, в основном покрывающие масляные типы и его соответствующую сухую производную типа, широко применяемую в системах распределения электроэнергии на 10 кВ и 35 кВ. В качестве основного оборудования для передачи и преобразования электроэнергии, соединяющего высоковольтные электросети и энергопотребление терминалов.

II. Спецификации и параметры (настраиваемые)

(i) Общие базовые параметры

· Уровень напряжения: 10 кВ/0,4 кВ (обычный поток), 35 кВ/10,5 кВ (опционально для масляного погружения), полностью совместим с национальными стандартами распределения электросети, обеспечивая плавное подключение к электросети;

· Маркировка группы подключения: Dyn11, YD11 (обычная), которую можно настраивать в соответствии с реальными потребностями электросети для обеспечения стабильности и стабильности передачи электроэнергии;

· Импеданс короткого замыкания: 6%, 7% (обычный), конструкция обмотки оптимизирована для усиления сопротивления короткому замыканию, эффективно противостоя внезапному короткому замыканию и снижая вероятность отказов оборудования;

· Уровень изоляции: В масляном погружении используется теплотепло Grade A, сухой — эпоксидная смола Grade F, обладающая отличной эффективностью, что обеспечивает долгосрочную стабильную работу при рассчитанных условиях;

(II) Специфические параметры

· Номинальная мощность: 100kVA-20000kVA, охватывающая малые, средние и большие диапазоны мощности, 100kVA-500kVA для жилых и малых коммерческих проектов, 630kVA-20000kVA для промышленных и энергетических сценариев;

· Метод охлаждения: AN (самоохлаждение с масляным погружением в масло), ON (принудительное охлаждение с циркуляцией масла) (опционально для больших ёмких вариантов), конструкция с теплоотводом из гофрированного масляного бака или плоского бака, хороший эффект рассеивания тепла, низкое повышение температуры, подходит для длительной работы на открытом воздухе;

· Метод регулирования напряжения: регулирование напряжения без нагрузки (обычное), регулирование напряжения при нагрузке (опционально), диапазон регулирования напряжения ±2×2,5%, что может регулировать выходное напряжение в зависимости от колебаний напряжения в сетке для обеспечения стабильного качества питания;

· Параметры потерь: потери без нагрузки на 20%-30% ниже, чем у серии S11, потеря нагрузки на 15%-25%, долгосрочная эксплуатация позволяет значительно сэкономить затраты на электроэнергию, а период окупаемости инвестиций составляет около 3-5 лет;

· Уровень защиты: IP54 (наружная обычная версия), поверхность масляного бака обработана фосфатным и антикоррозионным покрытием, которое обладает хорошей влагостойкостью, антикоррозиной и соляной водостойкостью, адаптирующимся к суровым наружным условиям;

· Материалы сердечника: высококачественный холоднокатанный лист кремниевой стали (толщина 0,30–0,35 мм), безкислородная медная обмотка, которая улучшает магнитную и электрическую проводимость, снижает потери железа и меди, а также повышает эффективность оборудования.

(III) Специфические параметры

· Номинальная мощность: 10KVA-5000KVA, в основном используется для внутреннего распределения электроэнергии в помещениях, таких как жилые районы, офисные здания и небольшие промышленные мастерские;

· Метод охлаждения: AN (самоохлаждение), AF (принудительное воздушное охлаждение) (опционально), обмотка спроектирована с использованием каналов отвода тепла, что повышает эффективность рассеивания тепла и может адаптироваться к краткосрочной перегрузке;

· Метод регулирования напряжения: регулирование напряжения без нагрузки, диапазон регулирования напряжения ±2×2,5%, простое управление, стабильное регулирование напряжения, обеспечение стабильности клемного питания;

· Параметры потерь: Потеря без нагрузки на 15%-20% ниже, чем у серии SCB11, что соответствует стандарту энергоэффективности 2-го класса, и некоторые высококлассные модели могут достигать энергоэффективности первого класса с существенным энергосбережением;

· Уровень шума: ≤58 дБ, работа без масла, без механических вибраций, подходит для чувствительных ситуаций, таких как больницы, школы и офисные здания;

· Уровень защиты: IP20-IP54 (настраиваемый), вакуумная обмотка эпоксидной смолы, влагостойкая, пылестойкая, антикоррозия, небольшой частичный разряд и безопасная и надёжная эксплуатация;

· Материалы сердечника: холоднокатанный кремниевой листовой сердечник с высокой проницаемостью, полноценная медная или медная обмотка из медной фольги, хорошая термическая устойчивость, высокая способность к перегрузке и нелегкая старость.

III. Основные особенности

Конкретные особенности следующие:

(I) Общие основные характеристики

1. Высокая энергоэффективность и энергосбережение: вся серия использует высококачественный холоднокатный кремниевой сталь и полную медную обмотку, оптимизированную конструкцию магнитных схем, что значительно снижает потери железа и меди. По сравнению с серией S11, потери без нагрузки уменьшены на 20%-30%, а потери нагрузки — на 15%-25%.

2. Стабильная и надёжная работа: обмотка имеет разумную конструкцию с высокой механической прочностью, а зажим сердечника — жёстким, что эффективно выдерживает внезапное короткое замыкание и предотвращает повреждения оборудования; Изоляционный материал отличается высоким качеством, с хорошей изоляцией, небольшим частичным разрядом, отсутствием магнитных утечек и перегрева, что обеспечивает долгосрочную стабильную работу, а уровень отказов ниже, чем у традиционного трансформатора.

3. Защита от низкого уровня шума и окружающей среды: Благодаря оптимизации проектирования магнитных цепей, обработке амортизацией и выбору высококачественных материалов уровень шума оборудования эффективно снижается: масляный тип составляет ≤65 дБ, а сухой — ≤58 дБ, что соответствует требованиям по охране окружающей среды жилых районов, коммерческих зон и других сценариев.

4. Простое обслуживание и долговечность: вся серия использует дизайн без обслуживания или с минимальным обслуживанием. Погружённый в масло трансформатор S13 имеет полностью герметичную конструкцию, отменяет масляный консерватор, предотвращает утечку масла, снижает частоту проверки и замены масла, а также снижает эксплуатационные и технические затраты.

5. Хорошая совместимость и гибкая установка: Маркировка уровня напряжения, ёмкости и группы подключения серии S13 может быть настраивана в соответствии с реальными потребностями электросети и пользователей, что хорошо соответствует существующей системе распределения электроэнергии; масляный тип компактен по конструкции, лёгкий по весу, прост в транспортировке и установке, подходит для уличного монтажа.

IV. Сценарии применения

1. Жилые районы: коммерческие жилые районы, виллы и т.д., установленные в помещениях для распределения электроэнергии, без масла, без риска взрывов, низкий уровень шума, без влияния на жизнь жителей, обеспечивающие стабильное электроснабжение бытовой техники, лифтов, освещения и другого оборудования.

2. Городские здания: высотные здания, офисные здания, отели, торговые центры и другие внутренние помещения, с компактной конструкцией, экономией пространства, отсутствием специальной нефтяной шахты, адаптацией к внутренней схеме распределения электроэнергии, обеспечением стабильной работы офисного оборудования, кондиционеров, освещения и других систем.

3. Чувствительные места: больницы, школы, библиотеки, театры и другие густонаселённые места с высокими требованиями к безопасности и охране окружающей среды, без загрязнения нефтью, без шумовых помех, безопасной и надёжной эксплуатации, обеспечивая нормальную работу медицинского оборудования, учебного оборудования и другого чувствительного оборудования.

4. Малые и средние промышленные мастерские: малые и средние фабрики, мастерские и т.д. с малым спросом на мощность, внутренние установки, влагостойкие и пылестойкие, адаптирующиеся к внутренней производственной среде, обеспечивающие стабильное электроснабжение производственного оборудования.

5. Реставрация старых городских территорий: старые городские районы, городские центры и другие зоны с ограниченным пространством, замена традиционных трансформаторов с масляным покрытием, компактная конструкция, простая установка, реализация близлежащего распределения электроэнергии, сокращение радиуса электроснабжения и улучшение качества электроснабжения.
