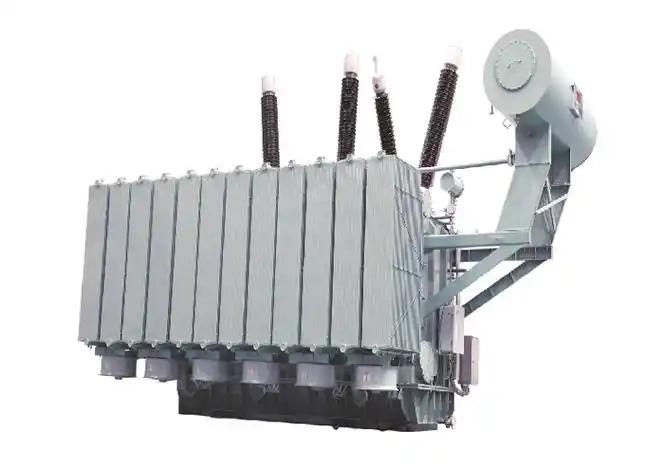

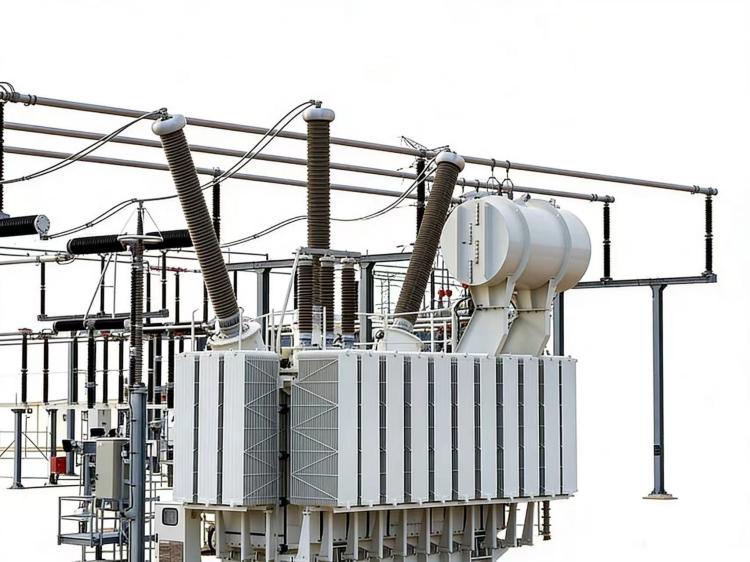

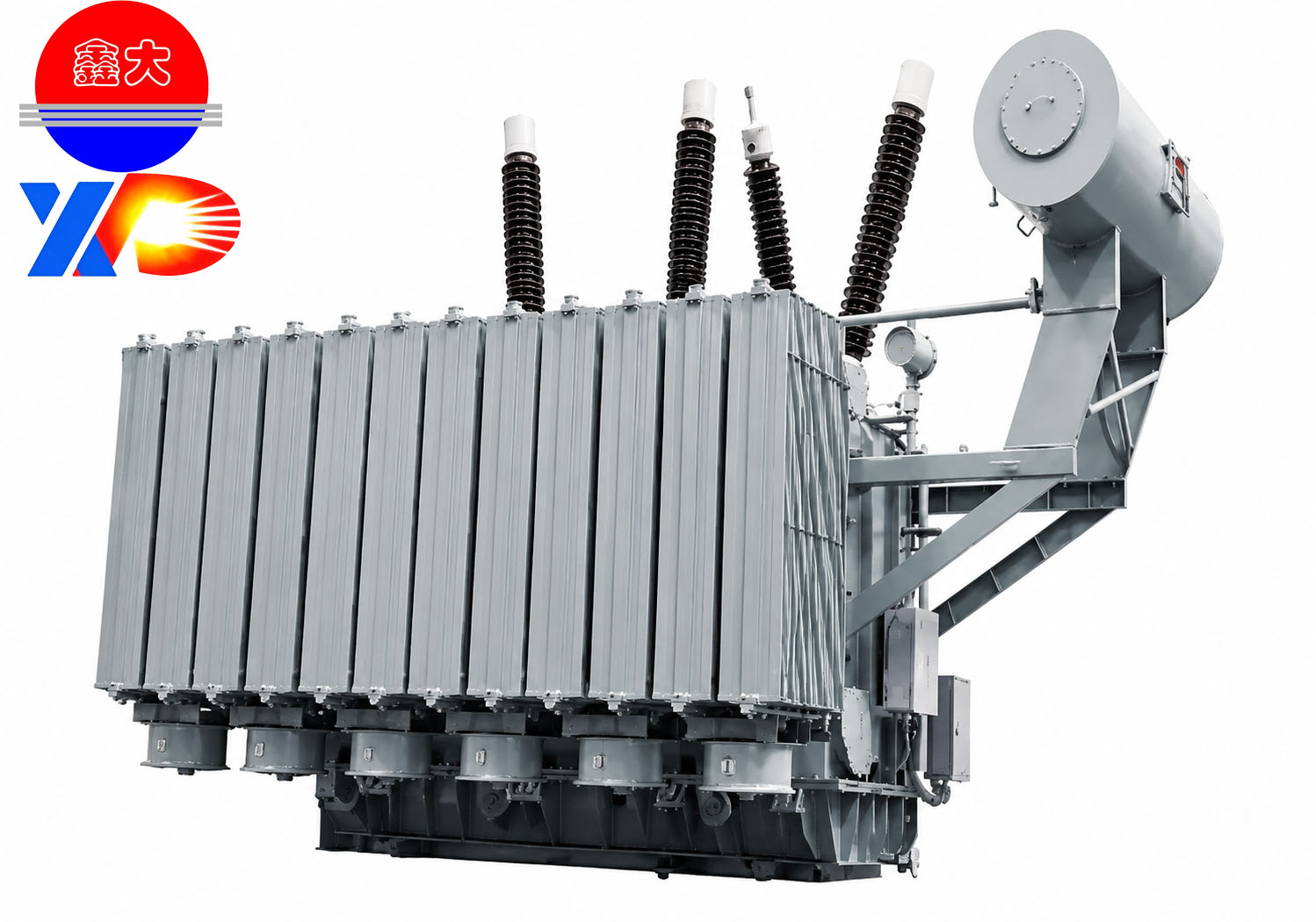

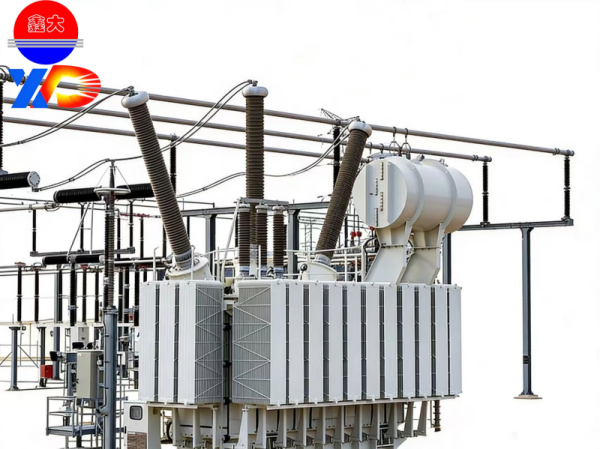

220 кВ маслонаполненный трансформатор
1. Высокий уровень напряжения, большая пропускная способность передачи, большое расстояние, подходит для подстанций с узлом главной сети 220 кВ.
2. Масляная изоляция является зрелой и надёжной, с хорошей теплоотдачей, длительным сроком службы и стабильной работой.
3. Низкие потери, высокая энергоэффективность и долгосрочное энергосбережение и снижение потребления.
4. Сильное сопротивление короткому замыканию, высокий запас безопасности и хорошая адаптация к сетке.
I..Детали продукта
Масляные трансформаторы мощности 220 кВ являются основным оборудованием в системах передачи и распределения сверхвысоковольтных электростанций. Они в основном применяются в ключевых сценариях, таких как усиление электростанций, региональные подстанции, крупные промышленные парки, узлы городских электросетей и основные источники питания для железнодорожного транспорта, выполняя основные функции, такие как преобразование напряжения, передача электроэнергии, подключение сети и распределение электроэнергии.
Этот продукт разработан, изготовлен и протестирован в строгом соответствии с GB 1094 Power Transformers, GB/T 6451, IEC 60076, а также техническими стандартами State Grid и China Southern Power Grid. Он отличается низкими потерями, низким шумом, устойчивостью к короткому замыканию, длительным сроком службы и высокой надежностью, а также может работать непрерывно в сложных условиях, таких как на открытом воздухе, в помещении, на больших высотах, при сильном загрязнении, экстремальных холодах и при высоких температурах.
Продукт выполнен на герметичной масляной конструкции с высокоинтегрированным железным сердечником, обмотками, устройством регулирования напряжения, системой охлаждения и системой защиты. Общая конструкция компактна, с надежной изоляцией, высокой перегрузочной способностью и минимальным обслуживанием. Это эталон основного оборудования по безопасности, устойчивости и экономии в электросетях с напряжением 220 кВ
II. Условия эксплуатации (настраиваемые)
Высота: ≤1000 м (настраиваемый ≤высотный тип 3000 м)
Температура окружающей среды: -40°C ~ +45°C
Максимальная среднесутковая температура: +30°C
Максимальная среднегодовая температура: +20°C
Уровень загрязнения на открытом воздухе: класс III, класс IV (настраиваемый тип антизагрязнения, тип сильного загрязнения)
Применимые места: открытые и внутренние, подстанции, электростанции, узлые станции, крупные промышленные и горнодобывающие зоны
III.. Структурный состав и основные компоненты (чрезвычайно детально)
(1) Железный сердечник: сердечник с низкими потерями и низкошумными материалами
Используются высококачественные холоднокатные кремниевые стальные листы с высокой магнитной проницаемостью, с низкими потерями 30Q120 / 27ZH100.
Поверхностное теплоизоляционное покрытие железных сердечников однородное, с стабильной утеплительностью, отсутствием заусенцев и ржавчины.
Структурные технологии
Полная торцовая шва и ступенчатая ламинированная конструкция снижают потери без нагрузки и шум.
Высокопрочная эпоксидная лента для общего крепления с высокой жёсткостью, устойчивостью к вибрациям и низким уровнем рабочего шума.
Заземление железного сердечника: надёжное одноточечное заземление для предотвращения нагрева из-за многоточечного заземления.
Характеристики характеристик
(2) Обмотки: высокое сопротивление короткому замыканию и высокая надёжность
Материалы проводников
Высокое напряжение: плоская медная провод с бумажной изоляцией / электромагнитный провод
Низкое напряжение: медная фольга или композитный электромагнитный провод с равномерной плотностью тока
Конструкция изоляции
Масляная зазорная изоляция, состоящая из высокоплотного изоляционного картона, алмазной клеевой бумаги, прокладок и прокладок.
Основная и продольная изоляция строго проектируются с учетом импульсного напряжения 220 кВ с достаточным запасом.
Однородные масляные каналы между слоями обмотки и опеки, хорошее рассеивание тепла и низкий частичное расход.
Производственный процесс
Постоянная сушка под давлением, вакуумное погружение в масло, общее отверждение и формирование.
Обмотки очень концентричны, с точными размерами и сбалансированными амперными оборотами.
Крепкая конструкция сжатия конца, с чрезвычайно сильным сопротивлением внезапным коротким замыканиям.
