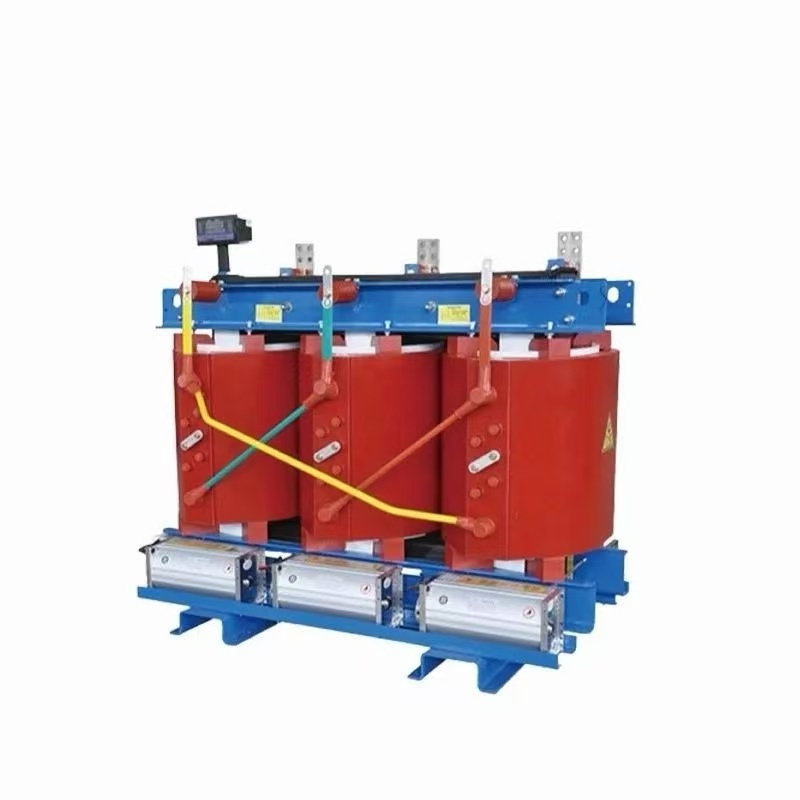

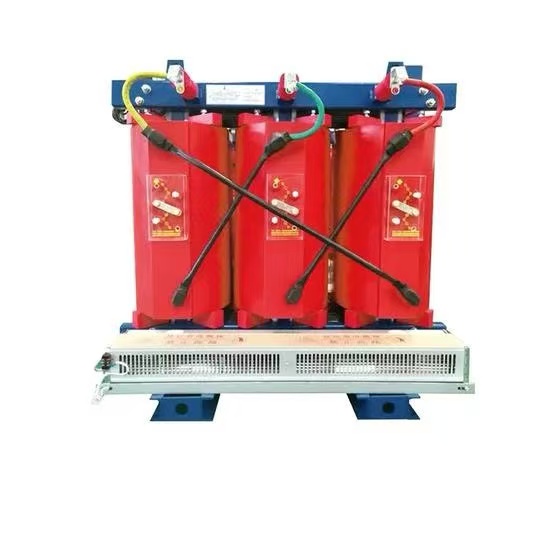

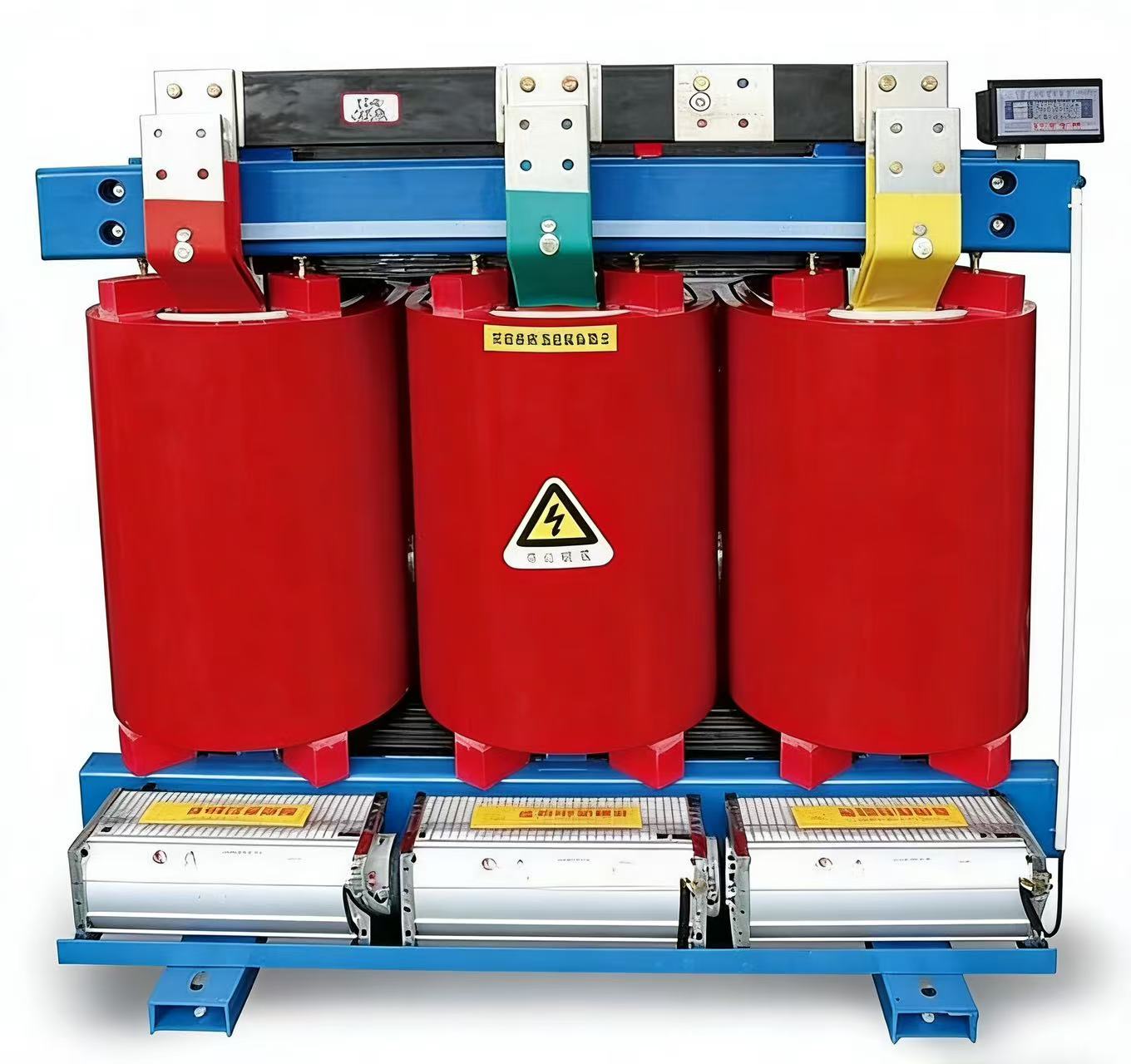

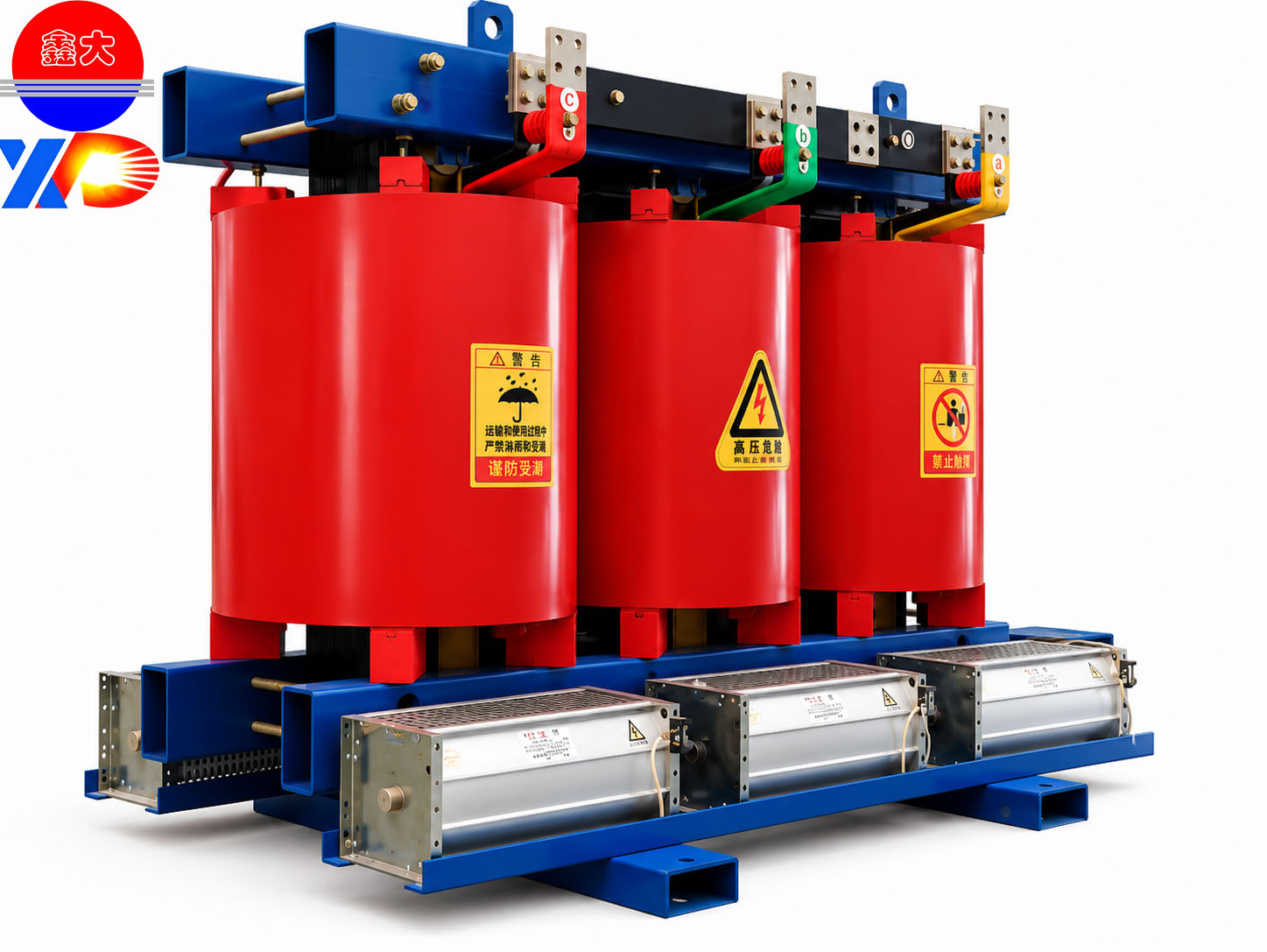

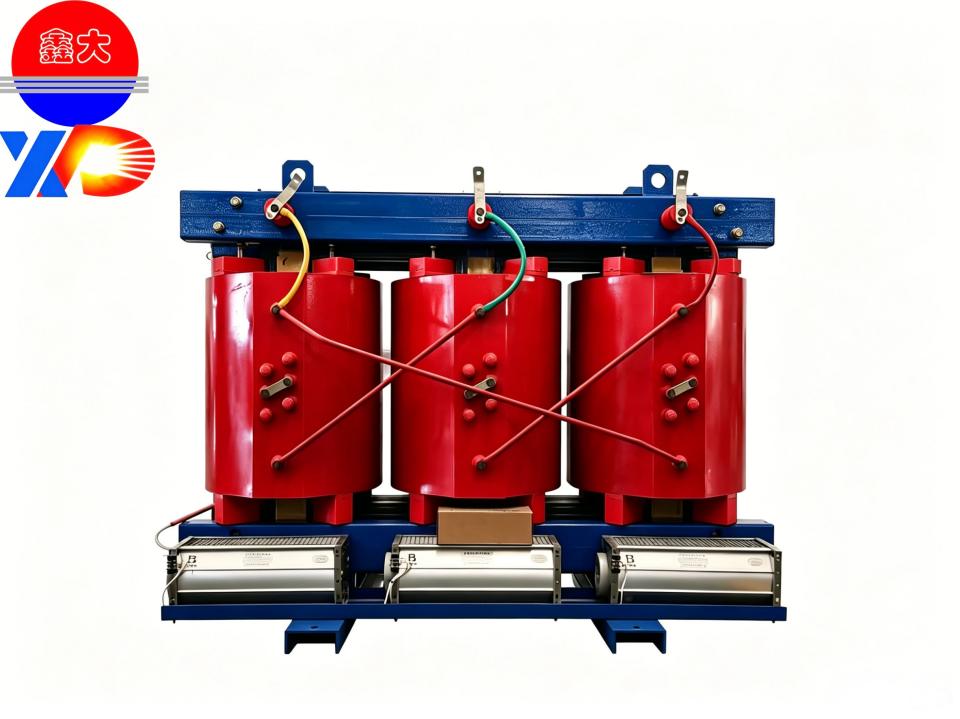

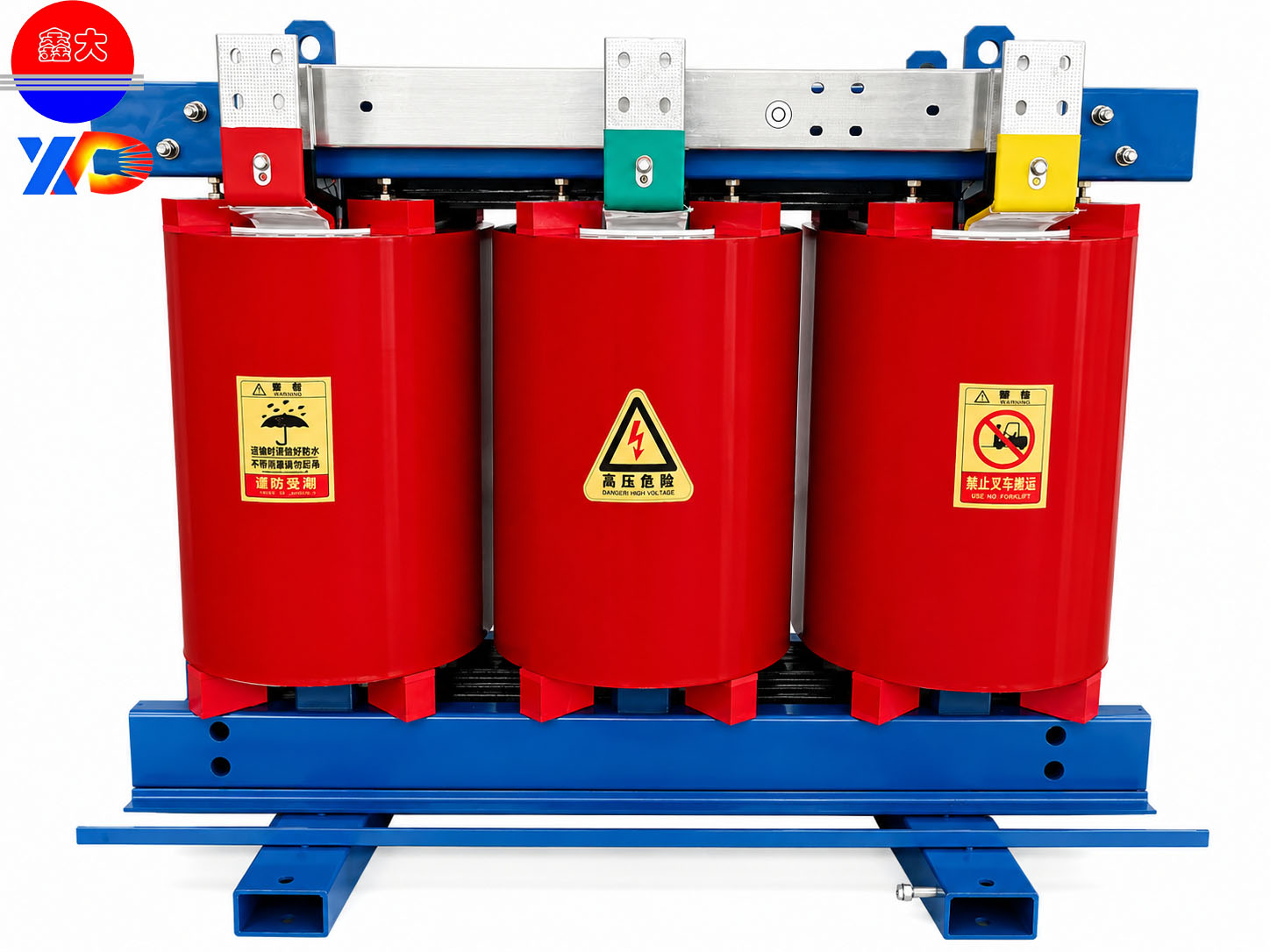

Энергосберегающий трехфазный сухой трансформатор
1. Более высокая энергоэффективность: класс энергоэффективности 2, с меньшими потерями, чем у SCB13, что позволяет экономить больше электроэнергии при длительной эксплуатации.
2. Безопасность и огнестойкость: эпоксидное литье без использования масла, огнестойкое и взрывозащищенное, может устанавливаться во внутренних распределительных щитах.
3. Стабильность и надежность: высокое сопротивление короткому замыканию, малый частичный разряд и хорошие изоляционные характеристики.
4. Сверхнизкий уровень шума: оптимизированный железный сердечник, более низкий уровень шума, подходит для чувствительных мест.
5. Устойчивость к атмосферным воздействиям и отсутствие необходимости в техническом обслуживании: влагостойкость, пылезащита, защита от загрязнения, не требует смазки, длительный срок службы.
Технические характеристики трансформатора сухого типа с эпоксидным покрытием, работающего на 35 кВ.
I. Обзор продукта

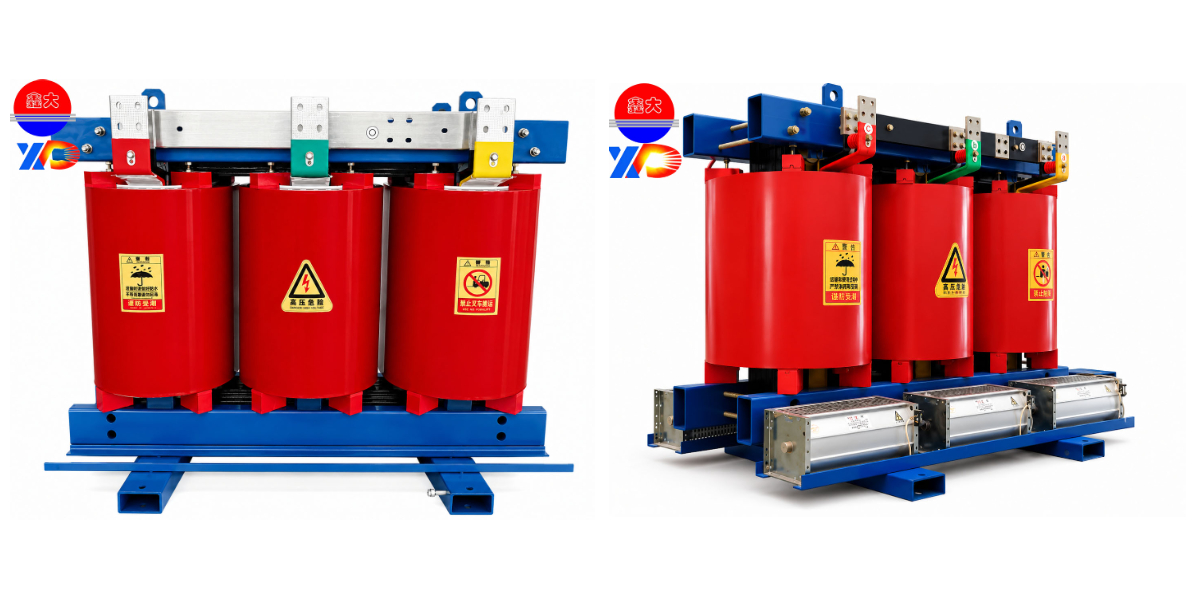

Трансформатор SCB сухого типа на 35 кВ, изготовленный из эпоксидной смолы, представляет собой высокопроизводительную, сверхнизкопотерную , высоконадежную модернизированную модель для массового рынка распределительных систем среднего и высокого напряжения.
Он отличается безмасляной конструкцией, вакуумным эпоксидным литьем и фольговой намоткой, а также выдающимися характеристиками в области огнестойкости, взрывозащиты, влагозащиты, пылезащиты, устойчивости к короткому замыканию и не требует технического обслуживания.
Он широко используется в электросетях, промышленных и горнодобывающих предприятиях, центрах обработки данных, аэропортах, метро, больницах, химических заводах, электростанциях и других местах со строгими требованиями к безопасности и энергоэффективности.
II. Ключевые технические параметры (настраиваемые)
Номинальное напряжение: 35 кВ (отвод от цепи ±2×2,5%) / 0,4 кВ
Номинальная мощность: 50 кВА-63000 кВА
Группа подключения: Dyn11 (стандартная)
Класс теплоизоляции: класс F (155℃)
Режимы охлаждения: AN (естественное охлаждение) / AF (принудительное воздушное охлаждение)
III. Структурные и технологические особенности
Основной компонент – Сверхнизкие потери и сверхнизкий уровень шума
Высокопроницаемая ориентированная по зерну кремнистая сталь, толщина 0,27 мм.
Многоступенчатое ступенчатое соединение для создания однородной магнитной цепи, снижения магнитного сопротивления и вибрации.
Полное эпоксидное покрытие для защиты от влаги, ржавчины и коррозии.
Высокопрочное немагнитное крепление обеспечивает жесткую конструкцию, исключая ослабление или посторонние шумы во время транспортировки и эксплуатации.
Обмотка – высокая прочность, высокая изоляция, высокая устойчивость к короткому замыканию.
Низковольтная фольговая обмотка: изготовлена из бескислородной медной фольги, обеспечивает равномерное распределение тока и низкие потери на вихревые токи.
Высоковольтная многослойная цилиндрическая обмотка: сбалансированное количество ампер-витков, превосходная устойчивость к короткому замыканию.
Вакуумное эпоксидное литье с армированием стекловолокном: без пузырьков, без пустот, без слабых мест.
Высокая изоляционная прочность, ударопрочность, влагостойкость, устойчивость к загрязнениям, не растрескивание.
Огнестойкость класса FV0: бездымный, нетоксичный, самозатухающий.
IV. Типичные области применения
Системы электросетей: подстанции 35 кВ, городские распределительные сети, понижающие подстанции в промышленных парках, энергосберегающая реконструкция.
Элитные общественные здания: аэропорты, метро, станции высокоскоростных железных дорог, больницы, школы, торговые центры, офисные здания, высотные здания.
Центры обработки данных и новые источники энергии: центры обработки данных, центры облачных вычислений, фотоэлектрические электростанции, коллекторные станции ветровых электростанций, системы хранения энергии.
Опасные промышленные среды: химические, нефтяные, угольные, фармацевтические, металлургические предприятия, а также предприятия, работающие с легковоспламеняющимися и взрывоопасными веществами.
Суровые условия окружающей среды: прибрежные районы с высоким содержанием соляного тумана, высокая влажность, сильное загрязнение воздуха, плато и районы с низкими температурами.
