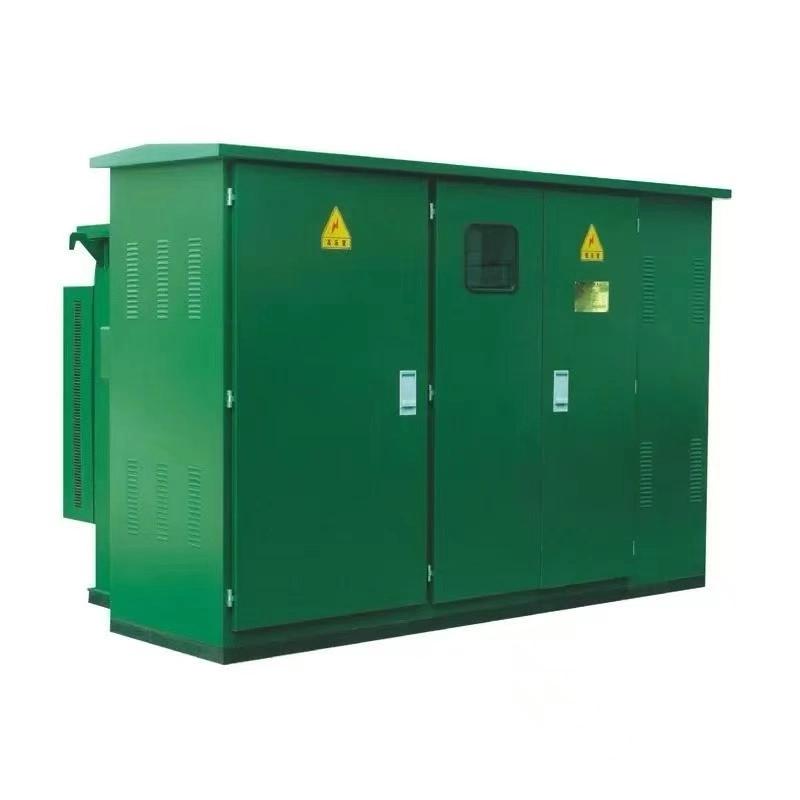

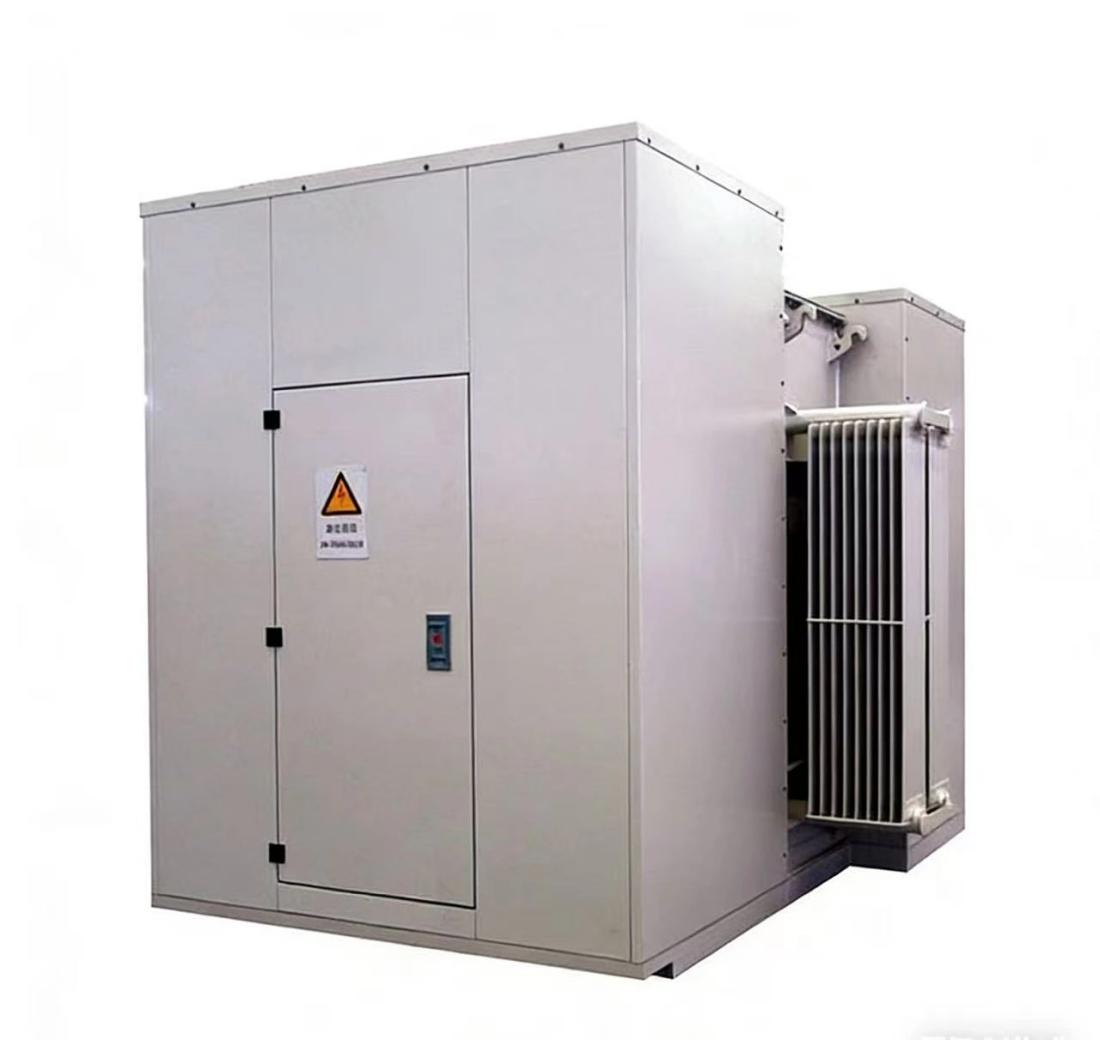

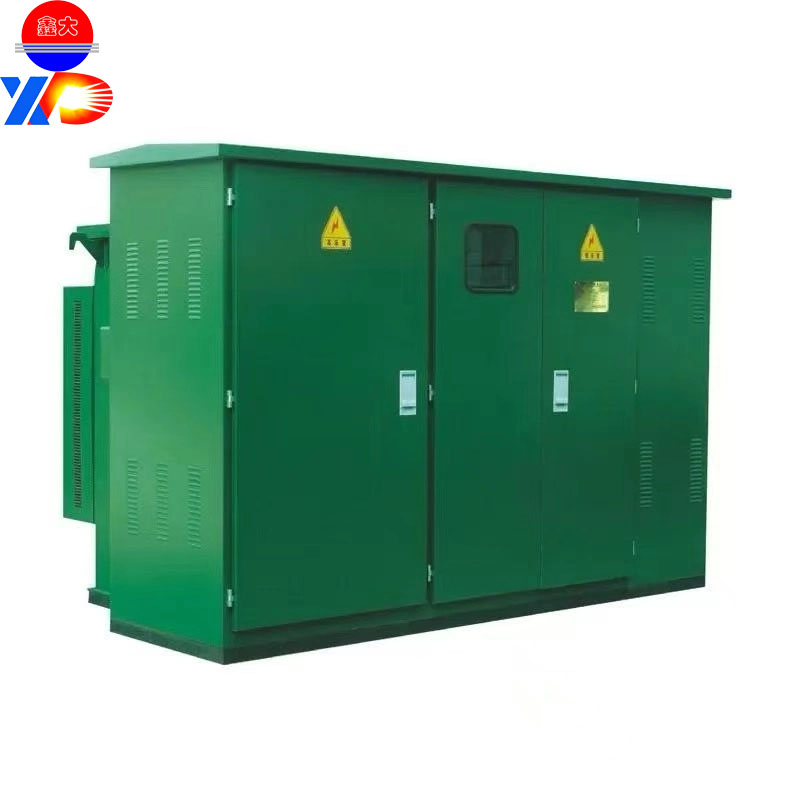

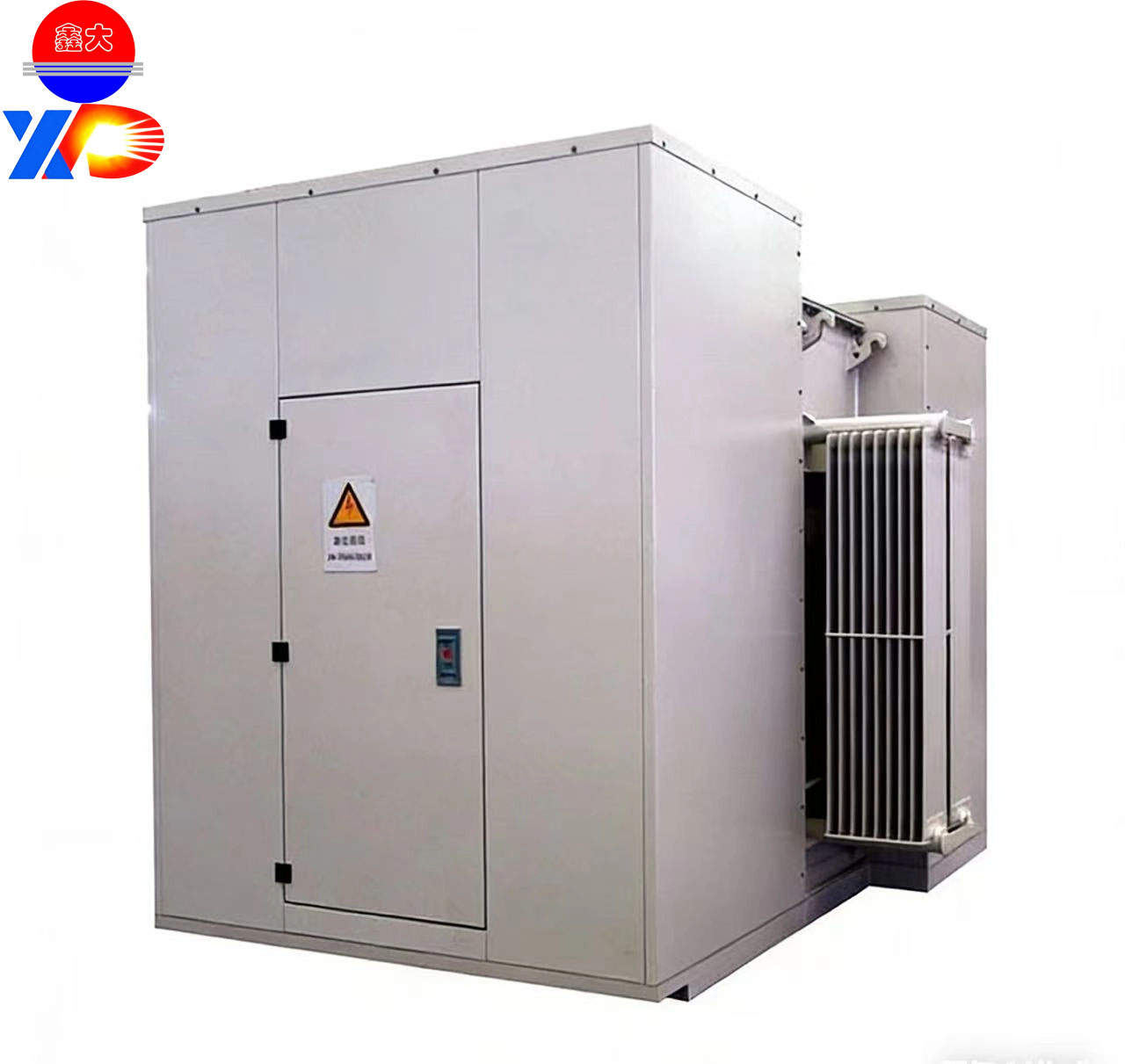

Подробная информация о комбинированной подстанции серии ZGS (подстанция американского типа)

1. Введение в продукт

Комбинированная подстанция серии ZGS (подстанция американского типа) представляет собой интегрированное, полностью герметичное и полностью изолированное оборудование для электроснабжения, разработанное специально для компактного распределения электроэнергии на открытом воздухе в соответствии с международными стандартами GB/T 17467-2018 и IEC 62271-200. В этом изделии высоковольтный коммутационный блок, трансформаторный блок и низковольтный распределительный блок объединены в единую герметичную конструкцию с гофрированным масляным баком, что исключает необходимость в традиционном отдельном шкафу и обеспечивает миниатюризацию, интеграцию и необслуживаемую работу.

По сравнению с традиционными гражданскими подстанциями и европейскими коробчатыми подстанциями, американская коробчатая подстанция ZGS обладает значительными преимуществами, такими как меньшая занимаемая площадь, более быстрая установка, более надежная защита, более низкая стоимость, более высокая перегрузочная способность и более длительный срок службы. Она может напрямую использоваться в различных режимах распределительной сети, таких как питание от терминалов, питание от кольцевой сети и двухканальное питание.

Вся система оборудования имеет полностью герметичный корпус с масляным охлаждением и антикоррозионным металлическим покрытием, что позволяет ей длительное время работать на открытом воздухе без необходимости строительства распределительного щита. Включение системы возможно после подъема и подключения на месте. Она особенно подходит для реконструкции старых городских районов, электроснабжения промышленных парков, временного электроснабжения строительных площадок, подключения к сетям новых источников энергии, модернизации сельских электросетей и других сценариев. Благодаря высокой надежности, минимальным эксплуатационным и техническим затратам, а также сверхвысокой экономической эффективности, система ZGS стала основным решением для компактного, экономичного и быстрого электроснабжения при строительстве новых поколений городских и сельских электросетей.

2. Технические параметры (настраиваемые)

2.1 Стандартные электрические параметры

• Номинальное напряжение: ВН 10 кВ (6 кВ, 35 кВ по индивидуальному заказу); НН 0,4 кВ

• Номинальная мощность: 50, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000 кВА

• Тип трансформатора : герметичный масляный трансформатор

• Класс энергоэффективности: S13, S20, S22 (Уровень 1 / Уровень 2)

• Система высокого напряжения:

• Тип выключателя: двухпозиционный/трехпозиционный выключатель нагрузки с масляным охлаждением.

• Схема защиты: Вставной двухчувствительный предохранитель + резервный токоограничивающий предохранитель

• Режим входящей линии: Полностью изолированный, подключаемый угловой кабельный соединитель под напряжением.

• Режим питания: Питание от терминала / Питание от кольцевой сети

• Низковольтная система:

• Входящая линия: Автоматический выключатель в литом корпусе (MCCB)

• Исходящая линия: 4–12 линий (с возможностью настройки)

• Функциональная конфигурация: учет потребления энергии, компенсация реактивной мощности, молниезащита, защита от утечки тока, интеллектуальный мониторинг.

• Группа подключения: D,yn11

• Сопротивление короткого замыкания: 4–6% (в зависимости от мощности)

• Степень защиты: IP54

• Температура окружающей среды: от -40℃ до +45℃

• Допустимая высота: ≤3000 м

• Относительная влажность: ≤95% (без конденсации)

• Материал корпуса: холоднокатаная стальная пластина с напылением / нержавеющая сталь марки 304, устойчивая к коррозии.

• Способ установки: напольный, на опоре, с креплением к фундаменту.

3. Основные характеристики

Высоковольтные, низковольтные элементы и трансформатор объединены в одном блоке, объем которого составляет всего 1/3–1/5 от объема европейской коробчатой подстанции. Компактная конструкция и низкая форма позволяют устанавливать ее непосредственно в узких местах, таких как обочины дорог, зеленые зоны, общественные уголки и края строительных площадок.

Полностью герметичный и полностью утепленный, с высоким уровнем безопасности.

Все высоковольтные токоведущие компоненты погружены в трансформаторное масло, открытые токоведущие компоненты отсутствуют, что исключает риск поражения электрическим током, случайного контакта и возникновения электрической дуги. Эксплуатация безопасна и проста.

Двойные предохранители обеспечивают всестороннюю защиту, стабильную и надежную работу.

В нем используется вставной термопредохранитель + токочувствительный двухсенсорный предохранитель + резервный токоограничивающий предохранитель для двойной защиты, охватывающей все диапазоны неисправностей, таких как перегрузка, короткое замыкание и перегрев. Он обладает преимуществами чувствительного срабатывания, низкой частоты отказов и не требует сложного технического обслуживания.

Сверхвысокая перегрузочная способность, подходит для пиковых нагрузок.

Конструкция с естественным теплоотводом, погруженная в масло, обладает гораздо более высокой эффективностью рассеивания тепла, чем сухие/европейские коробчатые подстанции.

Герметичная конструкция, действительно не требующая технического обслуживания.

В нем используется саморасширяющаяся конструкция гофрированного масляного бака, без резервуаров для хранения, уплотнительных крышек или протечек, с внутренней частью, полностью изолированной от воздуха, без попадания воды, конденсации и окисления.

Исключительная адаптивность к окружающей среде, устойчивость к погодным условиям и коррозии.

Вся машина обладает водонепроницаемостью, пылезащитой, антикоррозийной защитой, защитой от конденсации, солевого тумана и кислотно-щелочной коррозии.

Низкий уровень шума, минимальные потери, экологичность

В качестве сердечника используются ориентированные листы кремнистой стали с высокой магнитной проницаемостью, обладающие такими характеристиками, как низкий уровень возбуждения и низкий уровень шума.

4. Сценарии применения

1. Городские жилые комплексы, реконструкция старых жилых районов

Небольшая площадь, простой внешний вид, низкий уровень шума, возможность интеграции в ландшафт жилого комплекса, а также стабильное и надежное электроснабжение.

Подходит для наружного электроснабжения в промышленных парках, на заводах и предприятиях.

Высокая перегрузочная способность, высокий уровень защиты, подходит для работы при высоких нагрузках, непрерывном производстве и в суровых условиях окружающей среды.

Обеспечение временного электроснабжения строительных площадок, шахт и временных зданий.

Примеры сценариев электроснабжения на открытом воздухе, такие как освещение дорог, парки, живописные места, площади, очистные сооружения, мусороперегрузочные станции, аэропорты, вокзалы высокоскоростных железных дорог и станции метро и т. д.

Новые источники энергии (фотоэлектрическая энергия, ветровая энергия, системы хранения энергии)

Подходит для использования на открытом воздухе, в пустынных и горных районах, а также для фотоэлектрических проектов на крышах, имеет небольшие размеры, устойчив к песку и пыли, обладает высокой атмосферостойкостью и может использоваться в качестве повышающих/распределительных устройств, подключаемых к сети.

Сельские электросети, горные районы и отдаленные регионы

Простота монтажа, низкие затраты на техническое обслуживание, высокая надежность, подходит для распределенных нагрузок, электроснабжения на большие расстояния, а также для беспилотного электроснабжения в сельской местности, животноводстве и ирригации.

Прибрежные районы, химически опасные зоны и зоны с высокой коррозионной активностью

Корпус из нержавеющей стали с антикоррозионным покрытием, устойчивый к солевому туману, коррозии, водонепроницаемый и влагозащищенный, срок службы значительно превышает срок службы обычных коробчатых подстанций.
