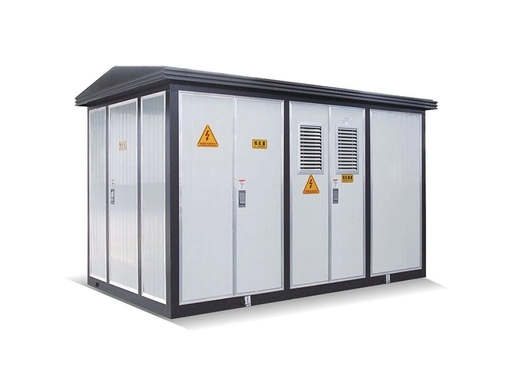

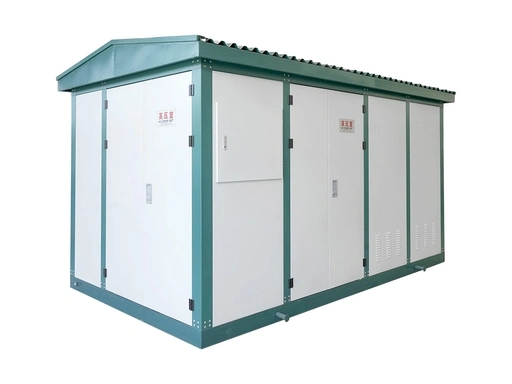

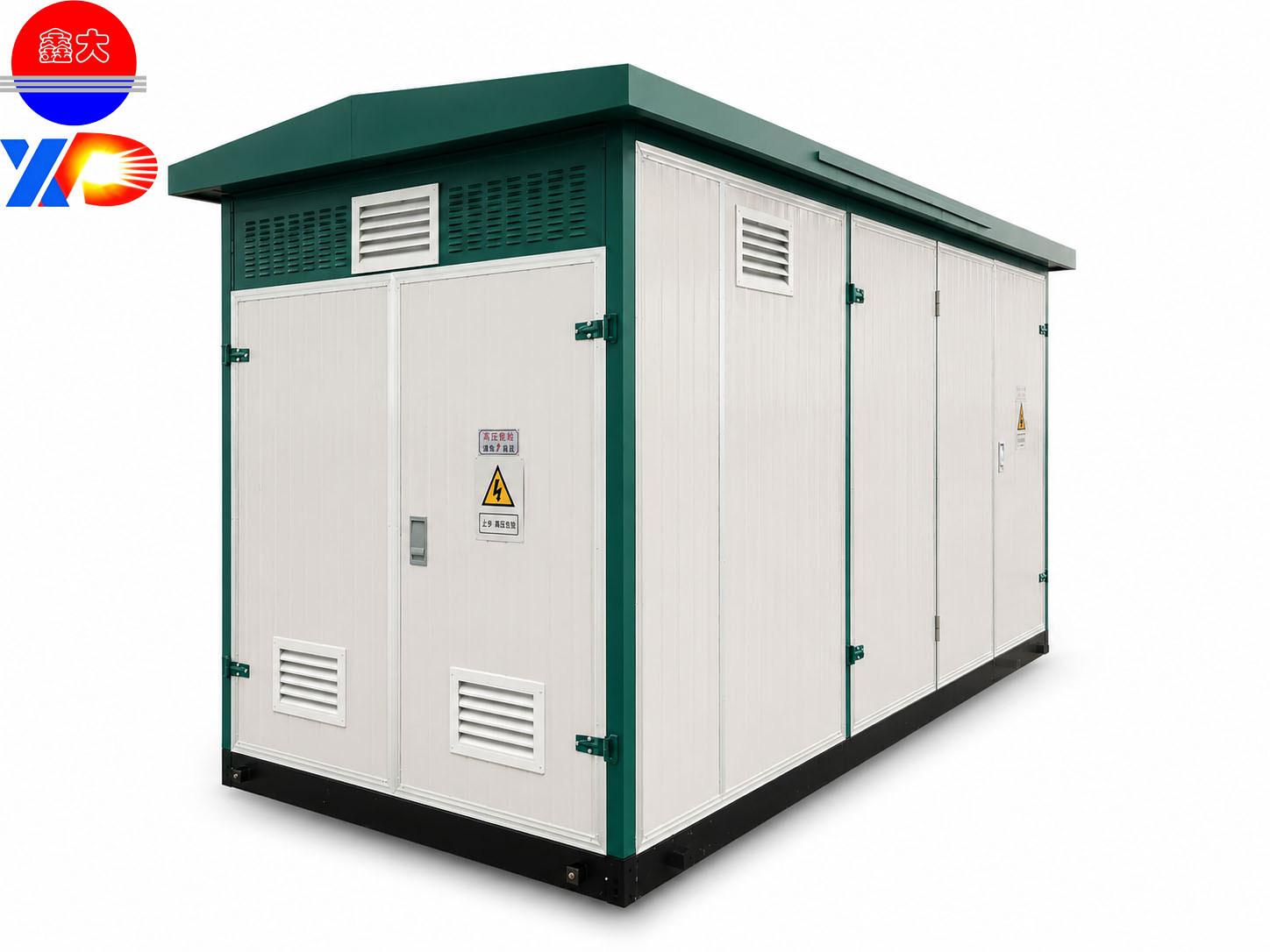

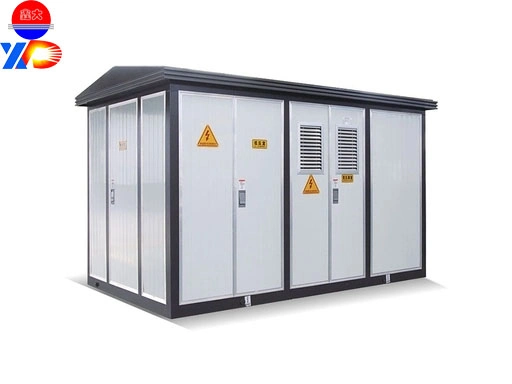

Подстанция, установленная на площадке

Подробная информация о сборной наружной подстанции YBW.

1. Введение в продукт

Наружная сборная подстанция серии YBW (европейского типа). Это компактный интегрированный комплекс для распределения электроэнергии, призванный заменить традиционные гражданские подстанции благодаря быстрому развертыванию, высокой эффективности, безопасности, надежности и экономии средств.

В состав системы входят высоковольтные распределительные устройства , распределительные трансформаторы , низковольтные распределительные устройства, измерительные приборы, системы компенсации реактивной мощности, интеллектуальные системы мониторинга, молниезащита и влагозащитные системы. Все работы по сборке, электромонтажу, испытаниям и вводу в эксплуатацию выполняются на заводе. На объекте требуется только закладка фундамента, подключение кабелей и заземление, что значительно сокращает сроки и стоимость строительства.

Полностью герметичный и антикоррозионный корпус обеспечивает стабильную работу в суровых условиях окружающей среды: при высоких температурах, холоде, влажности, пыли и соляном тумане на побережье. Подстанция поддерживает гибкую настройку напряжения, мощности, степени защиты и режима электропитания (клеммный, кольцевой, двухканальный).

2. Технические параметры (настраиваемые)

2.1 Основные электрические параметры

• Номинальное напряжение: ВН 6 кВ / 10 кВ / 35 кВ; НН 0,4 кВ

  Мощность трансформатора: 50 кВА-63000 кВА

• Тип трансформатора :

• Масляное погружение: S13, S20, S22

• Сухой тип: SCB13, SCB14 (огнестойкий, эпоксидный литой)

• Группа подключений: Dyn11

• Регулировка напряжения: отключение от цепи (стандартная); под нагрузкой (опционально)

• Сопротивление короткого замыкания: 6% (50–1600 кВА); 8% (2000–2500 кВА)

• Компенсация реактивной мощности: 10–30% от номинальной мощности (опционально)

2.2 Структурные и экологические параметры

• Конструкция: 3 независимых отсека (высоковольтный, трансформаторный, низковольтный).

• Корпус: цветная сталь, алюминиевый сплав, нержавеющая сталь, композитная панель.

• Степень защиты: IP33, IP44, IP54, IP65 (опционально)

• Охлаждение: естественное охлаждение; принудительное воздушное охлаждение (опционально)

• Температура окружающей среды: -25℃～+45℃; -40℃～+55℃ (настраиваемая)

• Высота над уровнем моря: ≤1000 м; ≤4000 м (платообразный тип)

• Влажность: ≤95% (без конденсации)

3. Основные характеристики

1. Компактная конструкция и небольшая площадь основания

   Занимает всего 1/5–1/10 площади традиционных подстанций. Гибкая установка вблизи центров нагрузки, что позволяет экономить кабели и средства.

2. Защита от непогоды на открытом воздухе

   Водонепроницаемый, пылезащитный, антикоррозийный, устойчивый к УФ-излучению. Подходит для влажных, пыльных, прибрежных и суровых условий окружающей среды.

3. Безопасный, надежный и простой в обслуживании

   Полная защита: от перегрузки по току, короткого замыкания, перегрузки, перегрева, молнии. Длительный период без технического обслуживания. Интеллектуальный мониторинг поддерживает работу в автоматическом режиме.

4. Широкие возможности индивидуальной настройки

   Настраиваемые параметры трансформатора, напряжения, мощности, степени защиты, материала корпуса, схемы электропитания и внешнего вида.

4. Сценарии применения

• реконструкция городских и сельских электросетей

• Жилые кварталы, торговые комплексы, больницы, школы

• Промышленные парки, заводы, шахты, строительные площадки

• Новые источники энергии: фотоэлектрическая энергия, ветроэнергетика, системы хранения энергии.

• Транспортные узлы: метро, аэропорты, железнодорожные вокзалы, порты.

• Муниципальные объекты, живописные места, аварийное и временное электроснабжение.

• Прибрежные районы, плато, места с низкими температурами и повышенными требованиями к пожарной безопасности.
