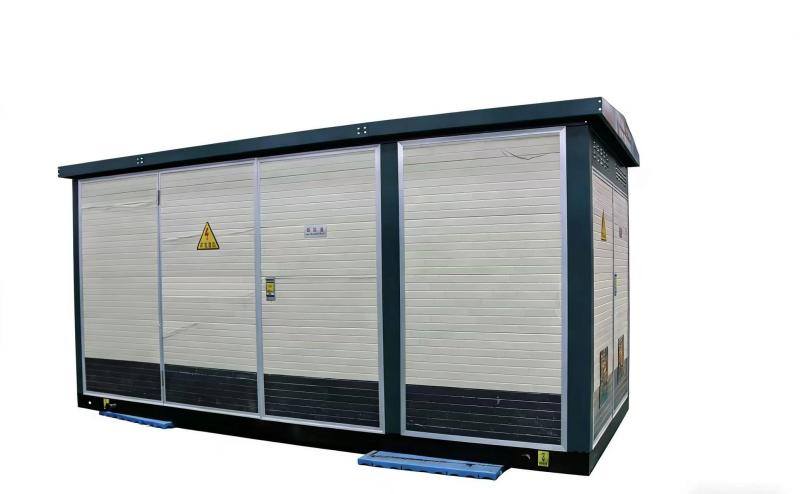

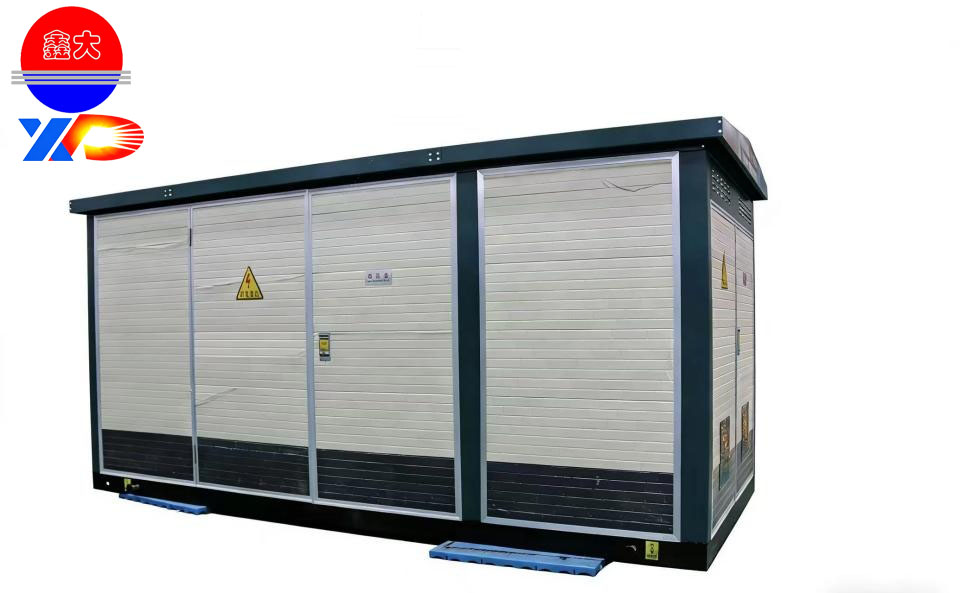

сборная подстанция
Трехкомнатная независимая конструкция, полностью разделенная по высоковольтному, трансформаторному и низковольтному оборудованию, что обеспечивает безопасность технического обслуживания и отсутствие взаимных помех.
Предварительная установка, включающая в себя всю проводку, отладку и тестирование, производится на заводе; подъем оборудования на месте позволяет немедленно приступить к работе, что значительно сокращает сроки строительства.
Компактная конструкция и небольшая занимаемая площадь позволяют сэкономить более 70% земли по сравнению с традиционными подстанциями, что делает их подходящими для городских районов, промышленных зон и придорожных территорий.
Конструкция, обеспечивающая полную защиту от внешних воздействий, включает в себя защиту от дождя, пыли, ржавчины и конденсата, а также высокий уровень защиты, позволяющий адаптироваться к суровым условиям окружающей среды.
Безопасная и надежная работа с полной блокировкой и комплексной защитой, совместимость с различными схемами, такими как кольцевая сеть / терминальная сеть / двойное электропитание.
I. Введение в продукт
Наружная сборная подстанция серии YB 10 кВ (подстанция коробчатого типа европейского образца) представляет собой интегрированное, компактное и комплексное оборудование для распределения электроэнергии на открытом воздухе. Ее основная задача — «замена традиционных строительных подстанций, обеспечение быстрого развертывания, эффективного распределения электроэнергии, безопасности и надежности, экономии земли и энергии, а также беспилотной эксплуатации». Она широко используется в различных сценариях распределения электроэнергии на открытом воздухе, таких как модернизация и преобразование городских и сельских электросетей, промышленное производство, коммерческие здания, муниципальные объекты, производство электроэнергии из возобновляемых источников, строительные площадки и т. д. В настоящее время это основное предпочтительное оборудование благодаря «коротким срокам строительства, небольшой занимаемой площади, высокой адаптивности и низким эксплуатационным и техническим затратам» при строительстве электросетей.
В отличие от интегрированной конструкции американских коробчатых подстанций с масляным охлаждением, европейская коробчатая подстанция YB имеет трехкомнатную независимую структуру. Это не только обеспечивает физическую изоляцию высоковольтной, трансформаторной и низковольтной систем, избегая взаимных помех между ними, но и упрощает раздельное техническое обслуживание, ремонт и расширение.
Кроме того, YB поддерживает всестороннюю индивидуальную разработку. Она позволяет оптимизировать внутреннюю структуру и основные компоненты в соответствии с уровнем напряжения пользователя, мощностью трансформатора, схемой электропитания, требованиями к защите и условиями эксплуатации, адаптируясь к различным методам распределения электроэнергии, таким как питание от клемм, питание от кольцевой сети и двойное питание, обеспечивая при этом баланс между практичностью и экономичностью.
II. Технические характеристики и параметры (настраиваемые)
Стандартный тип выключателя: выключатель нагрузки + предохранитель; опционально: вакуумный выключатель, распределительный щит кольцевой сети . Выключатель нагрузки + предохранитель подходит для питания клемм; вакуумный выключатель подходит для применений с высокими токами и высокой надежностью; распределительный щит кольцевой сети подходит для питания кольцевой сети.
Номинальный ток: 200 А, 400 А, 630 А (опционально), может быть выбран гибко в зависимости от величины нагрузки распределения электроэнергии.
Отключающая способность при коротком замыкании: 20 кА/2 с, 25 кА/3 с (стандартная); 40 кА/3 с (опционально). Высокая отключающая способность при коротком замыкании позволяет быстро отключить поврежденную цепь, предотвращая распространение повреждений.
Способ ввода: кабельный ввод (стандартный); надземный ввод (опционально, оснащен грозозащитными разрядниками и разъединителями). Кабельный ввод подходит для городских и жилых районов и других условий; надземный ввод подходит для сельской и отдаленной местности.
Функции защиты: защита от перегрузки по току, защита от короткого замыкания, защита от нулевой последовательности, защита от молнии, блокировка заземления, отображение в реальном времени. Комплексные функции защиты эффективно обеспечивают безопасность оборудования и сети, предотвращая поражение электрическим током и короткие замыкания.
Режимы работы: Ручной (стандартный); Электрический, дистанционное управление (опционально). Электрический и дистанционное управление подходят для беспилотных сценариев и позволяют повысить эффективность эксплуатации и технического обслуживания.
Изоляционные материалы: эпоксидная смола, силиконовая резина (полностью изолированная упаковка). Превосходные изоляционные характеристики, предотвращающие разрушение изоляции и повышающие безопасность эксплуатации оборудования.
(IV) Параметры конфигурации низковольтного отсека
Подробные характеристики категории параметров Примечания
Главный выключатель цепи: автоматический выключатель в литом корпусе (MCCB, стандартный); воздушный автоматический выключатель (ACB, опционально). MCCB подходит для средних и малых мощностей; ACB подходит для больших мощностей и сценариев с высокой надежностью.
Номинальный ток до 3200 А, в зависимости от мощности трансформатора. Пример: трансформатор 500 кВА, номинальный ток при низком напряжении около 900 А; трансформатор 1000 кВА, номинальный ток при низком напряжении около 1800 А.
Количество розеточных цепей: 4–24 (стандартное количество), возможно увеличение количества цепей по желанию заказчика. Гибкая конфигурация розеточных цепей в зависимости от количества электрооборудования.
Стандартная конфигурация функций: учет электроэнергии (счетчик активной/реактивной мощности), молниезащита; Дополнительно: компенсация реактивной мощности (шунтирующий конденсатор 0,4 кВ), интеллектуальный счетчик, защита от утечки, дистанционный мониторинг. Компенсация реактивной мощности позволяет улучшить коэффициент мощности и снизить потери в линии; интеллектуальный счетчик может отслеживать данные о потреблении электроэнергии в режиме реального времени.
Функции защиты: защита от перегрузки, защита от короткого замыкания, защита от утечки (опционально), защита от пониженного напряжения, защита от перенапряжения. Защита электрооборудования и предотвращение повреждений оборудования и несчастных случаев, вызванных аномальным напряжением и утечкой.
Тип проводки: медная стержневая проводка (стандартная); кабельная проводка (опционально). Медная стержневая проводка обладает высокой токовой нагрузкой и хорошим теплоотводом; кабельная проводка гибкая и подходит для узких пространств.
III. Основные характеристики
1. Три независимых отсека: безопасное и удобное обслуживание, отсутствие взаимного влияния.
2. Заводская сборка: подключение и использование на месте, что значительно сокращает сроки строительства.
3. Компактная конструкция, минимальная занимаемая площадь, гибкая планировка, экономия инвестиций.
4. Полная защита от внешних воздействий, адаптация к суровым условиям окружающей среды, стабильная и надежная работа.
5. Безопасность и надежность, полная защита, исключение рисков неправильной эксплуатации.
6. Превосходное рассеивание тепла и снижение уровня шума, экологичность, адаптация к чувствительным условиям эксплуатации.
7. Красивый внешний вид, возможность индивидуальной настройки, гармоничное вписывание в окружающую среду.
IV. Сценарии применения
1. Городская и сельская распределительная сеть (основной сценарий применения)
2. Промышленное производство
3. Коммерческие и гражданские здания
4. Общественные объекты и транспорт
5. Поддержка новых источников энергии
6. Временное и аварийное электроснабжение
7. Применение в особых сценариях
