Энергоэффективное распределительное устройство в металлическом корпусе
1. Компактная и занимающая мало места модульная конструкция.
2. Высокий уровень безопасности благодаря полной блокировке и надежной изоляции.
3. Не требующая технического обслуживания герметичная конструкция SF₆, длительный срок службы.
4. Гибкая конфигурация для различных систем распределения.
5. Высокая адаптивность к окружающей среде и простота в эксплуатации.
6. Экономически выгодно, с низкими общими эксплуатационными расходами.
I. Обзор продукта

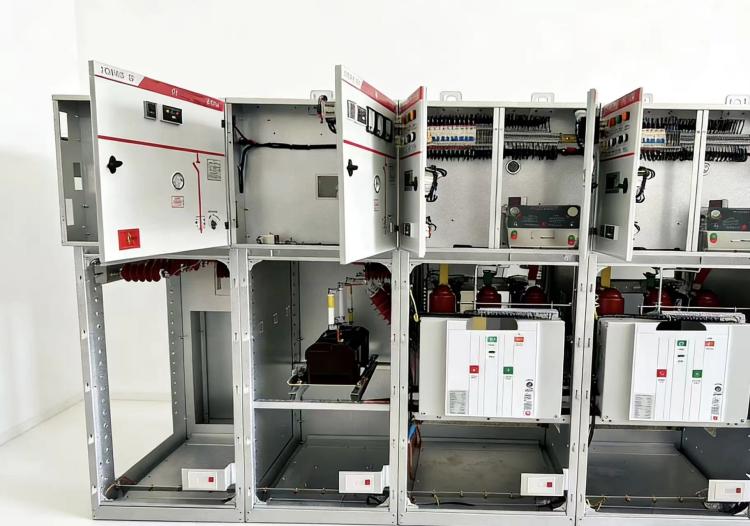

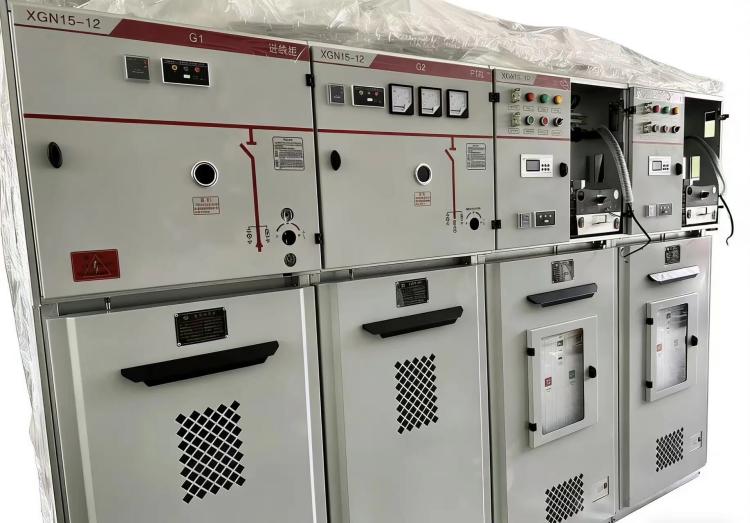

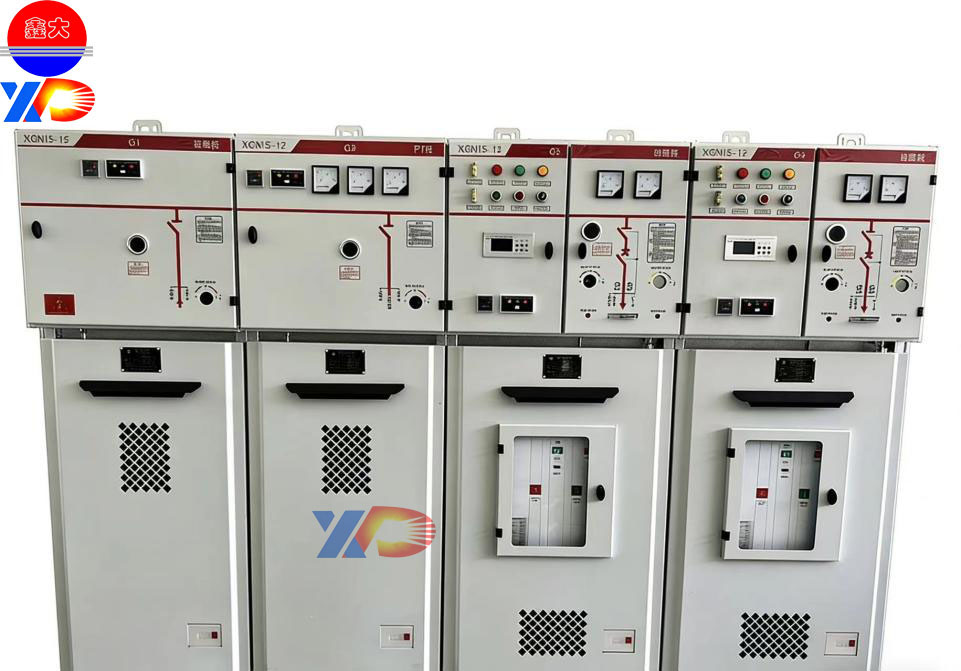

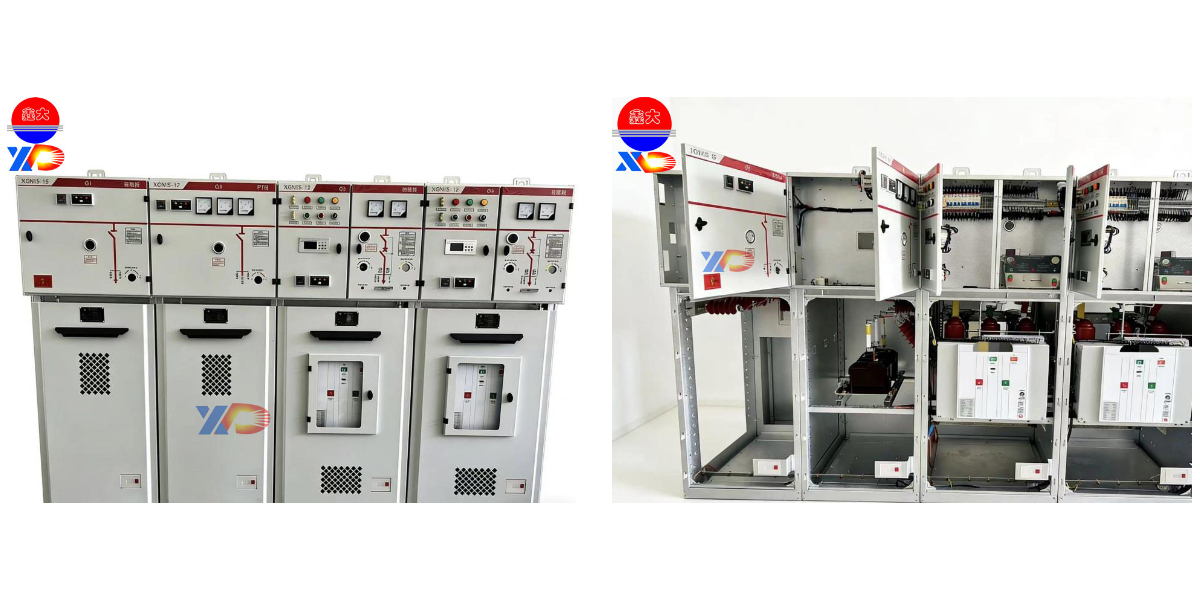

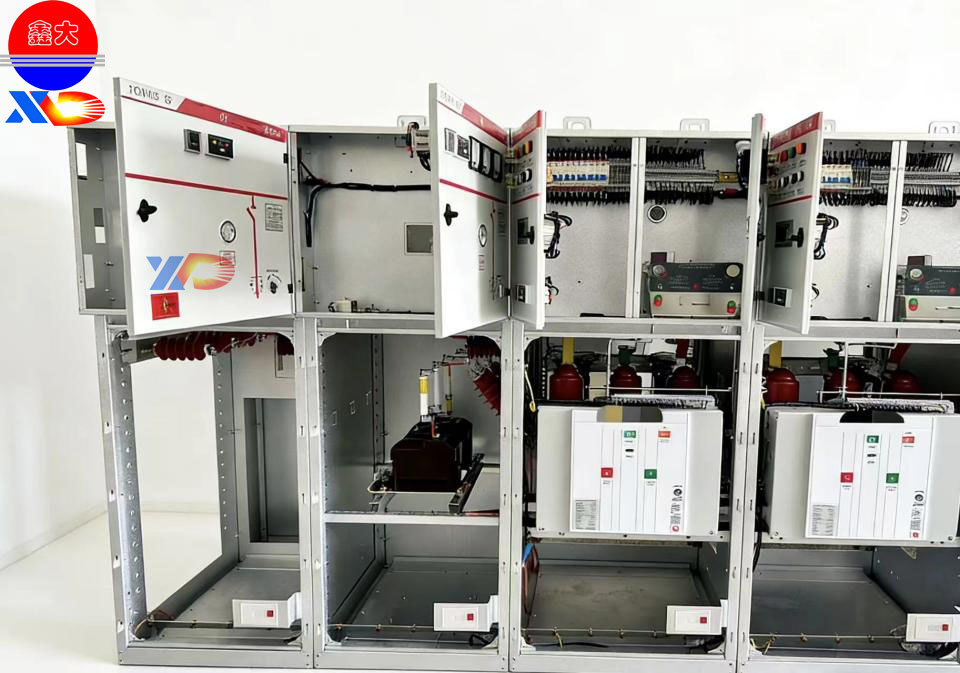

XGN15‑12 — это стационарное распределительное устройство переменного тока коробчатого типа в металлическом корпусе , также известное как кольцевой распределительный блок SF₆ , предназначенное для распределения электроэнергии, управления и защиты в распределительных системах 12 кВ.
2. Ключевые технические параметры
Номинальное напряжение: 12 кВ
Номинальная частота: 50 Гц
Номинальный ток: 630 А
Номинальный кратковременный выдерживаемый ток: 20 кА / 3 с
Номинальный пиковый выдерживаемый ток: 50 кА
Главный выключатель: трехпозиционный выключатель нагрузки SF₆ (FLN36) или комбинированный выключатель нагрузки с предохранителем.
Класс защиты: IP4X
Типичные габариты: Ш 375/500 мм × В 1635 мм × Г 1000 мм
3. Характеристики продукта
Компактная конструкция, малый размер, малый вес и модульная конструкция.
Полный набор из пяти функций защиты от блокировки, высокий уровень безопасности.
Герметичный резервуар для SF₆, не требует технического обслуживания, длительный срок службы.
Ручное или электрическое управление, доступ для технического обслуживания спереди и сзади.
Подходит для температур окружающей среды: от -25 ℃ до +40 ℃, высота над уровнем моря ≤ 2000 м.
4. Типичные области применения
Городские сети распределения электроэнергии, кольцевые распределительные устройства и распределительные подстанции.
Высоковольтный участок коробчатых подстанций
Промышленные и горнодобывающие предприятия, коммерческие здания, электроснабжение жилых домов.
Новые энергетические (солнечные, ветровые) коробчатые подстанции и инфраструктурные проекты.
