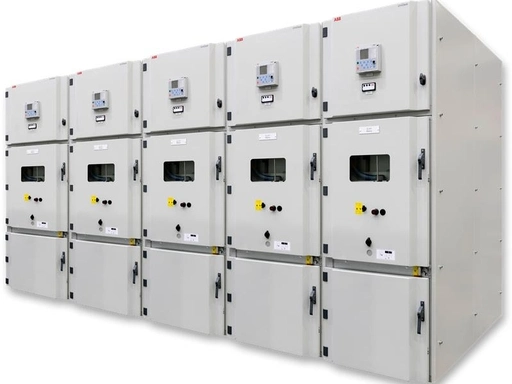

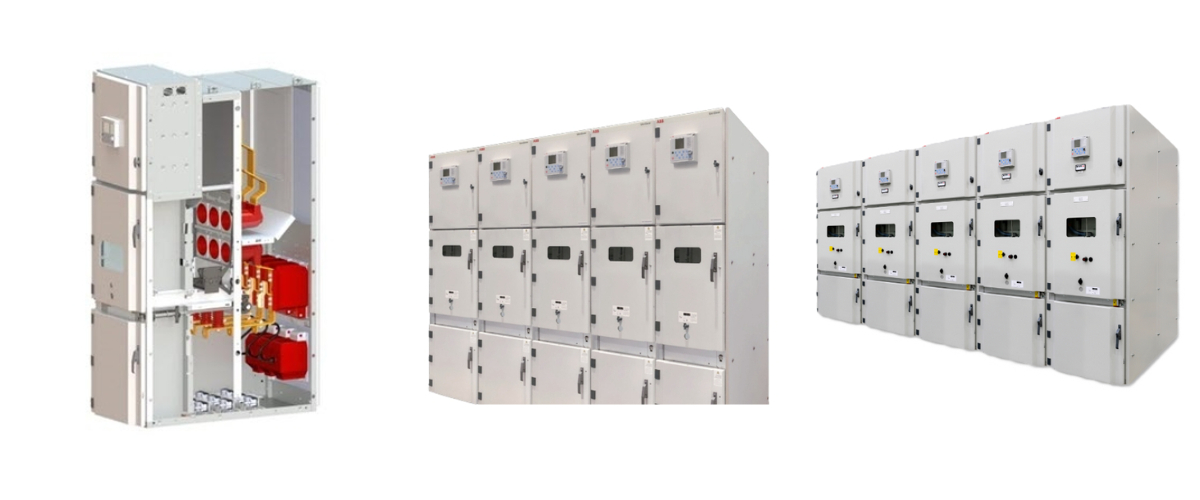

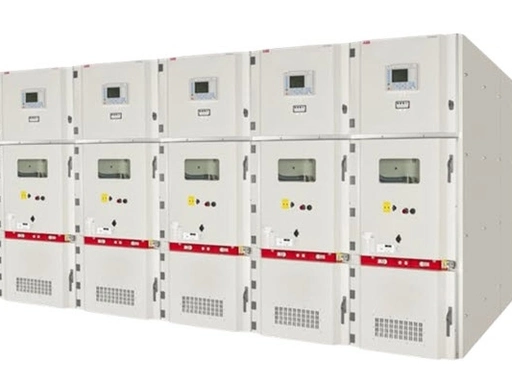

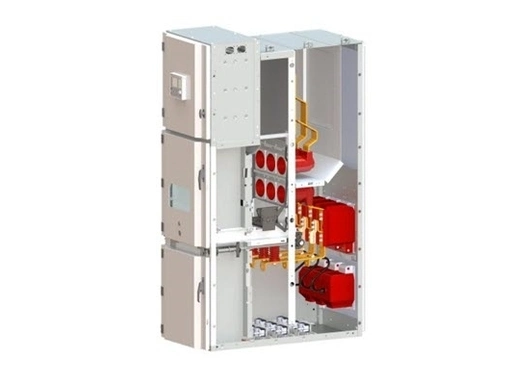

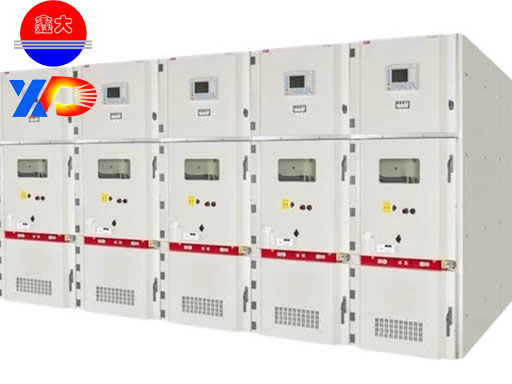

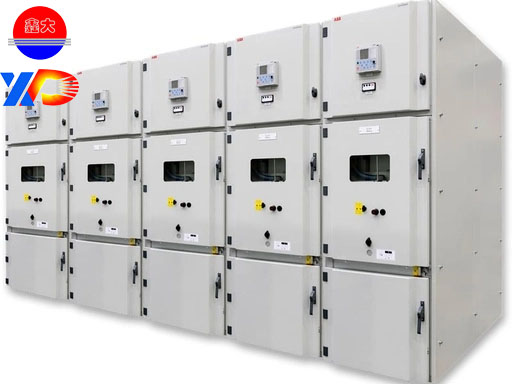

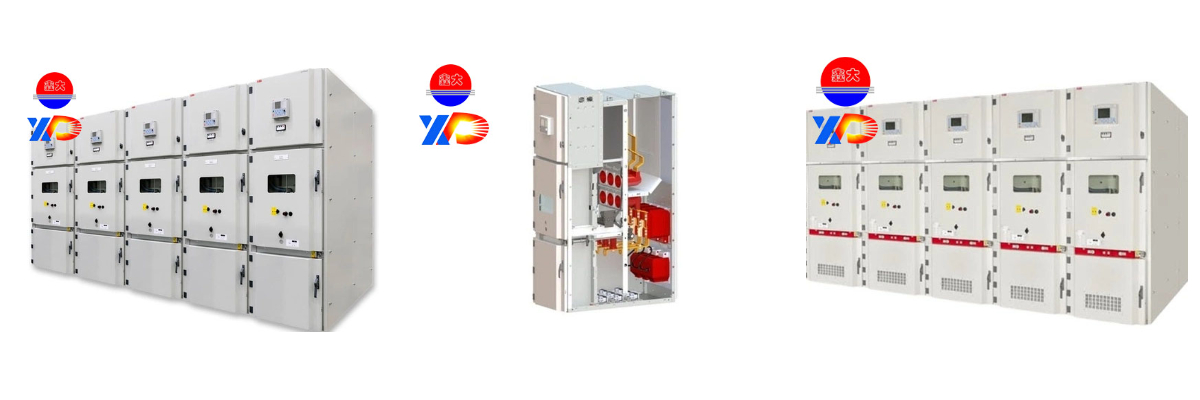

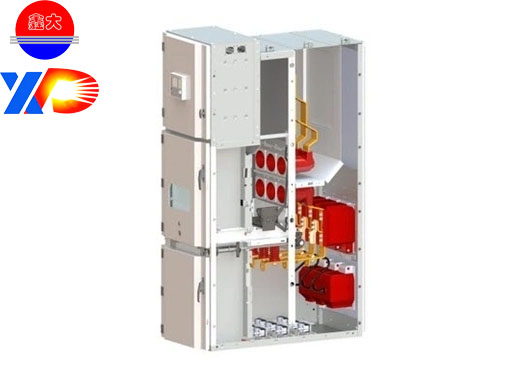

KYN28A-12 Бронированный центральный переменный ток с металлическим закрытым распределительным оборудованием

1. Описание продукта

Бронированное центральное металлическое распределительное оборудование KYN28A-12 (далее — распределительное оборудование) — это новый тип продукта, независимо разработанный нашей компанией на основе поглощения передовых технологий производства как внутри страны, так и за рубежом. Он может заменять различные старые металлические распределительные устройства и подходит для трёхфазных сетей переменного тока 50 Гц 3,6-12 кВ. Он используется для приема и распределения электрической энергии, а также для управления, мониторинга и защиты цепей. Он может использоваться для одинарной шины, системы секций с одной шиной или системы с двойной шиной.

Распределительное оборудование соответствует стандартам, включая IEC298 Металлическое распределительное оборудование и управляющее оборудование для номинального напряжения выше 1 кВ и включая 12 кВ, стандарты IEC694 Common Clauses для высоковольтных распределительных устройств и управляющих приборов, китайское распределительное оборудование GB3906 AC с металлическим корпусом для номинальных напряжений от 3,6 кВ до 40,5 кВ, спецификации DL404 Ordering для внутреннего переменного тока высоковольтного распределительного оборудования и немецкий DIN. VDE0670 переменного тока для номинальных напряжений выше 1 кВ. Он также оснащён идеальными и надёжными функциями противодействия неисправности.

2. Модель продукта и импликация

Формат модели: K Y N 28 A - 12 / □□□ - □

3. Условия обслуживания

1. Температура окружающего воздуха: верхняя граница +40°C, нижняя граница -10°C

2. Высота: не более 1000 м

3. Относительная влажность: среднесутковая относительная влажность ≤95%, ежемесячная средняя относительная влажность ≤90%

4. Сейсмическая интенсивность: не более 8 градусов

5. На месте установки отсутствует пожар, взрывная опасность, сильное загрязнение, химическая коррозия и сильная вибрация

6. Если условия обслуживания превышают вышеуказанный объём, пользователь должен вести переговоры с нашей компанией для определения допустимого объема и технических мер

4. Инструкции по заказу

1. Область подачи 10 кВ вытягиваемого распределительного оборудования определяется согласно схеме конфигурации, предоставленной покупателем.

2. Все распределительные приборы оснащены реле, счетчиками и вторичным прибором управления в соответствии с чертежами вторичной проводки, предоставленными проектным институтом.

3. Распределительное оборудование включает клеммы, выключатели и выключатели, соединённые снаружи, а вторичная проводка внутри шкафа полностью соединена согласно схеме вторичной электропроводки.

5. Технические параметры

Предмет

Подразделение

Данные
