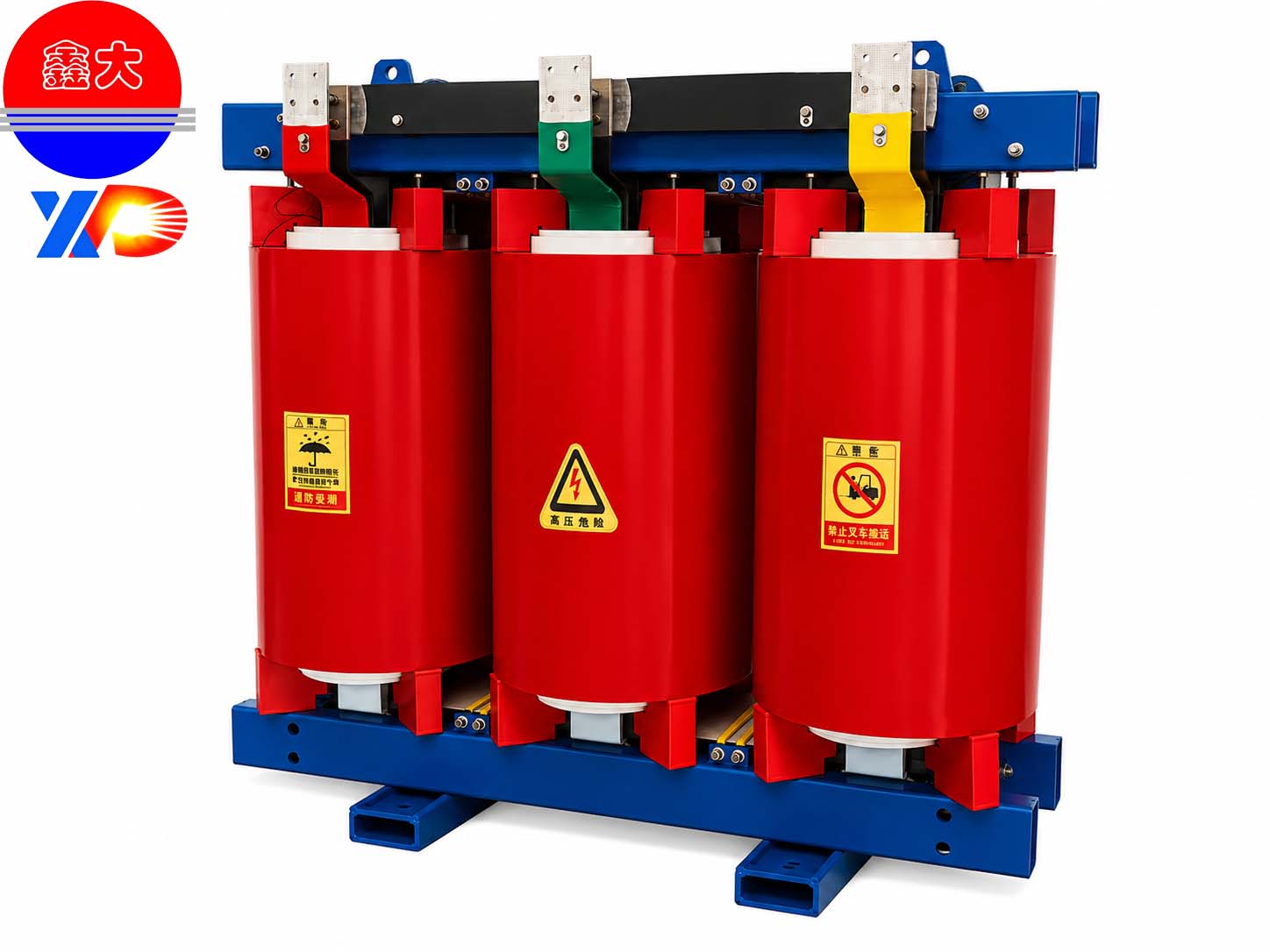

Сухие трансформаторы среднего напряжения

1. Обзор продукта

Трансформаторы серии SCB 10 кВ, изготовленные методом литья из эпоксидной смолы, представляют собой энергосберегающие трансформаторы . В них используется технология вакуумного литья из эпоксидной смолы и многослойная цилиндрическая обмотка с фольговым намотом. Благодаря безмасляным, огнестойким, пожаробезопасным и экологически чистым характеристикам, они широко применяются в городских электросетях, коммерческих зданиях, на заводах, в больницах, метро, центрах обработки данных и других местах с высокими требованиями к безопасности, пожарной безопасности и энергосбережению.

Благодаря стабильной работе и простоте обслуживания, они являются одним из основных элементов распределительных сетей среднего и низкого напряжения.

2. Модель смысла

Высокая эффективность и энергосбережение

Номинальное напряжение: класс 10 кВ (высокое напряжение 10 кВ, низкое напряжение обычно 0,4 кВ)

3. Основные преимущества

1. Высокая эффективность и энергосбережение. Благодаря использованию конструкции класса 11 с низкими потерями , потери холостого хода и потери под нагрузкой значительно превосходят национальные стандарты, что существенно экономит электроэнергию и снижает эксплуатационные расходы. Низкий ток холостого хода снижает потери реактивной мощности, улучшает коэффициент мощности и сокращает инвестиции в компенсацию реактивной мощности.

2. Безопасная и огнестойкая конструкция. Безмасляная конструкция с огнестойким эпоксидным покрытием. Самозатухающая, негорючая, не представляет опасности возгорания, взрыва и утечки масла. Может устанавливаться в распределительных щитах, подвалах и густонаселенных районах, соответствуя противопожарным нормам.

3. Экологически чистый и влагостойкий. Отсутствие запаха и выбросов токсичных газов во время работы. Обладает высокой влагостойкостью, устойчивостью к плесени, солевому туману и загрязнениям, может нормально работать при 100% относительной влажности. Может быть снова запущен в работу без предварительной сушки после выключения, подходит для влажных и прибрежных районов.

4. Надежная работа. Обмотки изготовлены методом вакуумного литья, что обеспечивает высокую механическую прочность, устойчивость к внезапным коротким замыканиям и ударам молнии. Частичный разряд чрезвычайно низок (≤10 пКл), изоляционные характеристики превосходны, а срок службы составляет более 20 лет.

5. Низкий уровень шума и простота обслуживания. Оптимизированная конструкция магнитной цепи обеспечивает низкий уровень шума (50–60 дБ(А)). Компактная конструкция, малый размер, легкий вес и простота установки. Не требует или требует минимального обслуживания. Оснащен интеллектуальным регулятором температуры для сигнализации о перегреве, срабатывания защиты и автоматического управления вентилятором. Доступна связь RS485 для удаленного мониторинга.

4. Основные технические параметры (настраиваемые)
