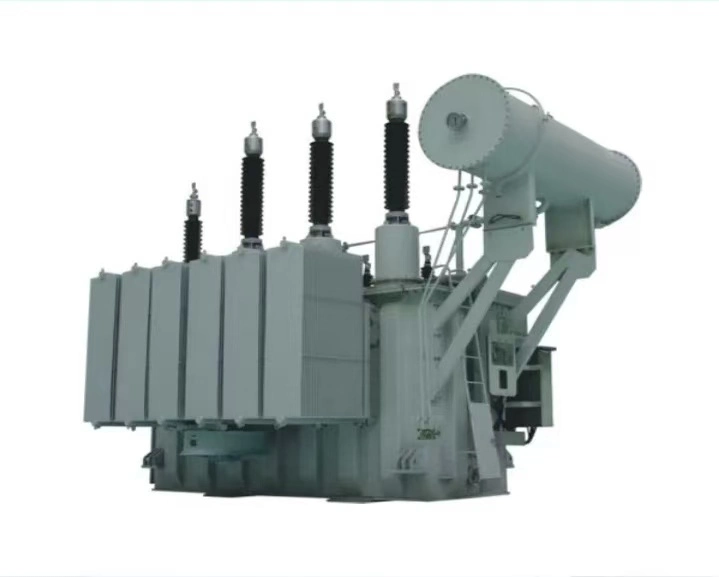

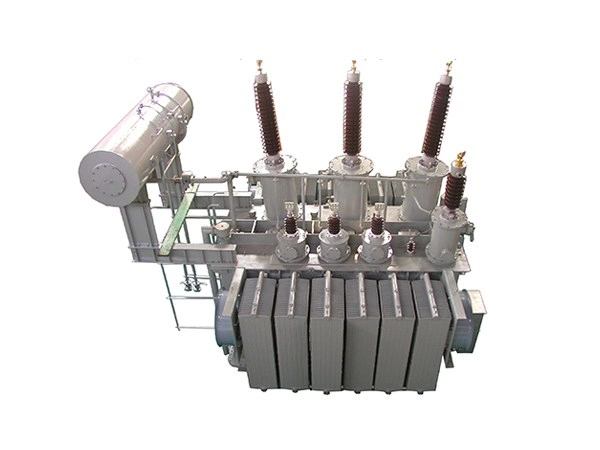

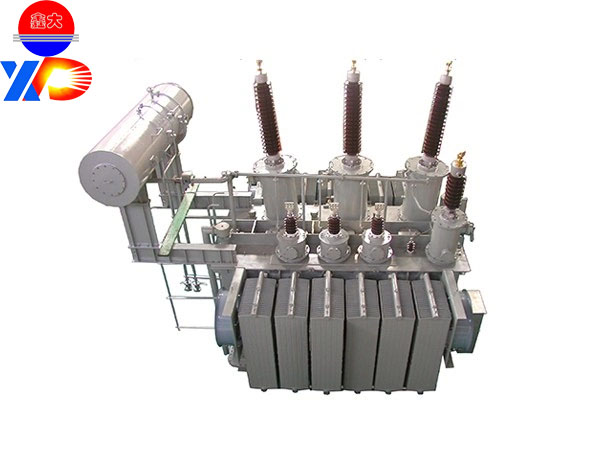

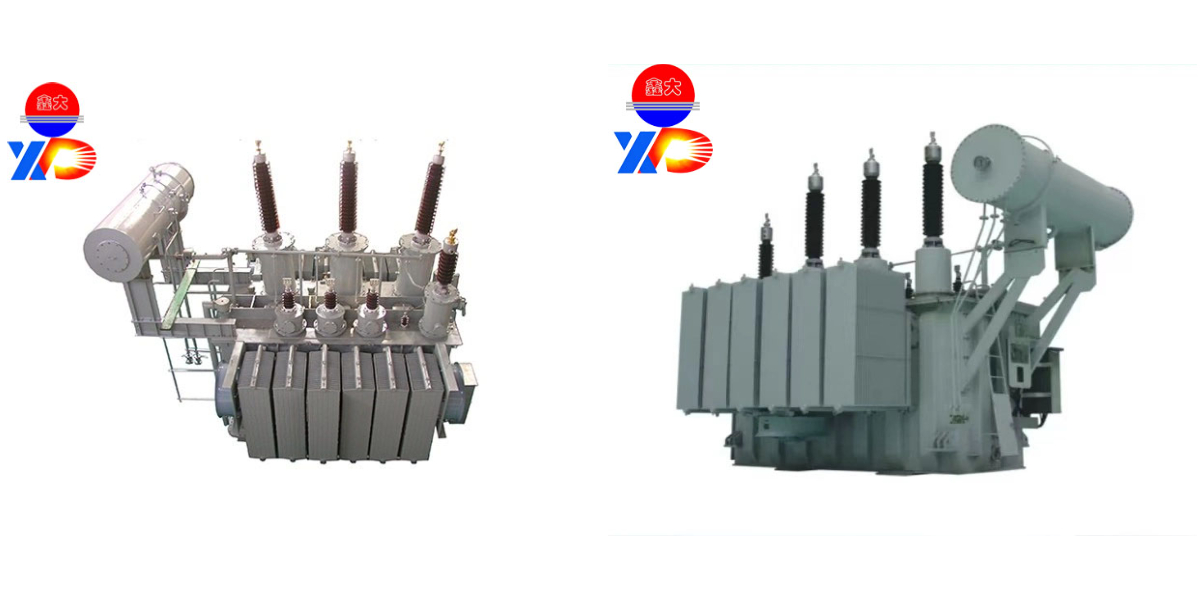

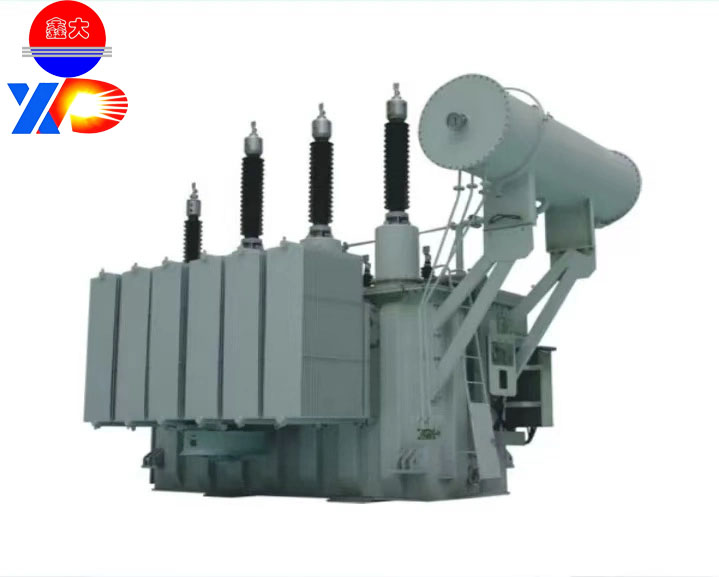

большой силовой трансформатор
1. Трехвитковая конструкция и многовольтовый выход, позволяющие одновременно адаптироваться к многоуровневому электроснабжению 110 кВ/35 кВ/10 кВ, что снижает затраты на оборудование и занимаемую площадь.
2. Регулирование напряжения под нагрузкой на высоковольтной стороне без отключения электроэнергии, с хорошим эффектом стабилизации напряжения, стабильным качеством электропитания и адаптивностью к колебаниям напряжения в электросети.
3. Конструкция с низкими потерями и энергосбережением, потери холостого хода снижены на ≥30% по сравнению с S9, что обеспечивает значительные долгосрочные экономические выгоды от эксплуатации.
4. Высокая устойчивость к короткому замыканию, прочная конструкция катушки и корпуса, а также высокая эксплуатационная надежность.
5. Полностью герметичный и не требующий технического обслуживания, стабильное качество масла, низкая трудоемкость и стоимость технического обслуживания.
6. Низкий уровень шума и защита окружающей среды, подходит для чувствительных зон, таких как жилые и коммерческие районы, обладает высокой адаптивностью к окружающей среде.
1. Обзор продукта и описание модели
Трехфазный трехвитковый маслопогружной трансформатор напряжения с регулированием напряжения под нагрузкой серии SSZ
Его основные особенности включают в себя независимый источник питания с тремя обмотками и стабилизацию напряжения под нагрузкой без прерывания электропитания. Он может одновременно выдавать три уровня напряжения (высокое, среднее и низкое), что делает его хорошо подходящим для многовольтовых электросетей и сценариев с несколькими нагрузками. Это ключевое оборудование в системах передачи и распределения электроэнергии 110 кВ, отличающееся многовольтовым выходом, энергосбережением и стабилизацией напряжения.
Он широко используется на ключевых подстанциях 110 кВ, региональных центрах электроснабжения, крупных промышленных парках, при модернизации городских распределительных сетей, станциях сбора новой энергии и в других местах, где требуется высокая надежность электроснабжения, стабильность напряжения и многодиапазонный выходной сигнал.
2. Основные технические параметры (настраиваемые)
2.1 Основные параметры
Номинальная мощность: 6300 кВА – 125000 кВА
Группа подключения: YNyn0d11 (стандартная), YNyn0yn0 (опциональная)
2.2 Потери и энергоэффективность
Энергоэффективность: Высокоэффективное энергосбережение
2.3 Онлайн-регулирование напряжения
Тип регулирования: Регулирование напряжения под нагрузкой в режиме реального времени (отключение питания не требуется)
Трансформатор: с масляным охлаждением
2.4 Другие ключевые параметры
Класс теплоизоляции:
Метод охлаждения: ONAN / ONAF (для оборудования большой мощности используется OFAF)
Температура окружающей среды: от -30℃ до +45℃
Высота над уровнем моря: ≤1000 метров (до 4000 метров, настраиваемая)
Трансформаторное масло: промышленное масло 25#
3. Конструкция и технические характеристики
3.1 Основные компоненты
Многоступенчатые ступенчатые соединительные элементы, трехзубчатая конструкция.
Отсутствие отверстий для крепления, низкая вибрация, низкий уровень шума.
Фосфатирование и покраска для предотвращения воздействия влаги и коррозии.
Кабельные жилы, которые можно наматывать, позволяют снизить уровень шума и потери.
3.2 Система охлаждения
ONAN: Естественное охлаждение, низкий уровень шума.
ONAF: Вентиляторная поддержка, высокая перегрузочная способность
Интеллектуальное регулирование температуры, автоматическое управление вентилятором.
4. Основные преимущества продукта
Трехфазная обмотка с несколькими выходными напряжениями
Оснащен выходами высокого, среднего и низкого напряжения; уменьшает количество оборудования и занимаемое пространство.
Регулировка нагрузки без отключения питания
Стабильность напряжения, высокая адаптивность к колебаниям в сети, высокое качество электроэнергии.
Сверхнизкие потери и высокая эффективность
Значительный энергосберегающий эффект; короткий срок окупаемости инвестиций.
Низкий уровень шума и экологичность
5. Сценарии применения
Энергетическая сеть: ключевые подстанции 110 кВ, региональное электроснабжение, модернизация городской энергосети.
Крупные промышленные предприятия: металлургия, химическая промышленность, горнодобывающая промышленность, цементная промышленность, крупные промышленные парки.
Градостроительство: коммерческие зоны, жилые районы, метро, аэропорты, железнодорожные вокзалы.
Новая энергетика: фотоэлектрическая и ветроэнергетика, станции сбора и повышения напряжения 110 кВ.
Особые условия окружающей среды: высокогорные плато, низкие температуры, прибрежные солевые брызги, зоны коррозии.
