закрытое распределительное устройство
Безопасность и надежность: улучшена блокировка по пяти параметрам, обеспечено направленное сброс давления при дуговом разряде, имеются превосходные изоляционные характеристики, а также исключены ошибки при эксплуатации и распространение неисправностей.
Высокая производительность: адаптируется к вакуумным выключателям с высоким номинальным током и высокой отключающей способностью, совместим с различными шинными системами и подходит для сложных условий эксплуатации.
Удобство эксплуатации и обслуживания: многосекционная изоляционная конструкция, двухсторонняя система технического обслуживания, стабильная и долговечная конструкция, снижающая общие затраты на протяжении всего жизненного цикла.
Интеллектуальное расширение: поддержка модулей онлайн-мониторинга и связи, а также возможность беспрепятственного подключения к системе автоматизации распределительной сети.
Руководство по эксплуатации распределительного устройства переменного тока XGN2 12 кВ для внутреннего использования, коробчатого типа, в металлическом корпусе.
I. Обзор продукта

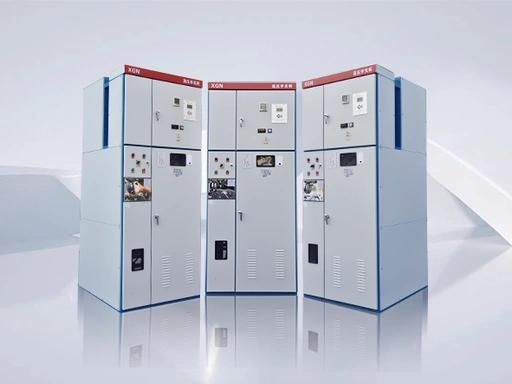

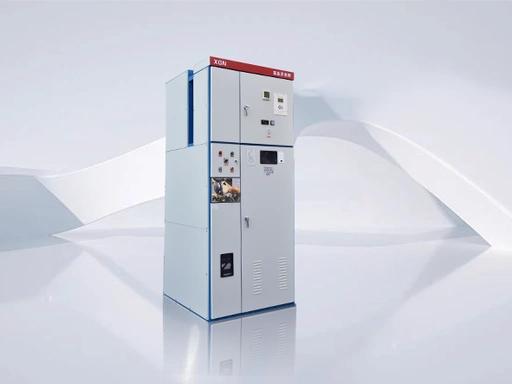

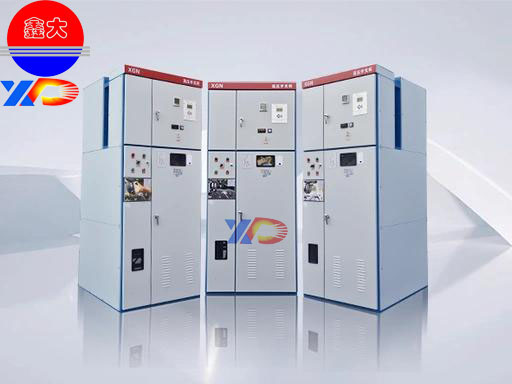

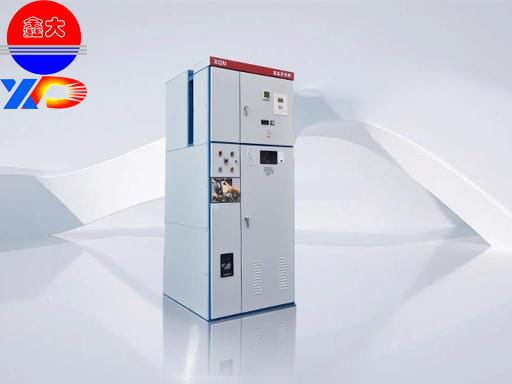

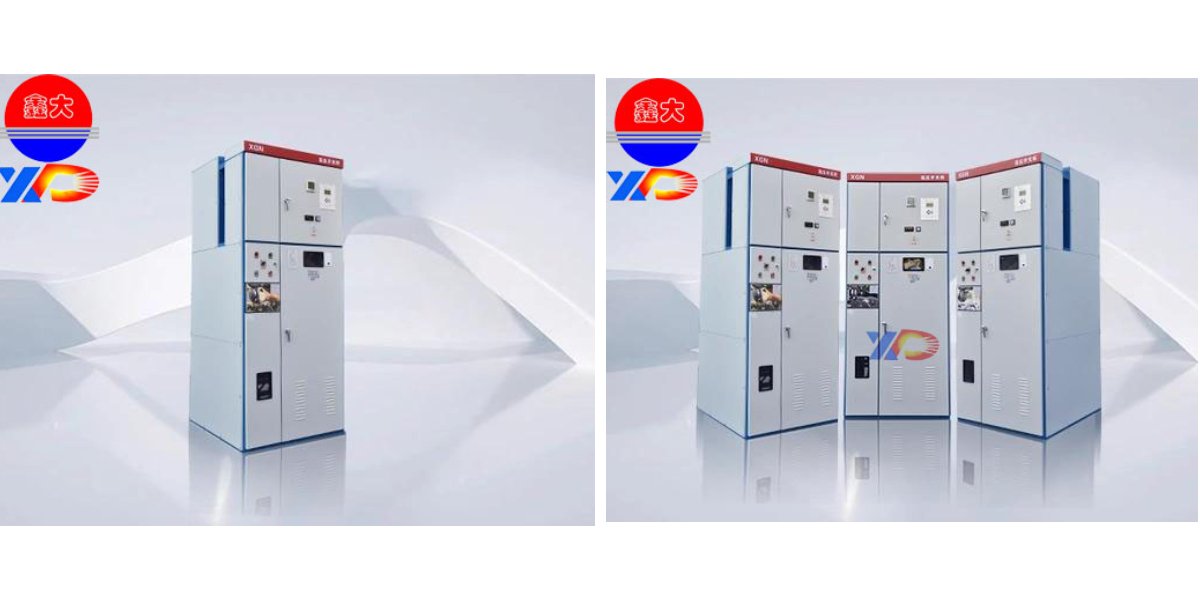

XGN2-12 — это стационарное металлическое распределительное устройство переменного тока коробчатого типа, предназначенное для трехфазных одношинных, двухшинных и одношинных систем с байпасом. Оно подходит для номинальных напряжений 3,6–12 кВ, 50 Гц и номинальных токов 630–3150 А и используется для приема и распределения электроэнергии. Устройство отвечает требованиям различных электростанций, подстанций, а также промышленных и горнодобывающих предприятий.
II. Основные технические характеристики (полный охват, возможность индивидуальной настройки)
Категория параметров
Основные характеристики | Подробное описание | |
Номинальное напряжение | 12 кВ | — |
Номинальный ток | 630A / 1250A / 1600A / 2000A / 3150A | Охватывает все сценарии, от распределения электроэнергии в малых масштабах до крупных промышленных нагрузок. |
Номинальный ток отключения при коротком замыкании | 16 кА/20 кА/31,5 кА/40 кА | Вакуумные выключатели с различной отключающей способностью могут быть выбраны в зависимости от требований. |
Класс защиты | IP2X | — |
Размеры корпуса | Высота: 2650 мм; Ширина: 1100 мм; Глубина: 1200 мм | Размеры могут быть изменены в соответствии с конфигурацией. |
Операционная среда | Температура: от -25°C до +40°C; Влажность: ≤95% (без конденсации); Высота над уровнем моря: ≤2000 м (может быть скорректирована для высокогорных районов). | Подходит для большинства помещений; улучшенные теплоизоляционные характеристики для высокогорных районов. |
Применимые стандарты | ГБ 3906, МЭК 60298, ГБ 311, ДЛ/Т 404 | Полностью соответствует национальным, отраслевым и международным стандартам. |
III. Основные преимущества продукта
1. Максимальная защита безопасности и контролируемые операционные риски.
2. Превосходные эксплуатационные характеристики и адаптивность к сложным рабочим условиям.
3. Гибкая конфигурация шин: поддерживает одинарные, двойные, одинарные шины с обходом и т. д., подходит для различных распределительных сетей.
4. Полная совместимость с условиями эксплуатации: может стабильно работать в условиях от -25℃ до +40℃, на больших высотах, при высокой влажности и т. д., без каких-либо особых ограничений по условиям окружающей среды.
5. Конструкция с изолированным обслуживанием: каждый отсек независим, что позволяет проводить техническое обслуживание внутри отсека, не влияя на работу других цепей.
6. Двусторонняя компоновка для технического обслуживания: передняя и задняя двери, настенный монтаж, отсутствие необходимости в дополнительном пространстве сбоку, высокая эффективность использования площади.
7. Не требующие технического обслуживания основные компоненты: камера гашения дуги вакуумного выключателя не требует технического обслуживания, вся конструкция не имеет уязвимых мест, а затраты на техническое обслуживание низкие.
IV. Типичные сценарии применения
1. Городская распределительная сеть электроснабжения: выступая в качестве входящих, исходящих и секционирующих выключателей распределительной подстанции 10 кВ , она обеспечивает распределение электроэнергии и локализацию неисправностей.
2. Промышленные и горнодобывающие предприятия: Используется для распределения электроэнергии на заводах, шахтах, металлургических и других предприятиях, для защиты важных нагрузок, таких как электродвигатели и вентиляторы.
3. Вспомогательное электроснабжение электростанции: являясь коммутационным оборудованием вспомогательного электроснабжения электростанции, оно обеспечивает надежное электроснабжение вспомогательных систем генераторных установок.
4. Железнодорожный транспорт: Используется в системах электроснабжения тягового транспорта метро, легкорельсового транспорта и других видов железнодорожного транспорта, обеспечивая стабильное и надежное распределение электроэнергии.
5. Подключение к электросети: В качестве коммутационного оборудования для подключения к сети фотоэлектрических, ветроэнергетических и других электростанций, работающих на возобновляемых источниках энергии, обеспечивается безопасная передача электроэнергии. 6. Инфраструктура: Подходит для мест с высокими требованиями к надежности электроснабжения, таких как аэропорты, больницы и центры обработки данных.
