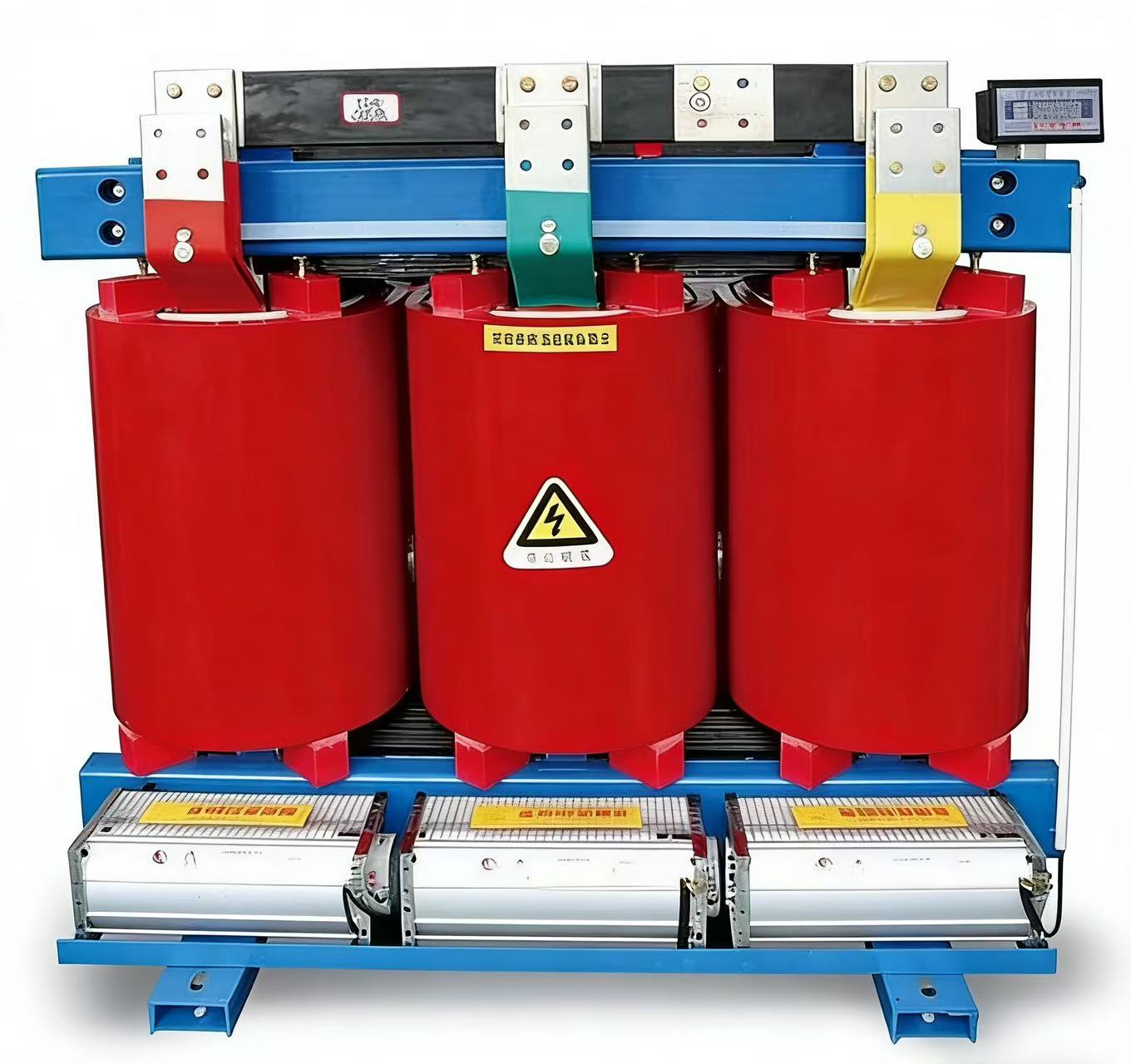

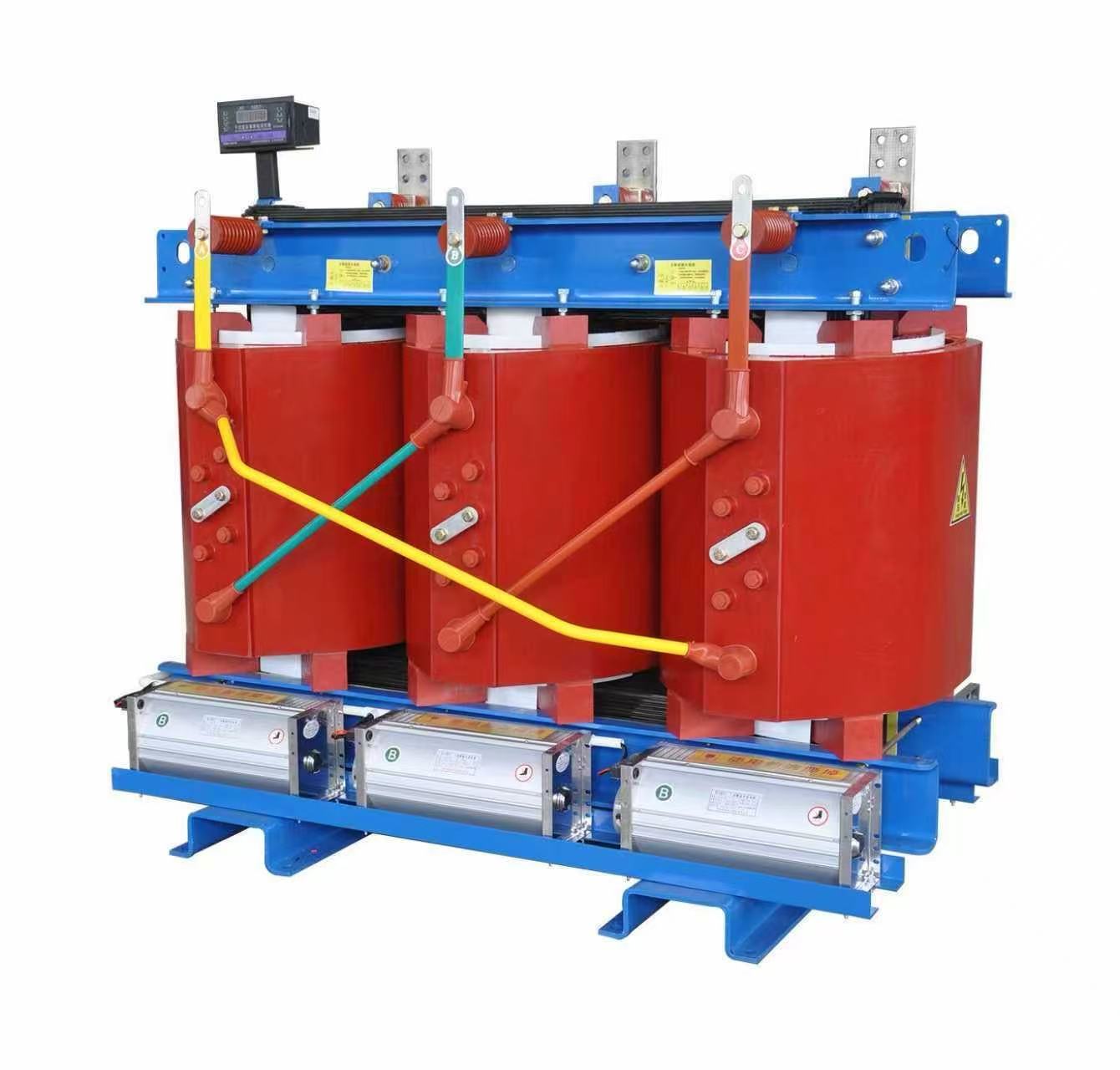

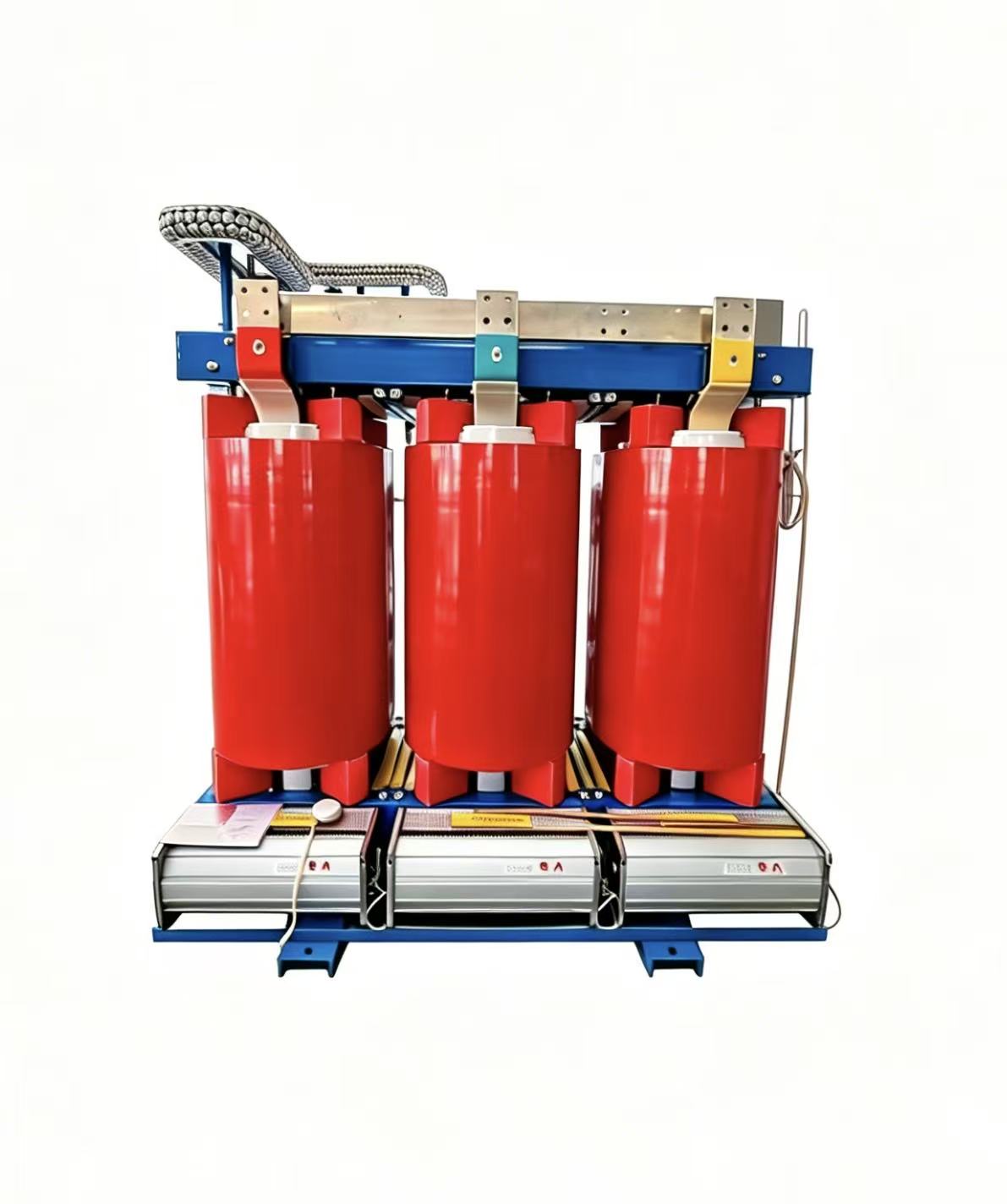

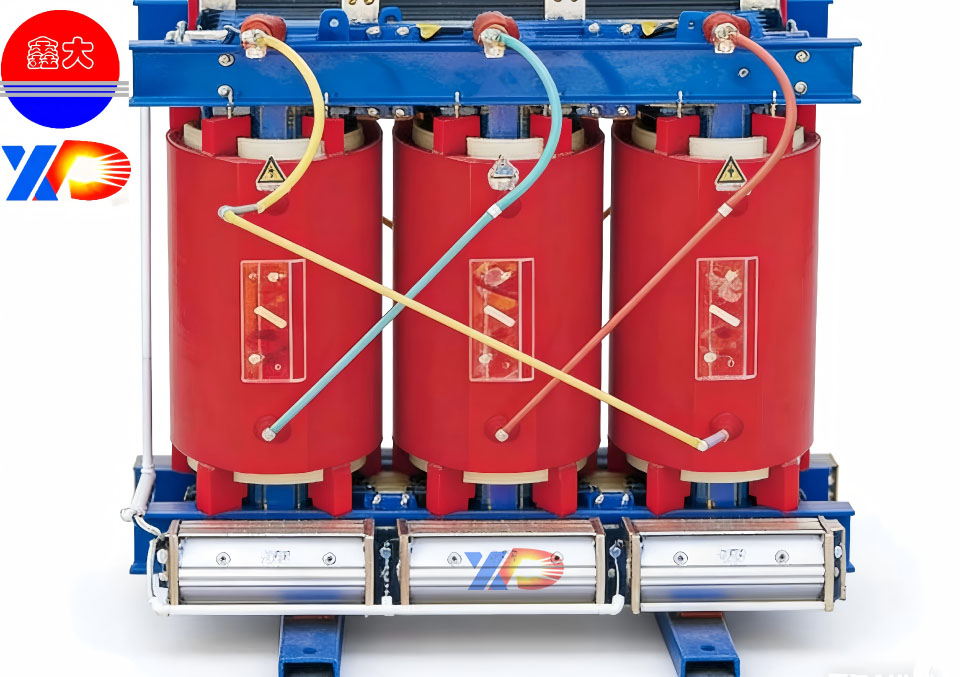

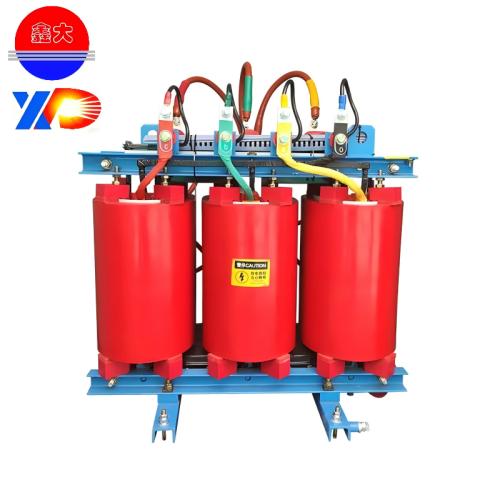

воздухоизолированный сухой тип
1. Энергосбережение и снижение потребления: более высокая энергоэффективность при длительной эксплуатации.
2. Безопасность и огнестойкость: не содержит масла, изготовлен из эпоксидной смолы, взрывозащищенный и экологически чистый.
3. Стабильность и надежность: устойчивость к коротким замыканиям, низкий уровень частичных разрядов и высокие изоляционные характеристики.
4. Устойчивость к погодным условиям и влаге: подходит для влажных, пыльных, прибрежных и других условий.
5. Тихий и простой в обслуживании: низкий уровень шума, не требующий смазки и более длительный срок службы.
I. Определение продукта и применимые стандарты
Сухой трансформатор серии SCB, изготовленный из эпоксидной смолы, представляет собой энергосберегающий силовой трансформатор, разработанный в соответствии со стандартом 10-го типа по низким потерям .
Он изготовлен методом вакуумного эпоксидного литья с полной герметизацией, не содержит масла, огнестойкий и взрывозащищенный, исключая риск утечки масла или загрязнения окружающей среды. Это идеальная альтернатива традиционным трансформаторам с масляным охлаждением в местах, чувствительных к пожарной безопасности, воздействию окружающей среды и шуму.
II. Ключевые технические параметры (настраиваемые)
Элемент | Стандартная спецификация | Примечания |
Номинальная грузоподъемность | 50 кВА-63000 кВА | 50 кВА-63000 кВА |
Группа подключения | Dyn11 (по умолчанию) | Соответствует требованиям к фазе и заземлению. |
Режим охлаждения | АН / АФ | AN: 120% непрерывная нагрузка; AF: 150% |
Класс изоляции | Класс F (155℃) | Повышение температуры обмотки на 100 К, сердечника на 80 К |
Степень защиты | IP20 (по умолчанию), IP30/IP40 опционально | IP20: для использования в помещении (чистота); IP30: для защиты от пыли; IP40: для использования на открытом воздухе. |
Условия окружающей среды | Высота над уровнем моря ≤1000 м; температура от -5℃ до +40℃; влажность ≤95%. | Теплоизоляцию можно регулировать для использования на большой высоте. |
III. Особенности конструктивного решения
Оптимизированное ядро
Используется высококачественная холоднокатаная высокопроницаемая кремнистая сталь (0,30–0,35 мм) с ступенчатыми нахлесточными соединениями под углом 45° для уменьшения гистерезиса и потерь от вихревых токов.
Эпоксидное покрытие обеспечивает превосходную влаго- и антикоррозийную защиту. Немагнитные крепежные ремни снижают вибрацию и шум.
Усовершенствованная технология намотки
Обмотка высокого напряжения: проводник из бескислородной меди.
Низковольтная обмотка: высокоточная медная фольга. Вакуумное эпоксидное литье с армированием стекловолокном, высокая плотность, отсутствие пузырьков и пустот. Частичный разряд ≤10 пКл. Высокая механическая прочность и превосходная устойчивость к короткому замыканию, отсутствие растрескивания и старения при длительной эксплуатации.
IV. Основные преимущества в производительности
Безмасляная конструкция исключает риски возгорания, взрыва и загрязнения окружающей среды.
Огнестойкость достигает уровня FV0, самозатухание, отсутствие токсичных газов. Может устанавливаться непосредственно в подвалах, больницах, аэропортах, промышленных зонах без маслохранилищ или противопожарных отсеков.
Повышенная устойчивость к воздействию погодных условий и загрязнению окружающей среды.
Полностью герметичная конструкция: влаго-, пыле-, противоконденсационная, противозагрязняющая.
Стабильная работа при 100% влажности, соляном тумане на побережье и сильном загрязнении воздуха. Предварительная сушка после длительного простоя не требуется.
Стабильная работа и низкий уровень шума.
Высокая механическая прочность, превосходная устойчивость к короткому замыканию и ударным волнам.
Низкий уровень частичных разрядов, стабильная изоляция. Уровень шума: 50–60 дБ(А), подходит для жилых районов, школ, больниц.
Не требует технического обслуживания и имеет длительный срок службы.
Замена или долив масла не требуется; только регулярная очистка от пыли и проверка соединений.
Мощность: 50 кВА-63000 кВА
Настраиваемое напряжение, степень защиты и режимы охлаждения. Подходит для использования в помещениях, на открытом воздухе, во влажных, пыльных и прибрежных условиях.
V. Типичные области применения
Электросети: подстанции 35 кВ, модернизация городских/сельских сетей, понижающие подстанции для промышленности и горнодобывающей промышленности.
Общественные здания: торговые комплексы, офисы, гостиницы, метро, аэропорты, больницы, школы.
Специализированные отрасли промышленности: химические зоны, угольные шахты, нефтеперерабатывающие заводы, фармацевтическая промышленность, прибрежные районы с высокой влажностью.
Экологически чувствительные зоны: жилые кварталы, школы, зоны охраны окружающей среды.
Новые источники энергии: малые и средние фотоэлектрические электростанции, распределительные подстанции ветропарков.
