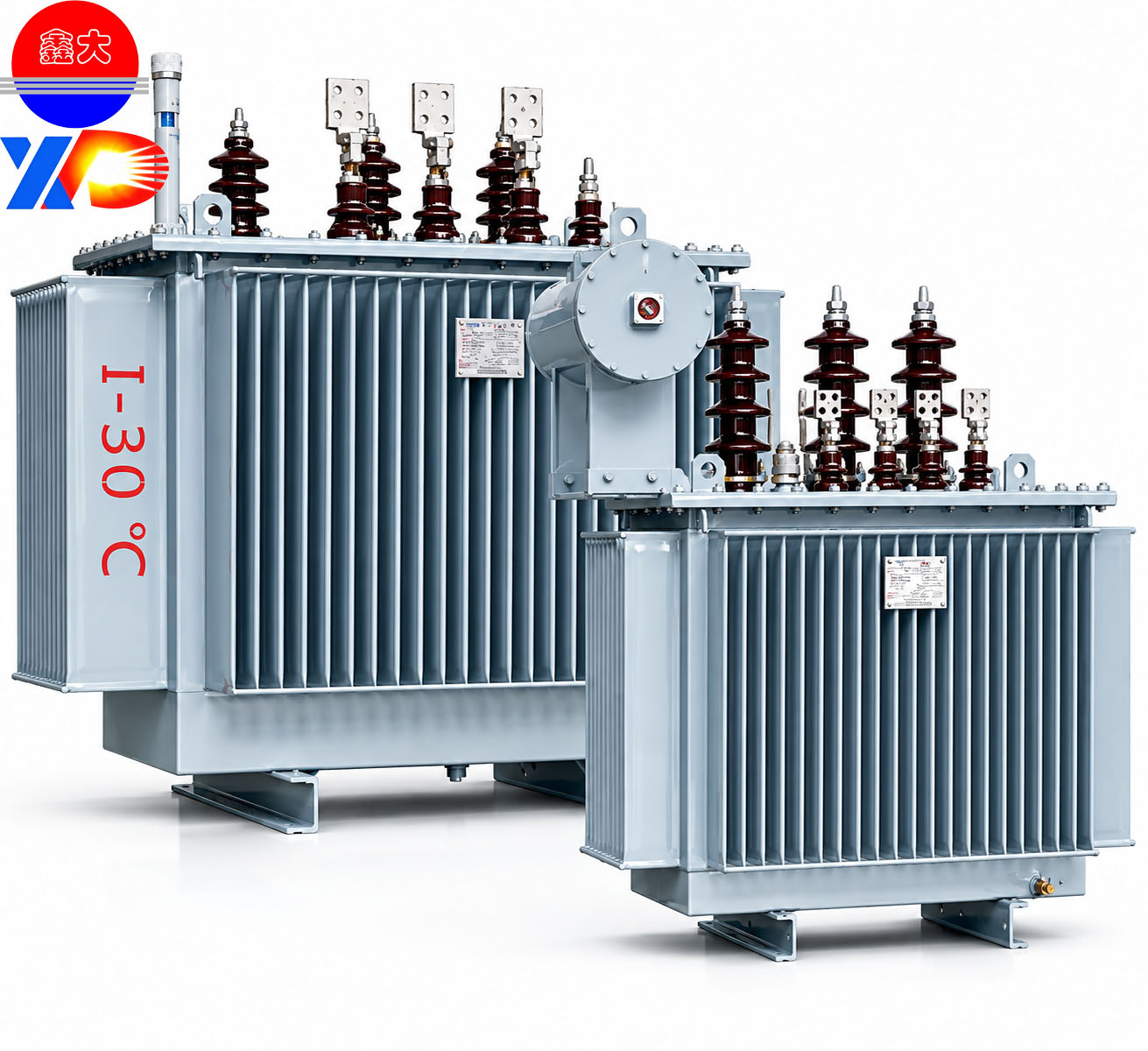

Герметичный трансформатор

Введение продукта

1. Сердечник Rron: листы с высокой магнитной проводимостью, полными диагональными швовами, ступенчатым перекрытием и структурой полиэфирной ленты для удовлетворения требований трансформаторов с минимальными потерями нагрузки и низким уровнем шума. Установив виброизоляционные колодки между корпусом и масляным баком, что эффективнее снижает передачу вибрации железного сердечника в масляный бак.

2. Обмотка: выбирается высококачественная безкислородная медь с низким сопротивлением, которая наматывается на горизонтальные намоточные станки и крупные вертикальные машины с ЧПУ с современными осевыми и радиальными компрессионными устройствами. Разумная транспозиция между параллельными проводами и использование магнитного экранирования для направления потока утечки при необходимости эффективно снижают потери на нагрузку трансформатора. Разумно спроектировать изоляционную конструкцию для повышения способности трансформатора выдерживать перенапряжения; Оптимизация распределения витков обмоток, увеличение радиальной поддержки и осевой компрессии обмоток, использование предварительной обработки с помощью амортических блоков, общего узла обмоток и процессов высыхания при постоянном напряжении значительно повышают способность трансформаторов сопротивляться ударному току.

3. Масляный бак: использует структуру дзволочной банки или цилиндра, процесс защиты от углекислого газа, выбор уплотнительных материалов и механическую обработку канавки резиновой прокладки. В сочетании со строгими процедурами тестирования на утечки эти меры минимизируют вероятность протечки трансформатора.

4. Использование радиаторов с пластинами или воздушных охладителей нового типа значительно улучшает внешний вид трансформаторов. Использование оборудования для холодного прессования для соединения проводов при холодном прессовании улучшило чистоту корпуса устройства; Вакуумная обработка и вакуумное масло трансформаторов эффективно снижают уровень частичного разряда и i

Подтвердить надёжность работы трансформаторов.

5. Между корпусом трансформатора и масляным баком применяется структура «шестинаправленного позиционирования», чтобы обеспечить устойчивость трансформатора к воздействию транспорта и землетрясениям

6. Поверхностная обработка и покрытие: на поверхности топливного бака проводится мелкая обработка, включая семь процессов, таких как кислотная промывка и фосфатинг, а также распыляется специальной антикоррозионной краской, чтобы покрытие не отслаивалось и не коррозировали стальные конструкционные элементы.

Параметры продукта (настраиваемые)

Это основная энергосберегающая модель трехфазных распределительных трансформаторов класса 10 кВ с масляным погружением в масло и регулированием напряжения без возбуждения.

1. Общие технические параметры

Комбинация напряжений: 10±5%/0,4 кВ (широко используемый), 6/0,4 кВ, 35/0,4 кВ

Символ группы соединений: Dyn11 (приоритет), Yyn0

Метод охлаждения: ONAN (самоохлаждение, погружаемое в масло)

Метод регулирования напряжения: невозбуждающее напряжение, ±5% или ±2×2,5%

Уровень изоляции: высокое напряжение LI75kV/AC35kV; Низковольтный LI20kV/AC8kV

Предел повышения температуры: верхнее масло 55K, намотка 65K (метод сопротивления)

Условия работы: на улице/в помещении, высота ≤1000 м, температура окружающей среды -25°C~+40°C

Особенности продукта

· Низкие потери без нагрузки

Использует высококачественный лист кремниевой стали с высокой проницаемостью и оптимизированную структуру сердечника, с низким энергопотреблением даже при небольшой нагрузке.

· Низкий уровень шума

Оптимизированная конструкция магнитных цепей и укладки сердечников обеспечивает низкий уровень шума во время работы, что подходит для жилых районов, заводов и других случаев.

· Высокая надёжность и длительный срок службы

Полностью герметичная конструкция (S11M) эффективно предотвращает утечку масла и влагу, замедляет старение изоляции и требует меньшего ухода.

· Широкое применение

Подходит для систем питания 10 кВ/0,4 кВ, 6 кВ и 35 кВ.

Широкий диапазон мощности: 10KVA-5000KVA.

Можно использовать как в помещении, так и на улице.

· Безопасная и стабильная эксплуатация

Хорошие возможности выдерживать короткое замыкание и перегрузку.

Оснащён газовым реле, термометром, устройством сброса давления и другими защитными средствами.

Преимущества продукта

1. Разумная конструкция: использование современных вычислительных технологий для анализа электрических, магнитных, механических и тепловых характеристик трансформаторов, а на основе этого — проектирование строительных чертежей, чтобы сделать конструкцию продукта более разумной и полной.

2. Продвинутая производительность: Перфор-манс продукта также может быть специально разработан в соответствии с требованиями пользователя.

3. Безопасный и надёжный: На основе анализа электрических, магнитных, механических и тепловых свойств трансформатора, конструкция изоляции обмотки, распределение вида ампер и система охлаждения разработаны так, чтобы повысить способность трансформатора выдерживать воздействие перенапряжения и тока короткого замыкания без опасений локального перегрева.

4. Предпочтительные компоненты: Выбирайте высококачественные отечественные или импортные компоненты в соответствии с требованиями пользователя, что дополнительно повышает надёжность работы продукта.

Сценарии применения

· Городская и сельская электросеть

Общественные распределительные трансформаторы для жилых кварталов, улиц и сельских электросетей.

· Промышленные и горнодобывающие предприятия

Заводское электроснабжение, распределение мастерских, малое и среднее промышленное и горнодобывающее оборудование.

· Коммерческие и общественные здания

Торговые центры, супермаркеты, больницы, школы, офисные здания, отели.

· Инфраструктурные проекты

Дороги, мосты, насосные станции водоснабжения и дренажа, строительные площадки.

· Новые энергетические поддерживающие объекты

Фотоэлектрические электростанции, интеграция ветровой энергетики, малые системы производства и распределения электроэнергии.
