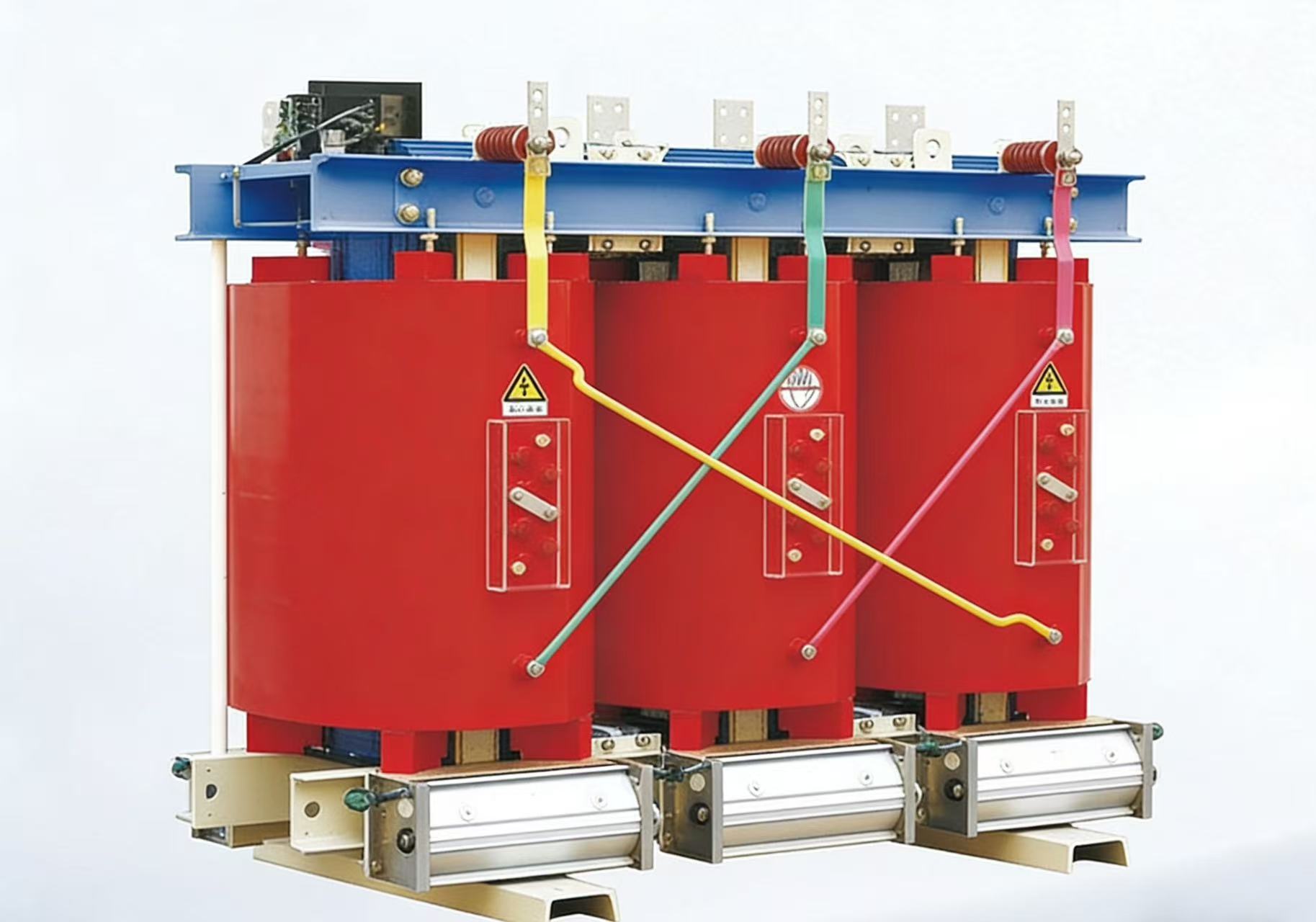

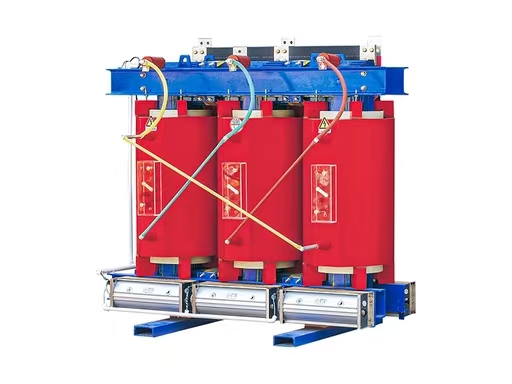

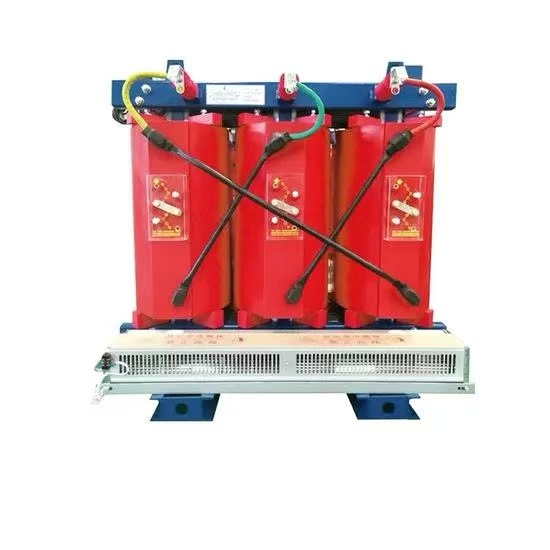

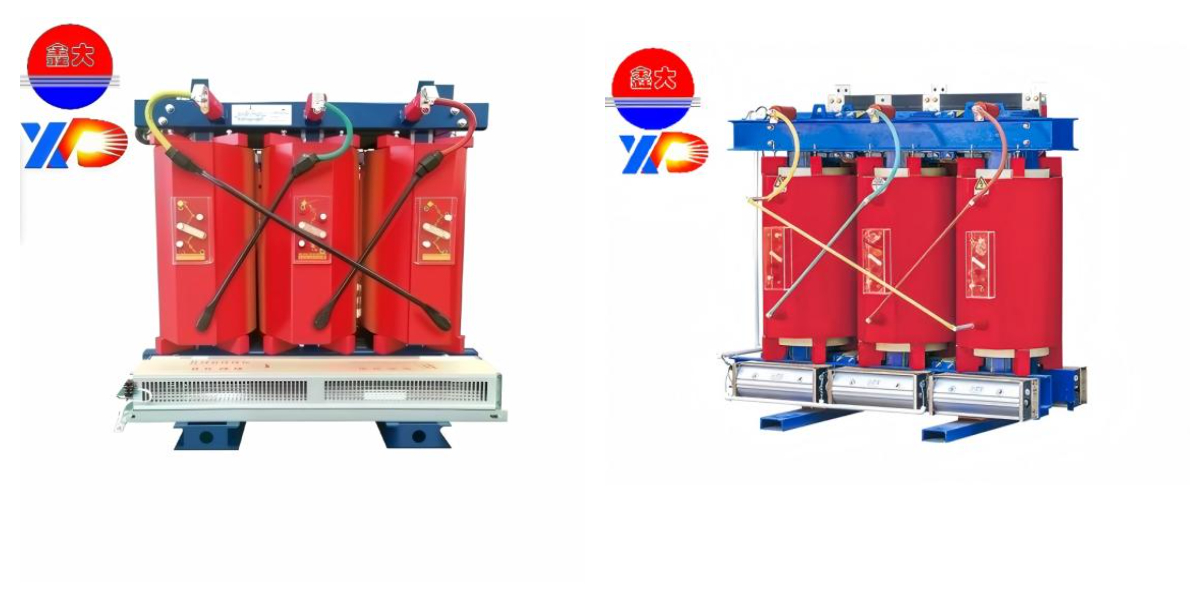

трансформатор воздушного типа
1. Сверхвысокая энергоэффективность: еще большая экономия энергии при длительной эксплуатации.
2. Безопасность: не содержит масла, изготовлен из эпоксидной смолы, огнестойкий и взрывозащищенный, может устанавливаться внутри помещений и в распределительных щитах.
3. Высокая надежность: высокое сопротивление короткому замыканию, малый частичный разряд, стабильные изоляционные характеристики.
4. Сверхнизкий уровень шума: оптимизированный железный сердечник, низкий уровень шума, подходит для больниц, школ и жилых районов.
5. Не требует технического обслуживания: влаго-, пыле- и противозагрязняющее действие, не требует замены масла, более длительный срок службы.
I. Определение продукта и применимые стандарты
Трансформатор SCB с эпоксидным литьем, изготовленный из сухого сплава, представляет собой трехфазный распределительный трансформатор с ультранизкими потерями, имеющий 12 сердечников. Он дополнительно снижает потери холостого хода и нагрузки, улучшает шумовые характеристики и устойчивость к короткому замыканию, сохраняя при этом безмасляную, высокоогнестойкую и взрывозащищенную конструкцию.
Применимые стандарты:
Серия IEC 60076
Класс изоляции: класс F (максимальная рабочая температура 155℃)
Огнестойкость соответствует стандарту GB/T 14598.13, класс огнестойкости FV0, не поддерживает горение, не выделяет токсичных паров.
Безмасляная конструкция полностью исключает утечку масла и риск возгорания.
II. Ключевые технические параметры (настраиваемые)
Элемент | Стандартная спецификация | Примечания |
Номинальное напряжение (ВН/НН) | Высокое напряжение: 35 кВ, отвод от цепи ±2×2,5% Низкое напряжение: 0,4 кВ (трехфазное четырехпроводное) | Настраиваемый диапазон 0,69 кВ/1,14 кВ; переключатель ответвлений работает только при выключенном питании. |
Номинальная грузоподъемность | Стандартная мощность: 30 кВА–2500 кВА, до 3150 кВА | 100,200,400,630,1000,1600,2000кВА |
Группа подключения | Dyn11 (по умолчанию) | Высоковольтная схема «треугольник», низковольтная схема «звезда» с нейтралью; подходит для заземления и релейной защиты. |
Режим охлаждения | АН / АФ | AN: 120% непрерывная нагрузка; AF: 150% непрерывная нагрузка |
Изоляция и повышение температуры | Класс F; обмотка 100 кОм, сердечник 80 кОм. | Вакуумное литье + стекловолокно; PD ≤10 пКл |
Степень защиты | Стандарт IP20, IP30/IP40 опционально. | IP20: для использования в чистом помещении; IP40: для использования на открытом воздухе / при сильном запылении |
Условия окружающей среды | Высота над уровнем моря ≤1000 м; температура от -5℃ до +40℃; влажность ≤95%. | Теплоизоляция снижена для использования на больших высотах; морозостойкая конструкция опционально. |
III. Особенности конструктивного решения
Основная система
Высокопроницаемая ориентированная по зерну холоднокатаная кремнистая сталь (0,30–0,35 мм), ступенчатое нахлесточное соединение под углом 45°.
Эпоксидное покрытие для защиты от влаги и ржавчины. Крепится немагнитными крепежными ремнями, низкий уровень вибрации. Уровень шума: на 2–3 дБ(А) ниже, чем у SCB11, обычно ≤52 дБ(А).
Технология намотки
Низковольтная обмотка: высокоточная медная фольга; высоковольтная обмотка: проводник из бескислородной меди.
Вакуумное эпоксидное литье с армированием стекловолокном, без пузырьков и пустот, чрезвычайно высокая механическая прочность. Равномерное распределение тока, низкие потери на вихревые токи. Отличная устойчивость к короткому замыканию и перенапряжению от молнии.
Контроль и мониторинг температуры
Холоднокатаная сталь с электростатическим напылением, оптимизированные вентиляционные жалюзи.
Степень защиты IP30/IP40, влаго- и пылезащитная конструкция. Съемный корпус для удобства обслуживания. Медные клеммы с низким контактным сопротивлением и надежным соединением.
Устройство для переключения ответвлений и проводка
Переключатель ответвлений вне цепи на стороне высокого напряжения со стабильным контактом.
Низковольтные медные клеммы для упрощения монтажа проводки и расширения мощности.
IV. Основные преимущества в производительности
Повышенная энергоэффективность
Высокая эффективность и энергосбережение
При частоте потребления 8000 часов в год и 70%-ной нагрузке, мощность 1000 кВА позволяет сэкономить около 500 кВт·ч в год по сравнению с SCB11.
Сверхбезопасный и экологичный
Безмасляный, огнестойкий (класс огнестойкости FV0), не выделяет токсичных газов.
Может устанавливаться непосредственно в центрах потребления электроэнергии зданий (высотных зданиях, больницах, метро) без маслоотделительных ям или противопожарных перегородок.
Высокая адаптивность к окружающей среде
Полностью герметичная конструкция: влагонепроницаемая, пыленепроницаемая, устойчивая к солевому туману, предотвращает образование конденсата.
Стабилен в прибрежных, высоковлажных и сильно загрязненных промышленных условиях. Предварительная сушка после длительного простоя не требуется.
Высокая надежность и отсутствие необходимости в техническом обслуживании
Частичный разряд ≤10 пКл, медленное старение изоляции.
V. Типичные области применения
Электросети: подстанции 35 кВ, реконструкция городских/сельских сетей, понижающие подстанции в индустриальных парках.
Общественные здания: офисы, торговые центры, аэропорты, метро, больницы, школы.
Опасные отрасли промышленности: химические заводы, угольные шахты, нефтеперерабатывающие заводы, фармацевтические предприятия.
Прибрежные районы и районы с высокой влажностью
Новые источники энергии: подстанции повышения мощности для малых и средних солнечных/ветровых электростанций.
