электрическая подстанция

1. Обзор продукта

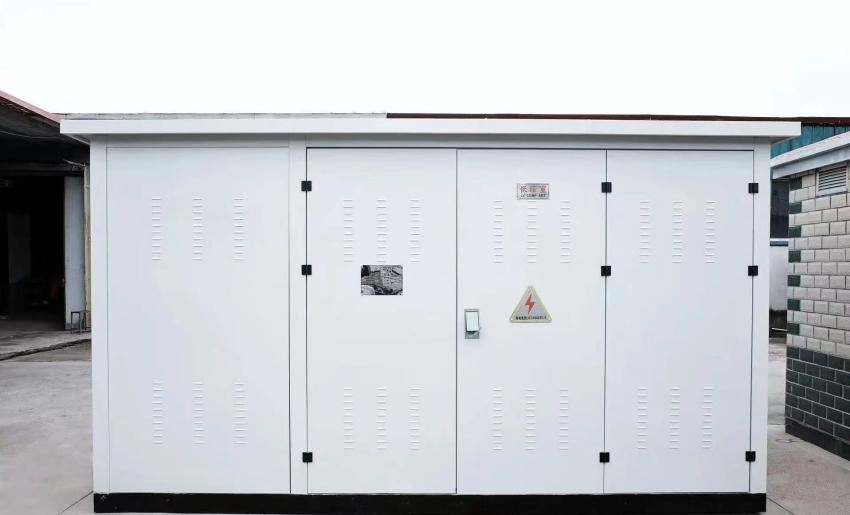

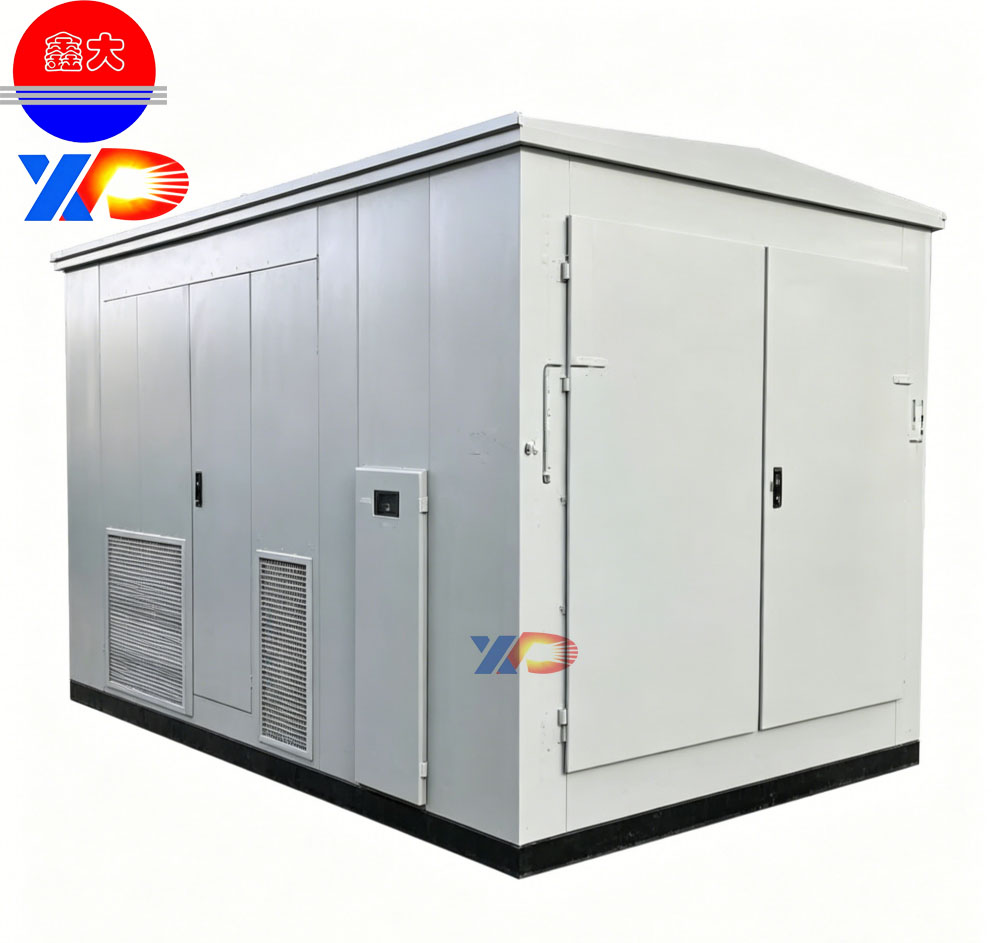

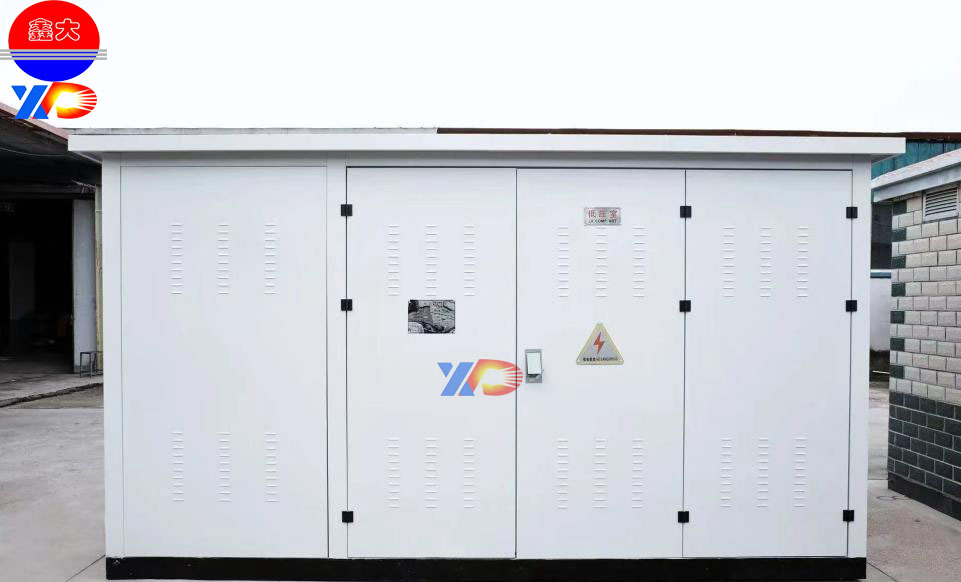

Предварительно установленная подстанция серии YB□-12 ( трансформатор европейского типа ) представляет собой полный комплект оборудования для распределения электроэнергии, разработанный компанией Xinda Transformer для удовлетворения потребностей в строительстве городских электросетей. Она объединяет высоковольтные распределительные устройства , трансформаторы и низковольтное оборудование для распределения электроэнергии в соответствии с заранее определенной схемой.

Разработанный для трехфазных систем переменного тока напряжением 12 кВ и частотой 50 Гц с максимальной мощностью 1600 кВА, этот продукт широко используется в городских высотных зданиях, городском и сельском строительстве, элитных виллах, парках, жилых комплексах, высокотехнологичных зонах развития, малых и средних предприятиях, горнодобывающей и нефтедобывающей промышленности, а также в сценариях временного электроснабжения строительных объектов. Он служит приемно-распределительным устройством в энергосистеме, поддерживая как кольцевое электроснабжение, так и радиальное терминальное электроснабжение, и обладает такими основными преимуществами, как малый размер, компактные габариты, гибкость выбора, удобство установки, короткий цикл ввода в эксплуатацию и мобильность с центрами нагрузки.

2. Модель продукта и её значение

3. Условия окружающей среды при оказании услуг

• Температура окружающей среды: максимум +40℃, минимум -25℃.

• Высота над уровнем моря: стандартная ≤ 2000 м; возможна высота до 4000 м при использовании специально разработанных трансформаторов и низковольтных компонентов.

• Требования к установке: Вертикальный наклон ≤ 5°, отсутствие сильной вибрации или ударов.

• Влажность: Влажность воздуха ≤ 90 % (при +25℃)

• Экологические требования: Отсутствие проводящей пыли, взрывоопасных веществ и газов, вызывающих коррозию металлов и электрических компонентов.

• Скорость ветра на открытом воздухе: ≤ 35 м/с

4. Особенности конструкции изделия

1. Гибкая конструкция корпуса, превосходные показатели защиты.

   Разработанный с учетом передовых международных технологий и практических потребностей страны, этот корпус отличается прочностью, теплоизоляцией и вентиляцией, пылезащитой, защитой от мелких животных, привлекательным внешним видом и удобством в обслуживании. Материалы корпуса могут быть выбраны по желанию заказчика, включая алюминиевый сплав, сталь, несущие пластины, нержавеющую сталь и неметаллические материалы (например, стекловолоконный цемент), что позволяет адаптировать его к различным сценариям применения.

2. Широкий выбор основных компонентов, высокая адаптивность.

   Высоковольтная сторона в стандартной комплектации оснащена выключателями нагрузки, также доступны вакуумные выключатели с полным набором функций защиты от неправильной эксплуатации. В качестве опции предлагаются распределительные устройства кольцевой сети XGN20-12L SF6, HXGN15A, HXGN17 и другие; трансформаторы могут быть масляными, полностью герметичными, сухими и других типов; оборудование низковольтных помещений может быть типа GGD и других типов, уже зарекомендовавших себя.

3. Полная защита, простота в использовании

   Подстанция обладает полным набором функций защиты и проста в эксплуатации; при необходимости может быть настроено измерение высокого и низкого напряжения, а также, в соответствии с требованиями заказчика, могут быть установлены автоматические устройства компенсации реактивной мощности для повышения качества электроэнергии.

4. Конструкция с теплоизоляцией, адаптируемая к сложным условиям эксплуатации.

   Крыша коробчатого типа имеет двухслойную конструкцию с заполнением пенополиэтиленом в промежуточном слое, что обеспечивает превосходные теплоизоляционные характеристики. Внутри высоковольтного и низковольтного помещений установлены независимые верхние плиты, а трансформаторная камера оборудована системами защиты от конденсации, автоматического контроля температуры, а также системами отопления и охлаждения, что обеспечивает стабильную работу оборудования в условиях перепадов температур.

5. Гибкая конструкция системы вентиляции, безопасная эксплуатация и техническое обслуживание.

   В помещении используется естественная вентиляция, но возможно и установка оборудования для принудительной вентиляции. На наружных сторонах дверей и боковых панелей в местах расположения жалюзи установлены пылезащитные устройства, а полная спецификация по технике безопасности гарантирует безопасность персонала, занимающегося эксплуатацией и техническим обслуживанием.

5. Требования к установке, эксплуатации, техническому обслуживанию и заказу.

(1) Установка и эксплуатация

• После подъема изделия на фундамент затяните анкерные болты, соедините входящие и исходящие линии и проведите комплексную проверку перед передачей электроэнергии.

• Перед заменой высоковольтного предохранителя сначала отключите выключатель нагрузки, затем откройте дверцу для проведения работ и технического обслуживания. Эксплуатация под напряжением строго запрещена.

• При осмотре сначала отключите электропитание и выполняйте работы строго в соответствии с инструкцией по эксплуатации.

(2) Требования к заказу

• При оформлении заказа, пожалуйста, укажите модель изделия, технические характеристики, количество, модель и характеристики электрических компонентов, а также цвет окраски корпуса.

• Если у пользователей есть другие пожелания, их можно указать при оформлении заказа.

6. Применимые сценарии

• Городские высотки, жилые комплексы, роскошные виллы, парковые зоны.

• Зоны развития высоких технологий, малые и средние предприятия, горнодобывающие и нефтяные месторождения.

• Временное электроснабжение строительных площадок, реконструкция городских и сельских электросетей.

• Торговые комплексы, гостиницы, крупные площадки, общественная инфраструктура

7. Бренд и обеспечение качества

Компания Xinda Transformer специализируется на исследованиях, разработках и производстве энергетического оборудования. Мы предоставляем профессиональную предпродажную техническую поддержку, консультации по установке на месте, а также послепродажное обслуживание и ремонт, обеспечивая безопасное и надежное электроснабжение для наших клиентов.
