1. Обзор продукции

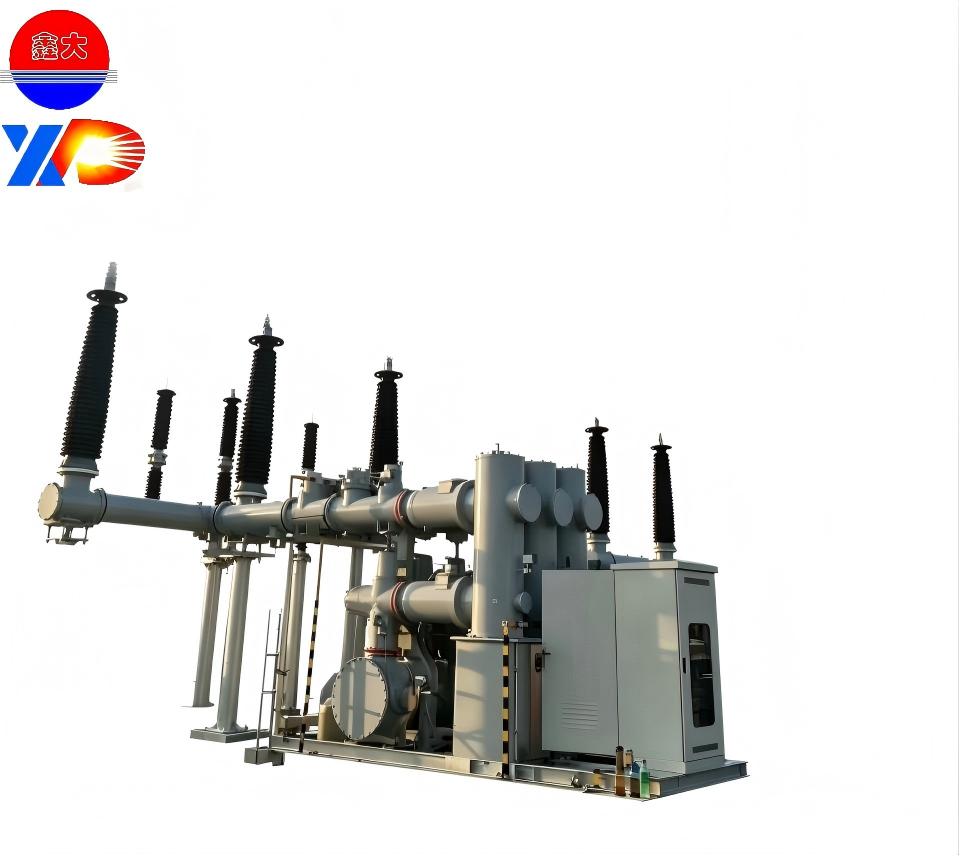

Комплектное распределительное устройство с элегазовой изоляцией (КРУЭ) на напряжение 220 кВ представляет собой полностью закрытое, компактное и модульное высоковольтное оборудование, широко применяемое в современных энергосистемах. В отличие от традиционных открытых распределительных устройств (ОРУ), в КРУЭ 220 кВ все основные токоведущие элементы высокого напряжения размещены внутри герметичного металлического корпуса, заполненного элегазом (SF6) высокой чистоты. Такая передовая конструкция полностью изолирует электрические компоненты от воздействия окружающей среды, обеспечивая превосходные изоляционные свойства, высокую эффективность гашения дуги и устойчивость к загрязнениям.

Наше оборудование КРУЭ 220 кВ производится в строгом соответствии с международными стандартами МЭК (IEC) и национальными техническими требованиями к высоковольтному электрооборудованию. Оно предназначено для использования в проектах передачи и распределения электроэнергии напряжением 220 кВ, обеспечивая надежное выполнение функций коммутации, отключения, защиты и изоляции на электрических подстанциях, электростанциях, промышленных энергообъектах, а также при модернизации городских сетей и создании систем электроснабжения крупных инфраструктурных объектов. Благодаря высокой эксплуатационной надежности, минимальному воздействию на окружающую среду и крайне низкому уровню отказов, данное оборудование КРУЭ стало предпочтительным решением для современных компактных городских подстанций и энергообъектов, эксплуатируемых в сложных климатических условиях по всему миру.

2. Основные технические параметры

Номинальное напряжение: 220 кВ

Номинальная частота: 50 Гц / 60 Гц

Номинальный ток: 1250 А / 1600 А / 2000 А / 3150 А (по выбору)

Номинальный ток отключения короткого замыкания: 40 кА / 50 кА

Номинальный кратковременный выдерживаемый ток: 40 кА (3 с) / 50 кА (3 с)

Номинальное рабочее давление элегаза (SF6): 0,6 МПа (стандартное)

Минимальное рабочее давление: 0,52 МПа

Скорость утечки газа: ≤0,05% в год

Высота установки над уровнем моря: ≤2000 м

Рабочая температура: от -30°C до +40°C

Уровень изоляции: полное соответствие стандарту IEC 62271

3. Сценарии применения

Распределительные устройства с КРУЭ 220 кВ широко используются в различных высококачественных проектах по передаче и преобразованию электроэнергии по всему миру:

Ключевые подстанции 220 кВ в городах и проекты модернизации городских сетей

Тепловые электростанции, гидроэлектростанции и повышающие станции электростанций нового поколения

Подземные подстанции и компактные подстанции внутри помещений

Прибрежные энергетические проекты, химические промышленные парки и проекты электроснабжения в зонах с высоким уровнем загрязнения

Проекты электроснабжения высокоскоростных железных дорог, аэропортов, портов и крупных транспортных узлов

Специализированные электростанции для горнодобывающей, нефтехимической и крупной промышленной отраслей

4. Ключевые преимущества продукта

4.1 Сверхкомпактная конструкция и минимальная занимаемая площадь

По сравнению с традиционным оборудованием открытого типа (AIS), комплектное распределительное устройство с элегазовой изоляцией (GIS) на напряжение 220 кВ позволяет сократить общую занимаемую площадь более чем на 70% и существенно уменьшить пространство, необходимое для вертикального монтажа. Высокоинтегрированная модульная конструкция исключает необходимость в больших открытых площадках для обеспечения изоляционных расстояний. Оборудование идеально подходит для установки в центральных районах городов, горной местности, прибрежных зонах с дефицитом земельных ресурсов, а также на закрытых и подземных подстанциях, что позволяет значительно снизить затраты на строительство и приобретение земли.

4.2 Отличная адаптация к условиям окружающей среды и высокая надежность

Все токоведущие части высокого напряжения полностью герметизированы внутри металлического корпуса и надежно изолированы от внешнего воздействия. Оборудование устойчиво к воздействию соляного тумана, промышленных загрязнений, пыли, густого тумана, обледенения и сильного ветра. Отсутствует риск перекрытия внешней изоляции, что обеспечивает непрерывную и стабильную работу в прибрежных зонах с высокой коррозионной активностью, вблизи химических предприятий и в регионах с суровым климатом. На работу оборудования не влияют сезонные изменения погодных условий, что гарантирует надежную эксплуатацию в любое время года.

4.3 Минимальные требования к техническому обслуживанию и длительный срок службы

Полностью закрытая конструкция с элегазовой изоляцией предотвращает старение и загрязнение внешних изоляционных элементов. Внутренний приводной механизм отличается высокой точностью и износостойкостью, обеспечивая стабильные механические характеристики и низкий уровень отказов. Текущее обслуживание сводится лишь к периодической проверке давления элегаза (SF6) и плановым осмотрам; частое техническое обслуживание с отключением оборудования не требуется. Общий срок службы превышает 30 лет, что существенно снижает последующие эксплуатационные расходы и повышает эффективность работы энергосистемы.
