Распределительное устройство с ГИС 110 кВ
1. Компактность: Значительно меньшие габариты по сравнению с традиционными распределительными устройствами открытого типа (AIS), что делает их идеальным решением для городских подземных подстанций и проектов с ограниченной площадью участка.
2. Высокая эксплуатационная надежность: Все токоведущие части высокого напряжения заключены в герметичные металлические корпуса, защищающие их от дождя, снега, пыли, загрязнений и конденсата, что обеспечивает низкий уровень отказов.
3. Минимальные требования к техническому обслуживанию: Внутренние компоненты защищены от воздействия окружающей среды; плановое обслуживание сводится к контролю плотности элегаза (SF₆), что исключает необходимость частых проверок состояния контактов.
4. Высокая устойчивость к внешним условиям: Оборудование подходит для эксплуатации в условиях высокогорья, прибрежных зон (воздействие солевого тумана), экстремально низких и высоких температур, а также в районах с сильным загрязнением воздуха; возможна установка как в помещениях, так и на открытом воздухе.
5. Заводская сборка: Модули собираются и проходят испытания в заводских условиях; на объекте требуется лишь их взаимное соединение и заполнение газом, что существенно сокращает время монтажа.
6. Высокий уровень безопасности: Металлический корпус надежно заземлен, открытые токоведущие части отсутствуют, что гарантирует безопасность персонала; предусмотрены взрывозащищенные устройства сброса давления для защиты оборудования в случае возникновения аварийной ситуации.
Это комплектное высоковольтное распределительное устройство с элегазовой (SF₆) изоляцией и полностью закрытой конструкцией. Внутри заземленного металлического бака, заполненного элегазом (SF₆), обеспечивающим изоляцию и гашение дуги, размещены: выключатель, трехпозиционный разъединитель, заземлитель, трансформатор тока (ТТ), трансформатор напряжения и сборные шины.
1. Основные параметры
Номинальное напряжение: 126 кВ (для сетей 110 кВ)
Номинальный ток: до 4000 А
Номинальный ток отключения короткого замыкания: 50 кА
Механическая износостойкость: 10 000 операций; коммутационная износостойкость: 20 операций
Области применения: подстанции внутренней и наружной установки; оборудование пригодно для эксплуатации в условиях высокогорья, высоких температур и влажности, запыленности (песчаные бури) и экстремально низких температур.

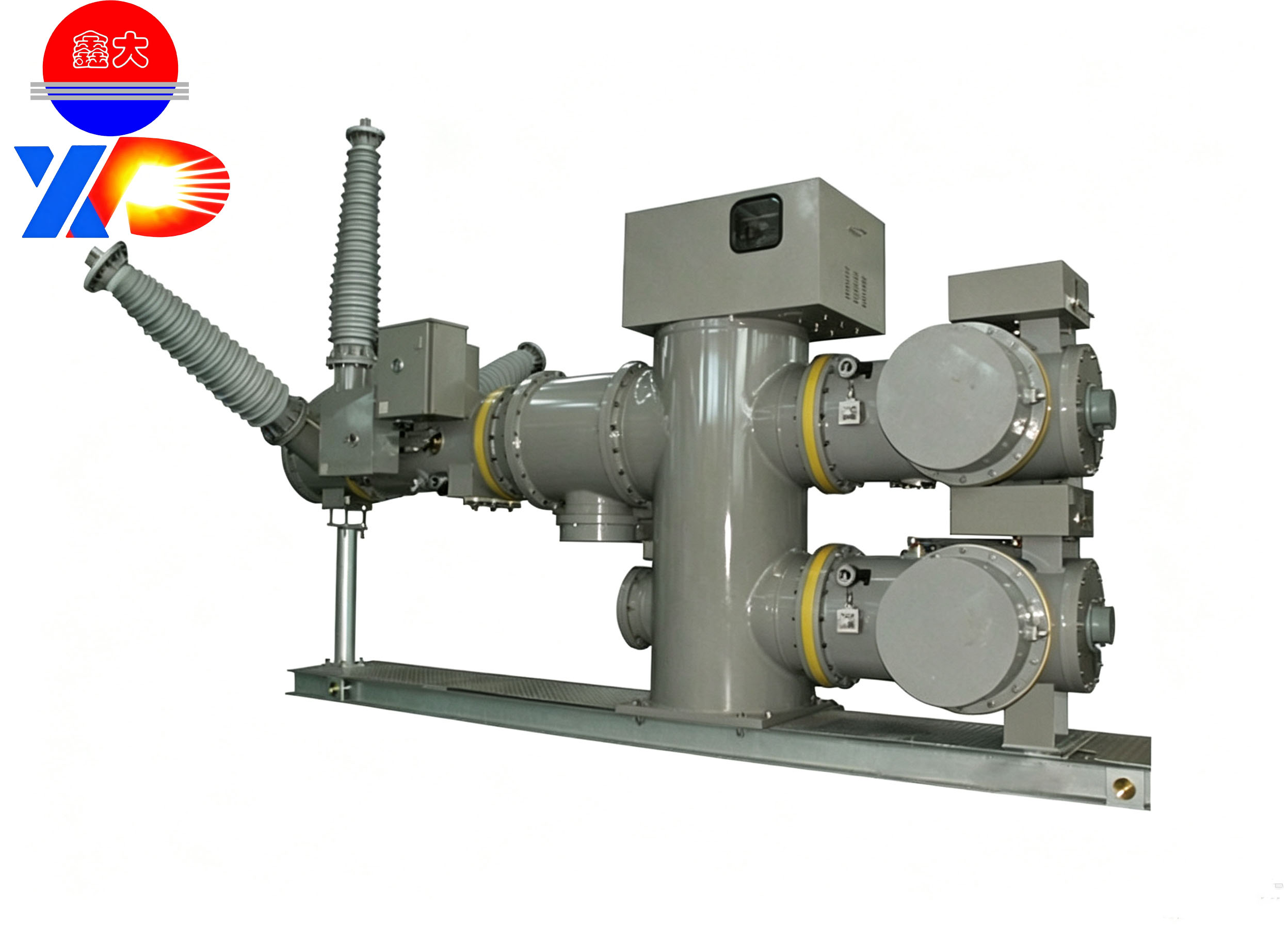

2. Конструктивные элементы (см. изображение)
Элементы, расположенные слева (наклонные/вертикальные): высоковольтные вводы (изоляционные вводы) для подключения кабелей или воздушных линий электропередачи.
Серые цилиндрические баки: отдельные отсеки с элегазом, разделенные фланцами с уплотнительными кольцами желтого цвета; они разграничивают газовые камеры выключателя, разъединителя и сборных шин.
Квадратные шкафы над баками или сбоку от них: шкафы приводов, управляющие операциями включения и отключения выключателей и разъединителей.
Интегрированное стальное основание в нижней части: единая монтажная база для всего устройства, позволяющая выполнять предварительную сборку в заводских условиях и монтаж на объекте как готового комплектного узла.
3. Функции: обеспечивает включение, отключение, защиту от коротких замыканий, а также заземление и создание видимого разрыва цепи для проведения технического обслуживания в электросетях напряжением 110 кВ; поддерживает функцию автоматического повторного включения (АПВ); применяется для распределения электроэнергии, защиты и управления на подстанциях.
