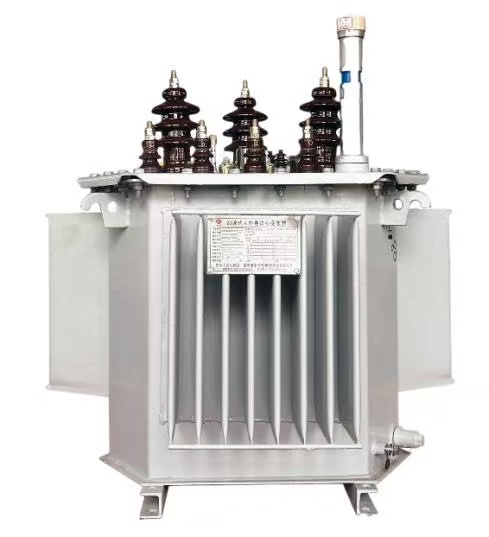

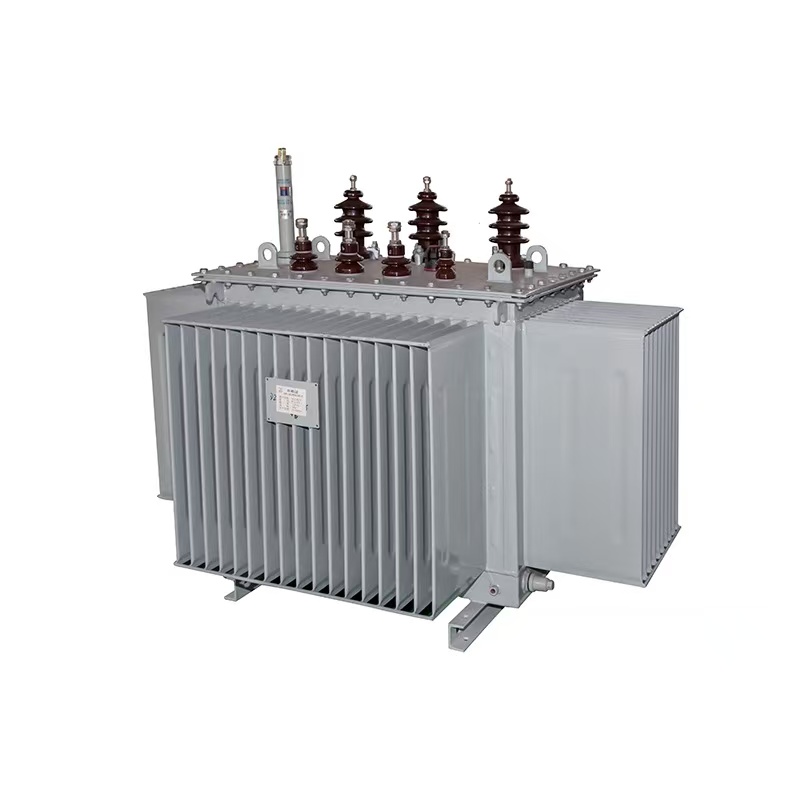

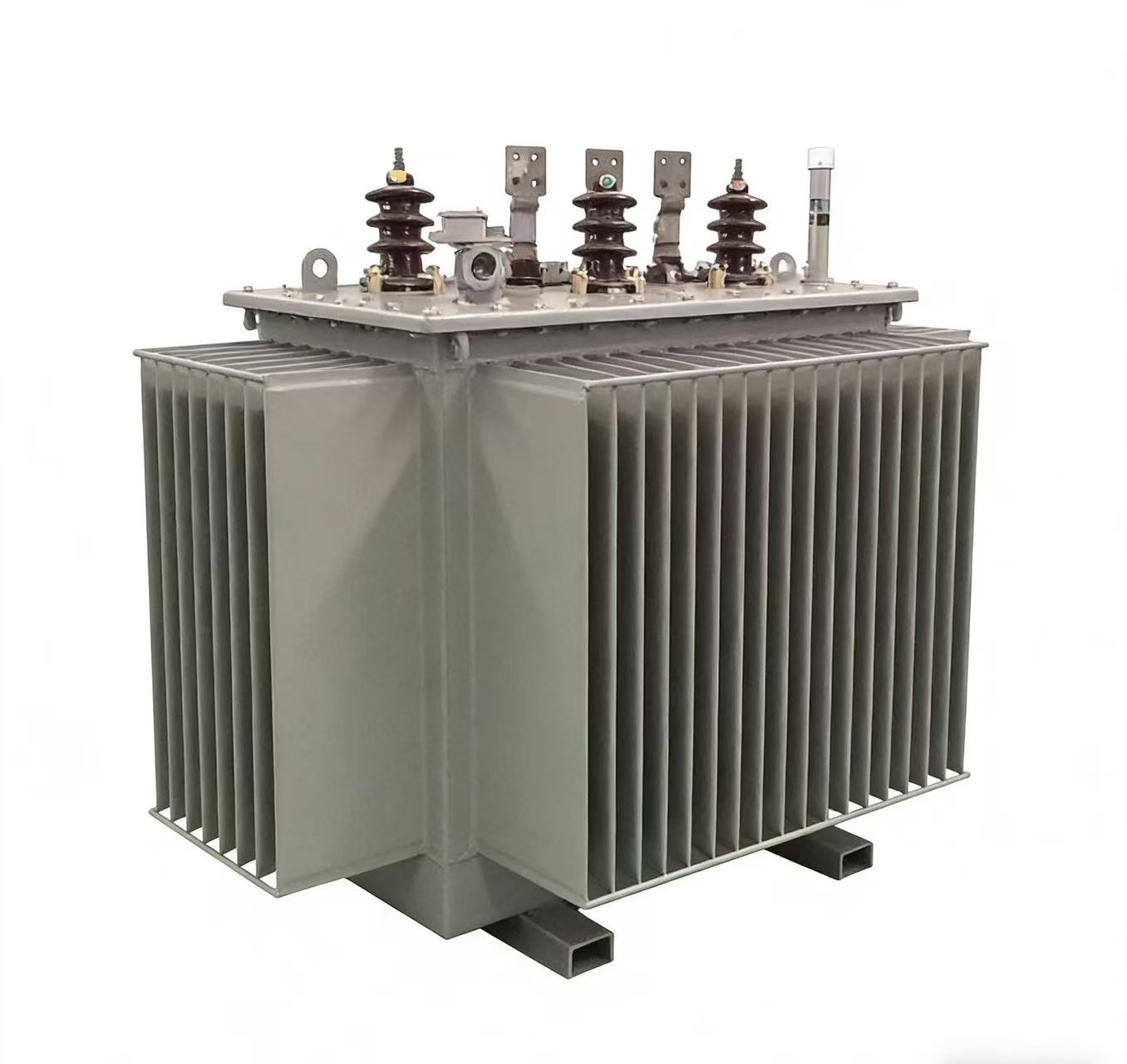

Трансформатор герметичного типа с масляным охлаждением

Технические характеристики распределительного трансформатора серии SM 10 кВ с полностью герметичным масляным охлаждением.

Ⅰ. Введение в продукт

Трехфазный масляный полностью герметичный распределительный трансформатор серии SM относится к высокоэффективным и энергосберегающим трансформаторам. Благодаря использованию листов высокопроницаемой ориентированной по зерну кремниевой стали, полностью медных обмоток и полностью герметичной гофрированной конструкции масляного бака, этот продукт обеспечивает низкие потери энергии, стабильную работу, длительный срок службы и не требует технического обслуживания. Широко применяется в распределительных системах электросетей, промышленных, коммерческих и общественных зданий, являясь экономически эффективным энергосберегающим трансформатором как для нового строительства, так и для проектов модернизации.

Ⅱ. Основные технические характеристики (настраиваемые)

 • Номинальная мощность: 10 кВА-5000 кВА • Номинальное напряжение: 10 кВ ±2 × 2,5%/0,4 кВ • Фазовая конфигурация: Трехфазная • Группа соединений: Dyn11/Yyn0 • Метод охлаждения: Самоохлаждение с циркуляцией природного масла ONAN • Класс изоляции: Класс A • Импеданс напряжения: 4%–6% (зависит от мощности) • Степень защиты: IP54 • Энергоэффективность: Энергосберегающий и экономичный • Условия эксплуатации: Наружные температуры от -25°C до +40°C

Ⅲ. Ключевые особенности

1. Полностью герметичная конструкция, не требующая технического обслуживания. Герметичная конструкция гофрированного масляного бака эффективно изолирует воздух и влагу, предотвращая окисление и старение изоляционного масла. Это обеспечивает длительную эксплуатацию без технического обслуживания и утечки масла, значительно снижая трудозатраты.

2. Превосходная устойчивость к короткому замыканию: полностью медные обмотки в сочетании с прочной опорной конструкцией обеспечивают исключительную механическую прочность, эффективно выдерживая внезапные скачки напряжения, что гарантирует безопасную и стабильную работу.

3. Низкий уровень шума и вибрации достигается за счет оптимизации структуры сердечника и процесса ламинирования, что эффективно снижает потери на магнитный гистерезис и вибрационный шум. Это делает его подходящим для шумочувствительных зон, таких как жилые районы, школы и больницы.

4. Высокая адаптивность к окружающей среде позволяет устанавливать его в различных условиях, включая открытые пространства, контейнерные подстанции и платформы. Он обладает устойчивостью к экстремальным температурам, влаге и пыли, что делает его пригодным для эксплуатации в разнообразных сложных условиях.

5. Высокое соотношение цены и качества, широкая область применения, обеспечивающая баланс между энергоэффективностью и стоимостью. Это экономически выгодный выбор для новых проектов, модернизации электросетей и распределения электроэнергии в промышленности и бизнесе.

Ⅳ. Сценарии применения

 • Новые строительные и ремонтные проекты городских и сельских электросетей • Промышленные парки, заводы, шахты и распределительные центры предприятий • Жилые комплексы, торговые комплексы, гостиницы и офисные здания • Общественные здания, включая школы, больницы, вокзалы и муниципальные учреждения • Подстанции коробчатого типа и наружные распределительные системы • Различные проекты распределительных сетей, требующие энергоэффективности и надежности при умеренных бюджетах. Могли бы вы предоставить сравнительные краткие версии стандартов S20/S22/S23 для непосредственного использования в документации?
