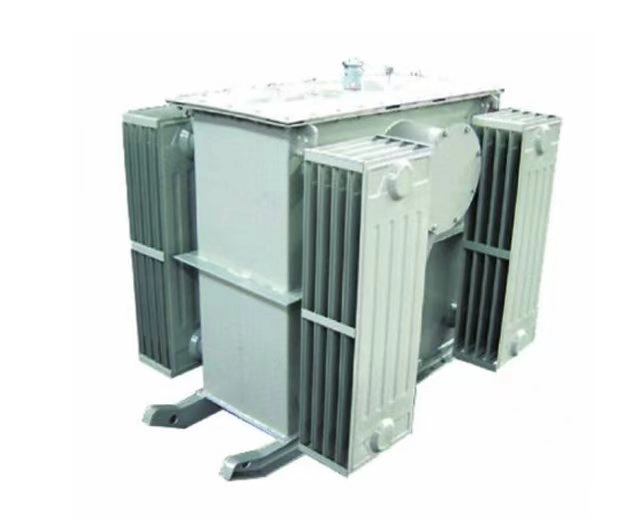

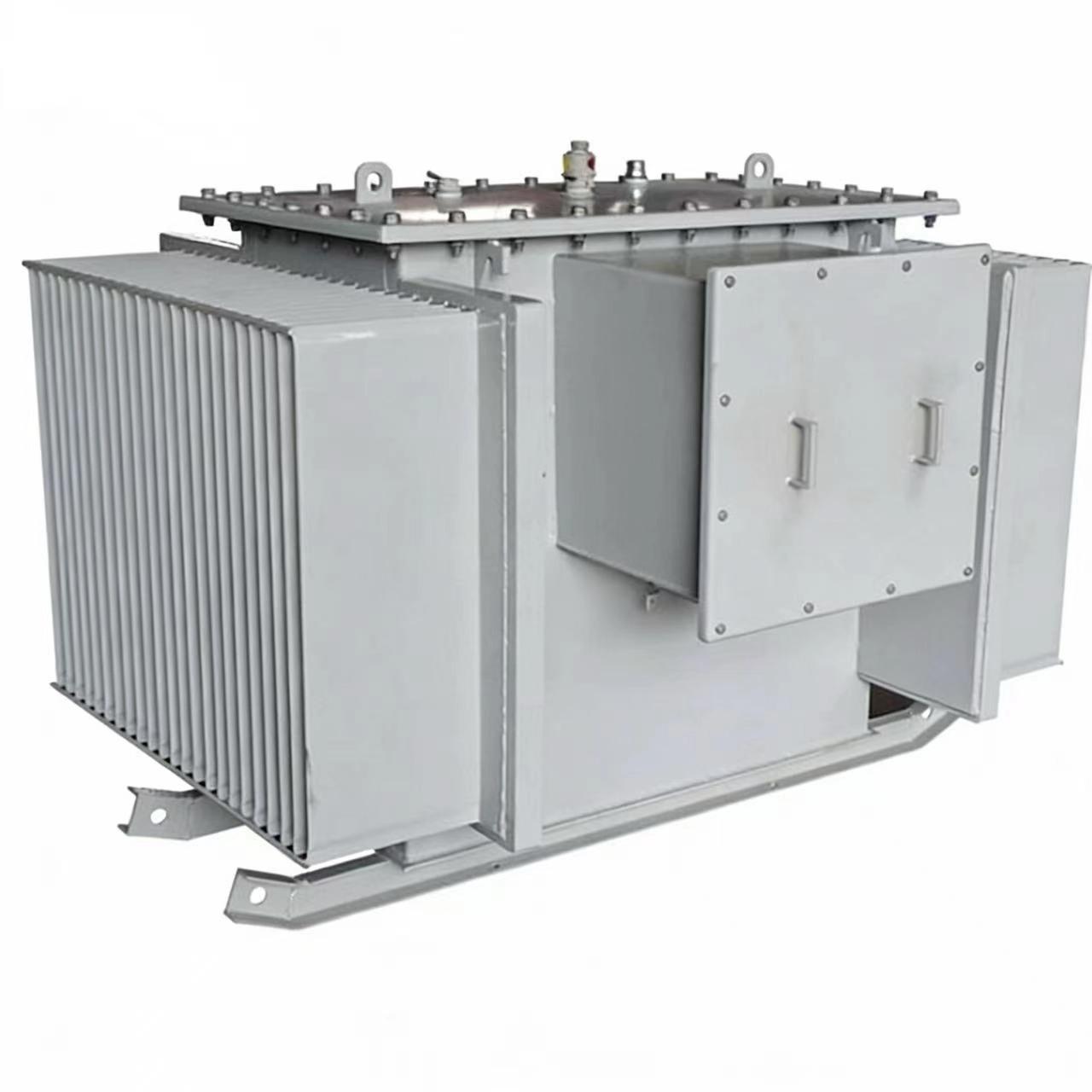

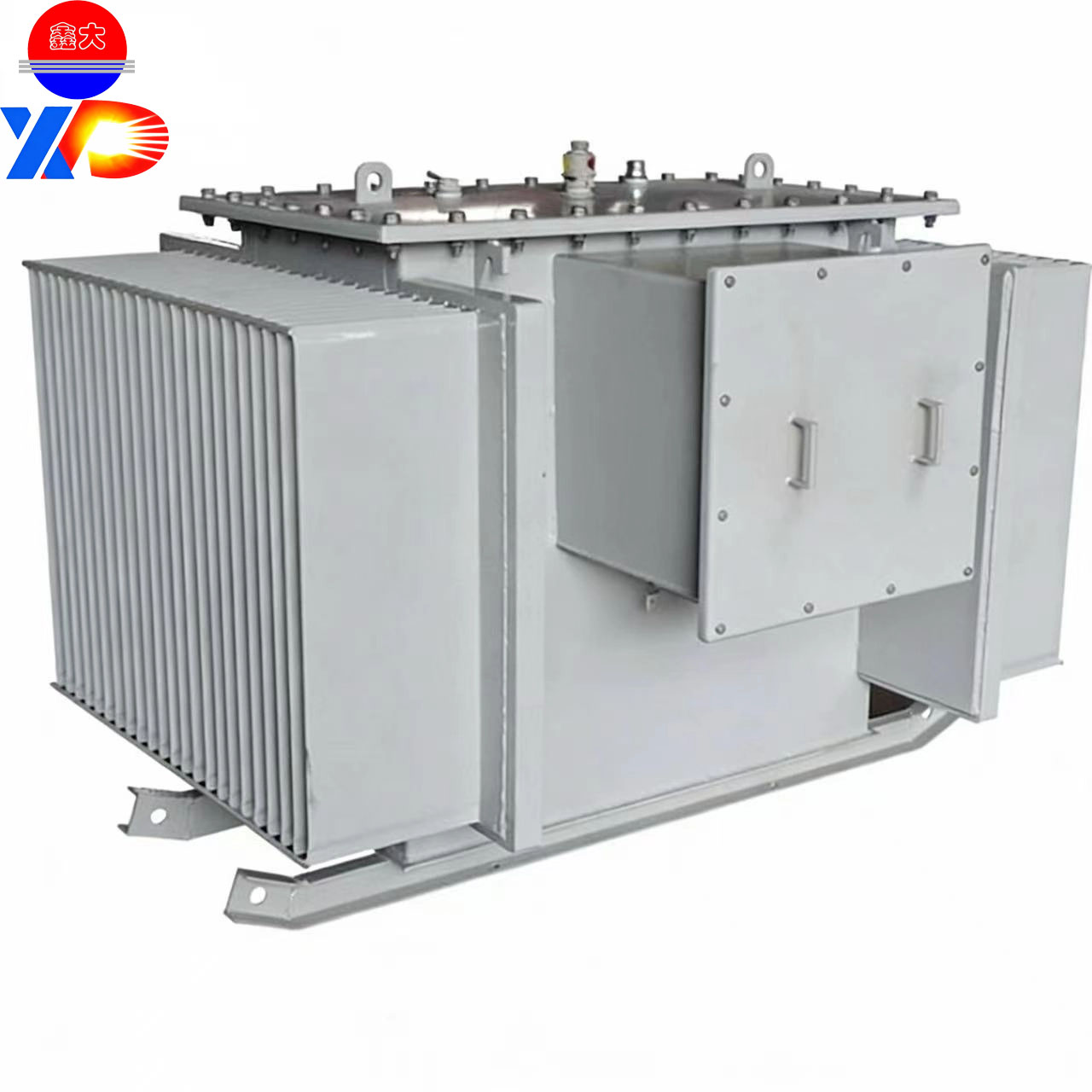

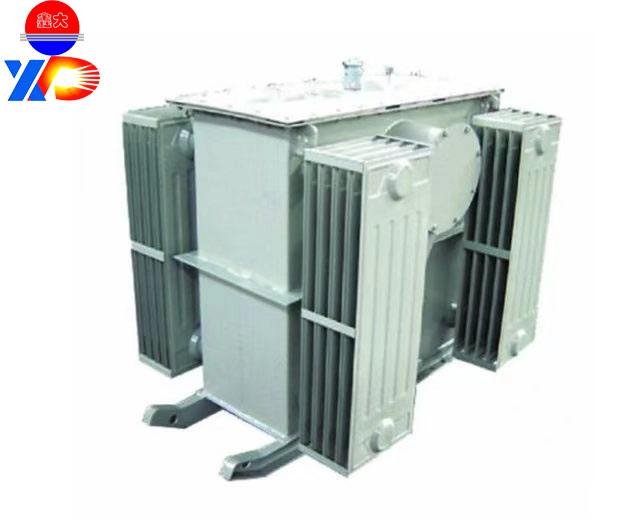

горнодобывающий трансформатор
1. Безопасность и надежность: Полностью закрытая конструкция, высокий уровень изоляции, оснащена защитой от перегрузки и короткого замыкания, подходит для работы в пыльных и влажных условиях шахт.
2. Адаптируемость к суровым условиям эксплуатации: ударопрочность, устойчивость к механическим воздействиям, стабильная работа в широком диапазоне температур и влажности, способность выдерживать колебания нагрузки и пусковые удары.
3. Эффективность и энергосбережение: конструкция с низкими потерями , превосходный контроль повышения температуры, низкое энергопотребление, длительный срок службы и минимальное техническое обслуживание при длительной эксплуатации.
4. Удобная установка и транспортировка: Небольшие размеры и малый вес, уровень напряжения и мощность могут быть адаптированы под потребности в электроснабжении подземных и наземных шахт.
Подробная информация о трансформаторе, разработанном специально для горнодобывающей промышленности.
1. Основные параметры производительности (точная адаптация к потребностям распределения электроэнергии на шахте) (настраиваемые)
Уровни напряжения: высокое напряжение 6 кВ и 10 кВ (основной поток), специальные уровни напряжения, такие как 3 кВ и 110 кВ, могут быть настроены индивидуально; низкое напряжение 380 В, 660 В, 1140 В и 127 В, регулируется в соответствии с потребностями.
Диапазон мощности: 50 кВА - 125000 кВА, гибкий выбор в соответствии с фактическими потребностями нагрузки, охватывающий различные сценарии распределения электроэнергии на шахтах.
Тип изделия: маслопогружные (серия KS), сухие (серия KSG). Маслопогружные подходят для хорошо вентилируемых наземных и подземных помещений, а сухие — для подземных помещений с высокими требованиями к противопожарной защите и без требований к загрязнению маслом.
Метка группы соединений: Dyn11, Yyn0 (основной набор), поддерживает регулирование напряжения под нагрузкой (OLTC) и регулирование напряжения без нагрузки. Диапазон регулирования напряжения может быть настроен.
Степень защиты: для наружного применения — IP54, в зависимости от условий установки может быть повышена до IP65.
Способ охлаждения: масляный (ONAN, ONAF), сухой (AN, AF), выбирается в зависимости от температуры окружающей среды и условий нагрузки.
напряжение и емкость
Основное высоковольтное входное напряжение составляет 6 кВ и 10 кВ (подходит для высоковольтных систем распределения электроэнергии в шахтах), также возможны специальные уровни напряжения, такие как 3 кВ и 110 кВ; низковольтное выходное напряжение охватывает 380 В, 660 В, 1140 В и 127 В, из которых 660 В и 1140 В подходят для крупного подземного оборудования (вентиляторы, насосы, конвейеры), а 127 В — для подземного освещения и небольшого контрольного оборудования; номинальная мощность варьируется от 50 кВА до 2000 кВА, охватывая различные сценарии распределения электроэнергии в шахтах, от распределения электроэнергии для небольшого освещения до электроснабжения крупного оборудования, и может гибко выбираться в соответствии с фактическими требованиями нагрузки.
Класс изоляции и характеристики изоляции
В основных изделиях используется изоляция F-типа (максимально допустимая температура 155℃) и H-типа (максимально допустимая температура 180℃). В условиях высоких температур и влажности под землей возможна модернизация до C-типа.
Устойчивость к перегрузкам и ударам
Режим охлаждения и управление повышением температуры
В изделиях с масляным охлаждением в основном используется естественное охлаждение (ONAN), а также может быть опционально оснащено принудительным воздушным охлаждением (ONAF); в изделиях сухого типа используется естественное воздушное охлаждение (AN).
Материал обмотки: проводник из бескислородной меди, обладающий высокой проводимостью, низким сопротивлением, высокой механической прочностью, термостойкостью, износостойкостью, а также предотвращающий деформацию и перегорание проводника из-за перегрузки, нагрева и трения при вибрации, что обеспечивает долговременную стабильную работу обмотки.
Изоляционный материал: для изделий, погруженных в масло, используется высококачественное специальное минеральное изоляционное масло, применяемое в горнодобывающей промышленности, обладающее такими характеристиками, как влагостойкость, термостойкость и высокая изоляционная прочность, позволяющая стабильно эксплуатировать изделия в диапазоне температур от -20℃ до +40℃.
Материал корпуса/масляного бака: холоднокатаная сталь, нержавеющая сталь (опционально), с антикоррозионной и антикоррозионной обработкой поверхности, способная противостоять воздействию коррозионных газов, влаги и пыли в подземных шахтах, что продлевает срок службы оборудования; уплотнительные элементы изготовлены из маслостойкой и износостойкой резины, обеспечивающей герметичность погруженных в масло изделий и предотвращающей утечку масла.
2. Проектирование конструкции и основные материалы (создание прочного фундамента для долговечности в суровых условиях шахтных работ)
Конструкция сердечника: Использование листов ориентированной кремнистой стали с низкими потерями, обработанных методом ступенчатого ламинирования и трехмерной намотки сердечника, обеспечивает однородность магнитной цепи, низкий уровень магнитных потерь и повышает механическую прочность сердечника.
Структура обмотки: Выбор проводников из бескислородной меди с высокой проводимостью, использование многослойной сегментированной и шахматной намотки для снижения циркулирующего тока и потерь на рассеяние, а также повышения эффективности теплоотвода и сопротивления короткому замыканию.
Материалы сердечника: Выбор ориентированных листов кремнистой стали с низкими потерями, обладающих высокой магнитной проницаемостью, низкими потерями и высокой устойчивостью к старению, а также меньшей вероятностью вызывающих коррозию сердечника и увеличение магнитных потерь.
3. Основные преимущества продукта (точное решение проблем распределения электроэнергии на шахтах)
Безопасное и соответствующее нормативным требованиям производство, адаптирующееся к сценариям высокого риска на шахтах.
Высокая адаптивность к окружающей среде, устойчивость к суровым условиям труда.
Высокая адаптивность к нагрузке, обеспечивающая непрерывное производство.
Эффективное и энергосберегающее решение, снижающее эксплуатационные расходы шахты.
Удобная установка и транспортировка, адаптация к узким шахтным пространствам.
Удобное техническое обслуживание, адаптация к сценариям эксплуатации и технического обслуживания шахты.
Соответствует стандартам и отличается долговечностью, гарантированным качеством.
4. Типичные сценарии применения
Подходит для подземных условий, где отсутствуют метан, угольная пыль и легковоспламеняющиеся/взрывоопасные газы, а также для подземных машинных отделений, насосных станций, подстанций и т. д. для распределения электроэнергии. Способен выдерживать высокую влажность, пыль и сильную вибрацию в подземных условиях, обеспечивая стабильное электроснабжение подземного производственного оборудования и систем освещения. Помимо горнодобывающей промышленности, может адаптироваться к суровым условиям, таким как тоннельное строительство (тоннели метро, автомобильные тоннели), металлургическая и химическая промышленность (с пылью, высокой влажностью, сильной вибрацией и большими колебаниями нагрузки), выступая в качестве специального устройства распределения электроэнергии для обеспечения стабильной работы различного оборудования.
