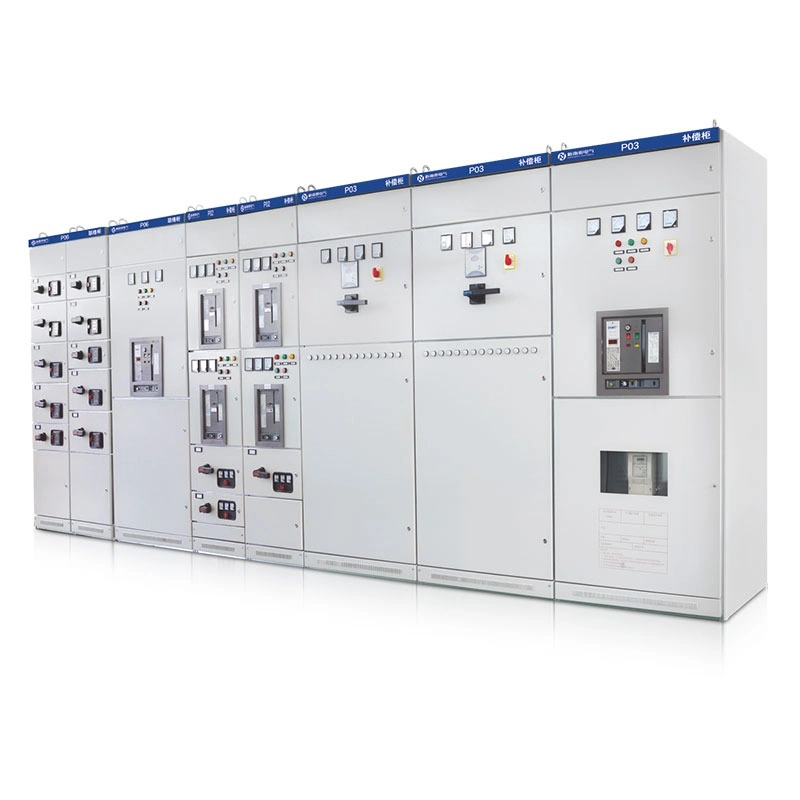

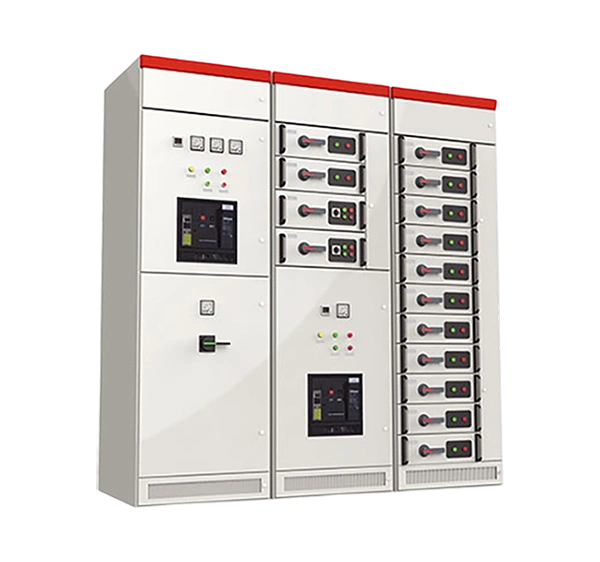

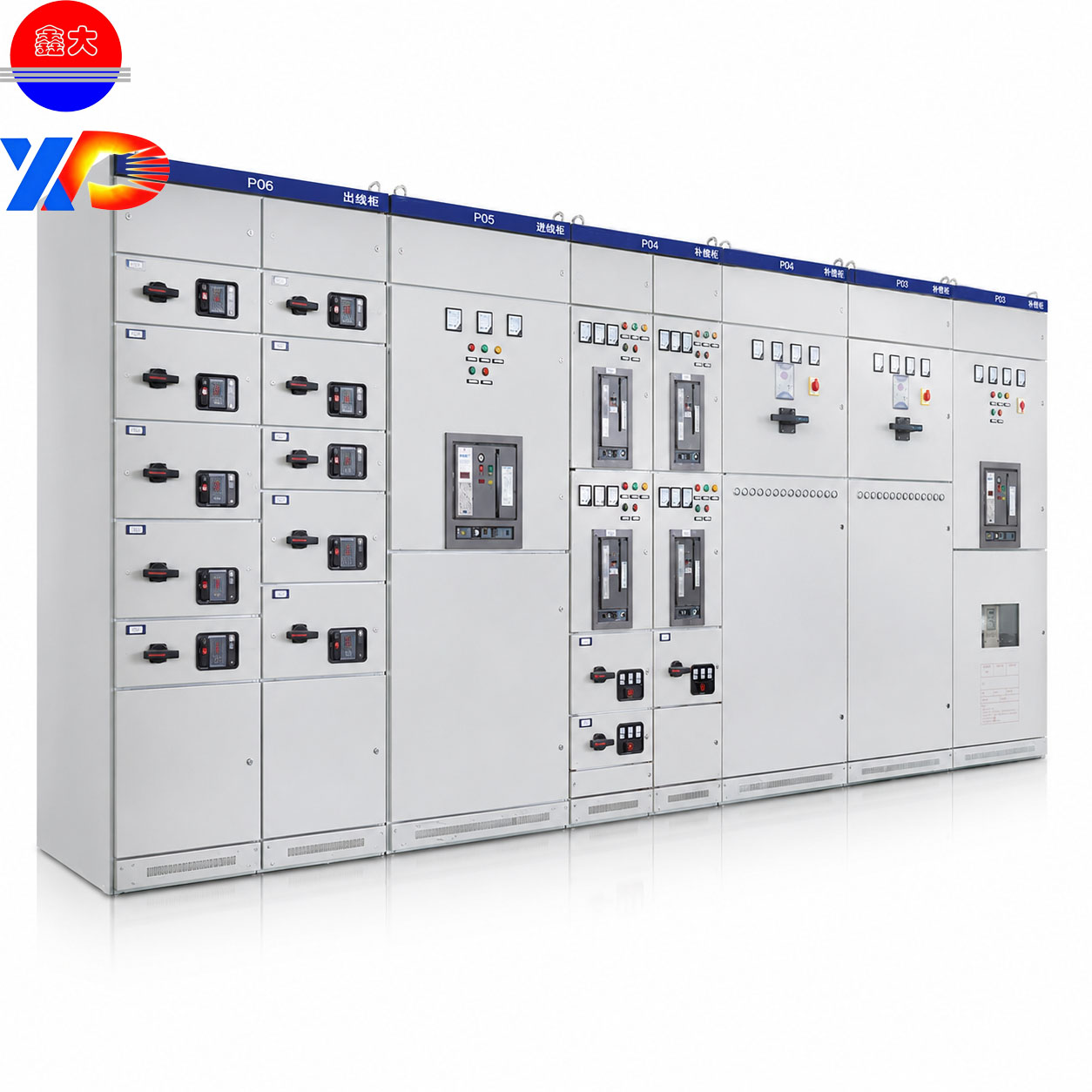

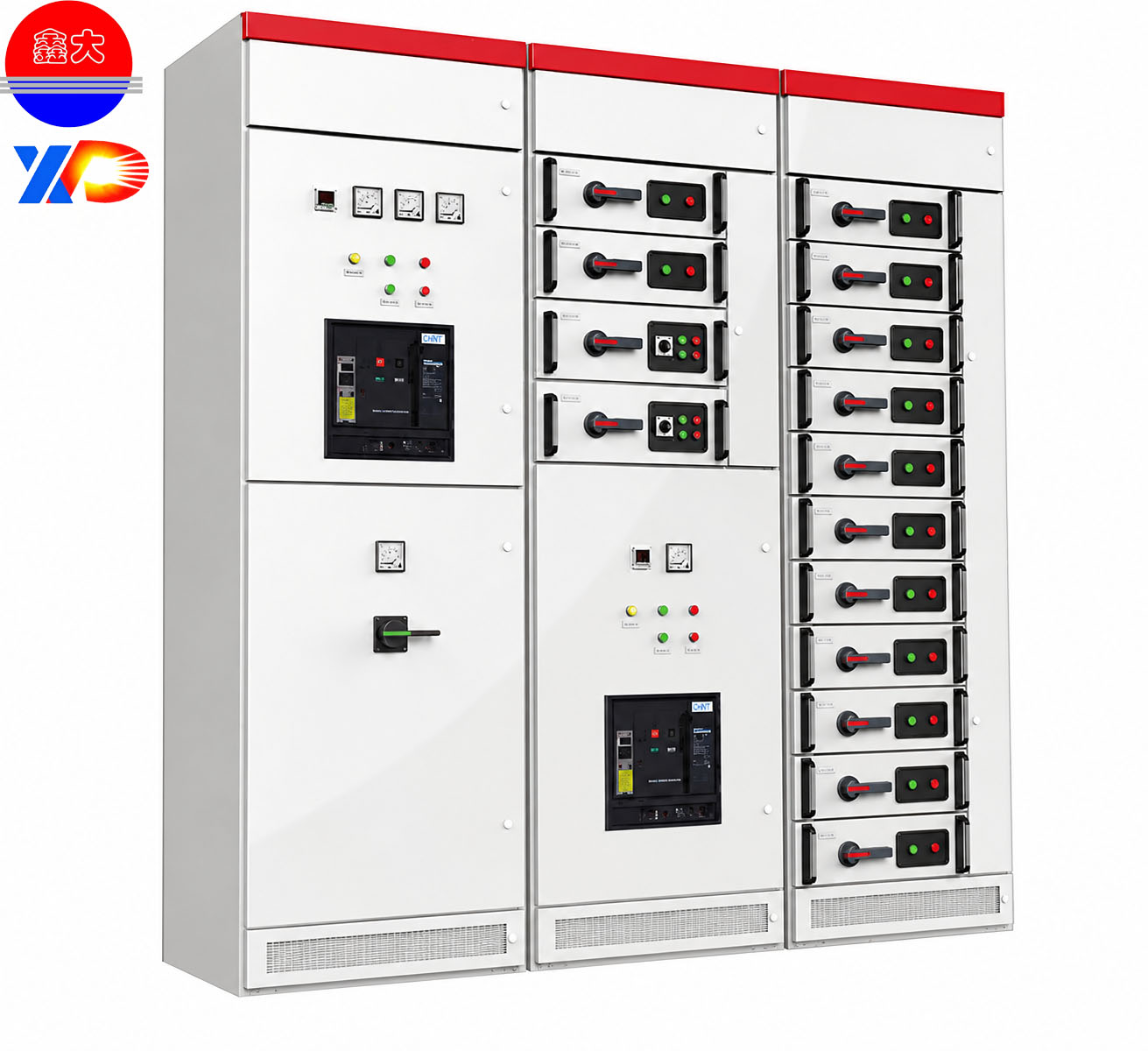

Воздушно-изолированное распределительное устройство (ВИРУ)
Преимущества продукта OSZ:
1. Безопасность и надёжность: интегрированная защита среднего и низкого напряжения с комплексными блокировками, визуализированными точками неисправности и высокими показателями защиты.
2. Компактный дизайн: Экономичная конструкция шкафа, которая экономит как место, так и расходы.
3. Удобная эксплуатация: Эксплуатация и обслуживание спереди для гибкой установки.
4. Стабильная производительность: надёжная защита от короткого замыкания, совместимая с тяжёлыми нагрузками и суровыми условиями.
5. Универсальные приложения: подходят для промышленности, инфраструктуры, распределительных центров и различных сценариев.
Информация о продукте OSZ
1. Введение продукта
OSZ использует средневольтное распределительное оборудование серии UniGear ZS с воздушной изоляцией в качестве основы и бесшовно интегрирует коммутатор-предохранитель PowerLine OS, формируя полноценную систему распределения и защиты питания от 12–24 кВ среднего напряжения до низковольтной части 0,4–0,69 кВ.
Корпус выполнен с металлической облицовкой, пятиотсековыми перегородками и полностью передней системой. Ширина шкафа может быть узкой до 500 мм и поддерживает монтаж на стене.
Средневольтная сторона оснащена вакуумным выключателем VD4 с полной пятисистемой блокировки и внутренней дуговой защитой; низковольтная ОС реализует двойную функцию: изоляцию и быструю защиту от предохранителей, с видимой точкой тормоза и закрытой дверью для обеспечения безопасности обслуживания.
2. Технические параметры (настраиваемые)
Предмет | Среднее напряжение (UniGear ZS) | Низкое напряжение (блок переключателя и предохранителей ОС) | Замечания |
Номинальное напряжение | 12 кВ/24 кВ (переменный ток 50 Гц) | 400В/500В/690В переменного тока; Опционально DC | MV, настроенный на каждую систему; LV охватывает промышленные стандартные уровни |
Номинальный ток | Главная шина: 630–4000A; Ветвь: 630–1250A | 32–1250A (по модели) | Температура оценивается при 40°C, повышение температуры соответствует тесту 1,1× |
Устойчивость к короткому замыканию | 25–31,5 кА/4с (12 кВ); 31,5 кА/4с (24 кВ) | До 100 кА с предохранителями HRC | MV: короткое время; LV: разрывная мощность |
Внутренняя дуга | IAC AFLR 31,5kA/1s | Крышка предохранителей IP20, защита на уровне корпуса | MV: внутренняя защита от дуги; LV: защита от касания |
Механизм работы | Вакуумный автоматический выключатель VD4, механический срок службы ≥30 000 работ | Manual (стандартный); Моторизованный OSM (опционально) | MV можно вывести из эксплуатации; LV поддерживает удалённое управление |
Конфигурация полюсов | 3-полюсный (опциональный заземлятель) | 1/2/3/4-полюс, опционально нейтральный полюс | LV подходит для однофазной и трёхфазной с N-линией |
Стандарты | IEC 62271-200, GB 3906, DL 404 | IEC 60947-3, GB 14048.3, UL/CSA | Глобальное соответствие, полные сертификации CE/UL |
Размеры корпуса | Ширина 500/650/800 мм, настенная установка | Модульный встроенный корпус, глубина работы спереди ≤800 мм | Объем MV сократился более чем на 25% по сравнению с традиционным |
3. Основные особенности
Замкнутый контур безопасности полного звена
MV пятикратная блокировка + внутренняя защита от дуги; Видимая точка тормоза LV + закрытая блокировка + двойная изолированная ручка, подключается на навесной замок. Градирующая очистка от неисправностей предотвращает каскадные срабатывания, обеспечивая безопасность персонала и оборудования.
Ультракомпактный и экономияющий пространство
ширина корпуса ZS от 500 мм; Компактная модульная конструкция OS, двухкабельное подключение снижает использование шины. Полная работа спереди требует отсутствия доступа сзади, площадь подстанции уменьшена более чем на 25%, что снижает стоимость строительства.
Эффективная установка и эксплуатация
Высокая взаимозаменяемость снимаемого тележки MV; Замена предохранителя LV спереди, телескопический вал без резки. Верхнее/боковое крепление регулируется для модернизации. Моторизованные и цифровые модули опционально доступны для дистанционного управления и мониторинга состояния.
Прочные и устойчивые к погодным условиям
Автомат MV VD4 поддерживает 30 перебоев на полную мощность; Шкаф проходит испытания на конденсат и вибрацию. LV OS соответствует категории тяжёлых автомобилей AC23A, устойчив к высоким температурам и пыли, подходит для металлургии, горнодобывающего, морского и суровых условий.
Гибкая полная совместимость сценариев
MV — одиночная/двойная шина и двухслойная компоновка опционально; LV совместим с предохранителями DIN/BS/UL HRC, покрывая моторы, инверторы, компенсацию конденсатора и постоянные цепи, поддерживая индивидуальное расширение.
4. Сценарии применения
Промышленное ядро электроснабжения: MV входящий/подающий для металлургии, химии, горнодобывающей промышленности, портов; Главный выключатель LV для инверторов/мягких стартеров, подходит для тяжёлых и сильных коротких замыканий.
Дата-центры и инфраструктура: двойное распределение питания для дата-центров, больниц, железнодорожного транспорта, компактное пространство с высокой надёжностью и быстрой защитой критических нагрузок.
Коммерческие и жилые здания: подстанции в офисах, торговых центрах, элитных сообществах; Узкий корпус диаметром 500 мм для плотной компоновки, обслуживание спереди снижает эксплуатационные сложности.
Новые системы хранения энергии и энергии: MV шины/фидер для фотоэлектрических, ветровых, ESS-станций; LV PCS и вспомогательные цепи преобразователей, совместимые с защитой от переменного тока и постоянного тока.
Особые условия: оффшорные платформы, корабли, атомные электростанции, высокогорные районы; Сертифицирован по сейсмоустойчивости, наклону, влажности и тепловой устойчивости для соблюдения строгих рабочих условий.
