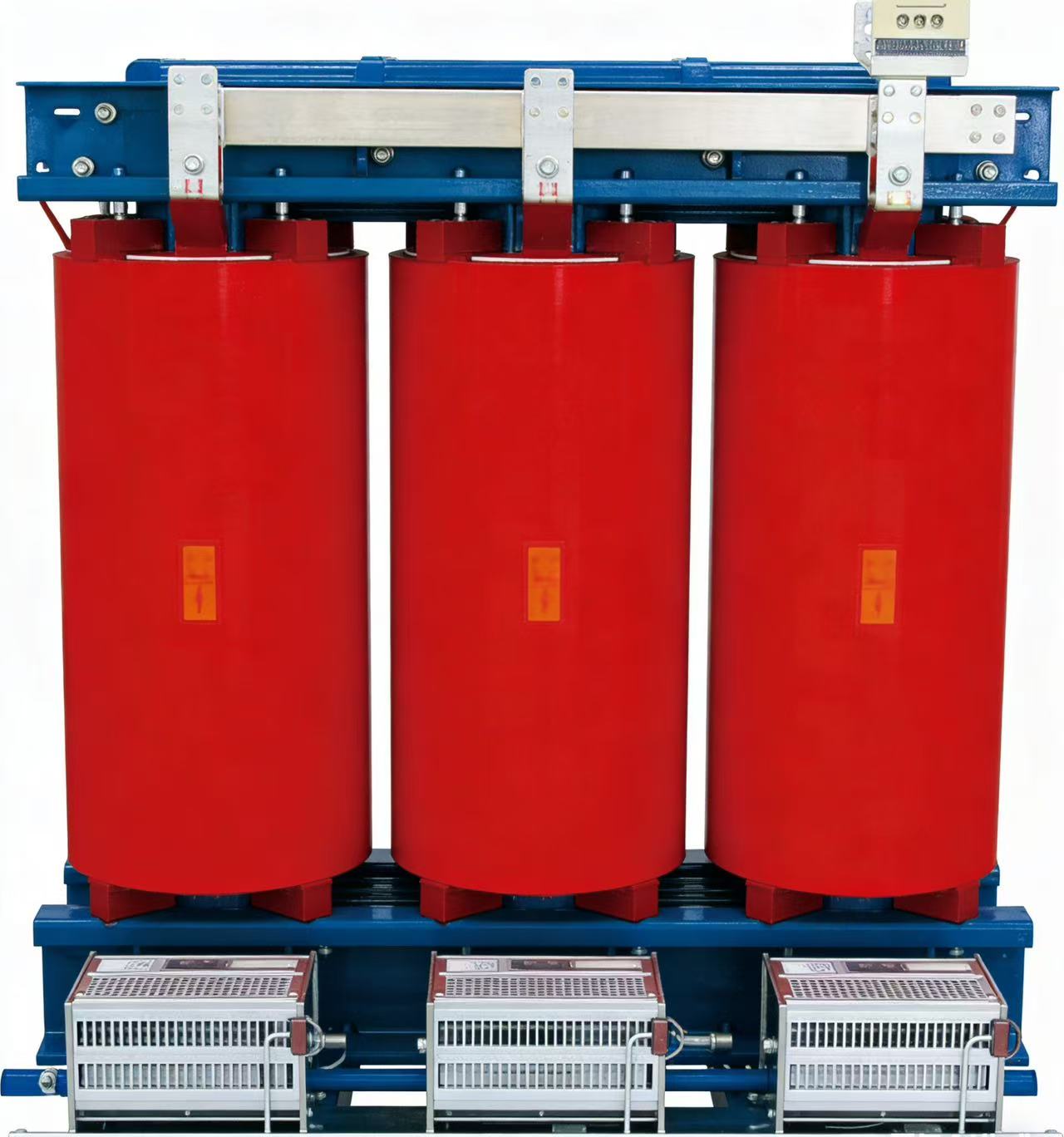

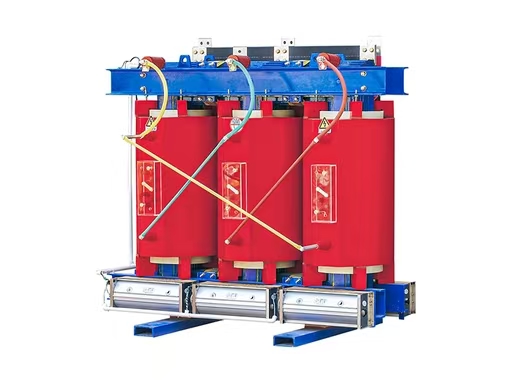

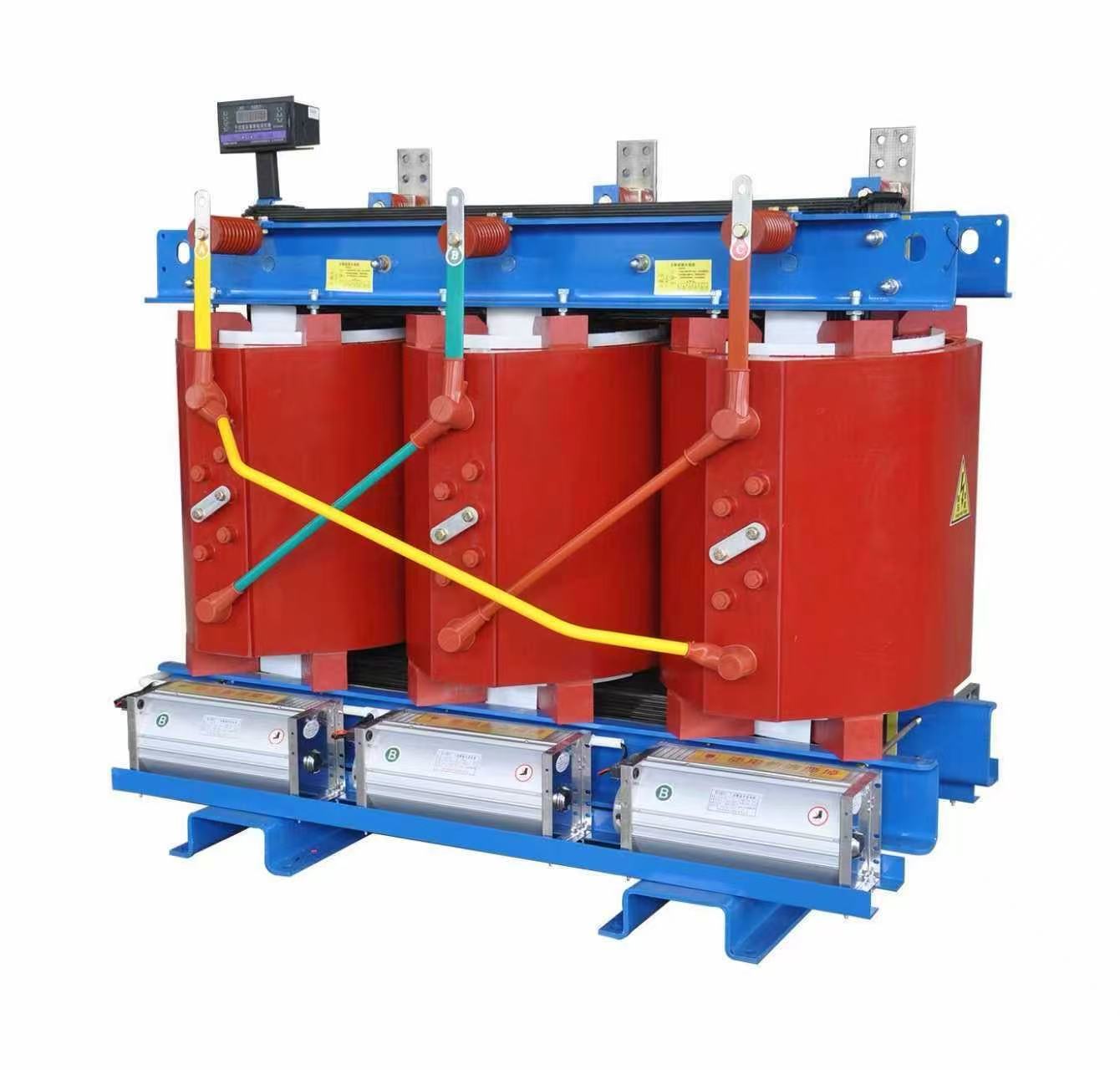

трансформатор с сухим сердечником
1. Энергоэффективность уровня 1: меньшие потери, наилучший эффект энергосбережения, большая экономия электроэнергии при длительной эксплуатации.
2. Сверхнизкий уровень шума: оптимизированный железный сердечник, низкий уровень шума, подходит для больниц, школ и жилых районов.
3. Безопасность и огнестойкость: не содержит масла, изготовлен из эпоксидной смолы, огнестойкий и взрывозащищенный, может устанавливаться во внутренних распределительных щитах.
4. Стабильность и надежность: высокое сопротивление короткому замыканию, малый частичный разряд, хорошие изоляционные характеристики.
5. Устойчивость к атмосферным воздействиям и отсутствие необходимости в техническом обслуживании: влагостойкость, пылезащита, защита от загрязнения, не требует смазки, более длительный срок службы.
I. Определение продукта и применимые стандарты
Этот 35-киловольтный трансформатор SCB13, изготовленный из эпоксидной смолы и имеющий сухой корпус, представляет собой сверхнизкопотерный и высоконадежный силовой трансформатор. В нем достигнуты значительные улучшения в таких аспектах, как контроль потерь, снижение шума, изоляционные характеристики, устойчивость к короткому замыканию и интеллектуальный мониторинг, что делает его эталонным продуктом в области распределения электроэнергии среднего напряжения 35 киловольт.
35 кВ: Номинальное высокое напряжение
Данный трансформатор соответствует следующим требованиям:
GB 20052-2024 Предельные значения и уровни энергоэффективности силовых трансформаторов
GB/T 10228-2015 Сухие силовые трансформаторы – Технические параметры и требования
GB 1094.11-2013 Силовые трансформаторы – Часть 11: Сухие трансформаторы
ГБ/Т 14598.13-2018, ГБ/Т 14099.1-2018
Класс изоляции: класс F (максимальная рабочая температура 155℃)
Уровень изоляции: класс 35 кВ – выдерживаемая промышленная частота 70 кВ, импульс молнии 170 кВ.
Огнестойкость: класс FV-0, не поддерживает горение, не выделяет токсичных паров.
Безмасляная конструкция исключает утечки масла, пожары и взрывы. Это предпочтительное оборудование для проектов со строгими требованиями к экологической безопасности и пожарной безопасности.
II. Ключевые технические параметры (настраиваемые)
Элемент | Стандартная спецификация | Примечания |
Номинальное напряжение (ВН) | 35 кВ, отвод от цепи ±2×2,5% | Регулировка осуществляется только касанием при выключенном питании; настраиваемое значение ±5%. |
Номинальное напряжение (НН) | 0,4 кВ (трехфазная четырехпроводная система) | 0,69 кВ/1,14 кВ (настраиваемый) |
Номинальная грузоподъемность | 30 кВА–2500 кВА, до 3150 кВА | Общие значения: 100, 200, 400, 630, 1000, 1600, 2000, 2500 кВА |
Группа подключения | Dyn11 (по умолчанию), Yyn0 (необязательно) | Dyn11 — заземление и защита распределительной сети; Yyn0 — высокий ток в нейтрали. |
Режим охлаждения | АН / АФ | AN: 120% номинальной нагрузки непрерывно; AF: 150% |
Изоляция и повышение температуры | Класс F; обмотка 100 кОм, сердечник 80 кОм. | Высокая термостойкость, медленное старение |
Степень защиты | Стандарт IP20, IP30/IP40 опционально. | IP20: для чистых помещений; IP30: для пыли; IP40: для наружного применения/прибрежной зоны. |
Частота | 50 Гц (стандартная частота), 60 Гц (настраиваемая частота) | Для внутренних и зарубежных проектов |
Условия окружающей среды | Высота над уровнем моря ≤1000 м; температура от -25℃ до +40℃; влажность ≤95%. | Теплоизоляция снижена для использования на больших высотах; доступны варианты с низкими температурами и защитой от конденсации. |
Потери холостого хода | Уровень 1 (GB 20052-2024), на 8–10% ниже, чем SCB12, на 20% ниже, чем SCB11 | 100 кВА ≈ 250 Вт; 400 кВА ≈ 650 Вт; 1000 кВА ≈ 1000 Вт; 2000 кВА ≈ 1800 Вт |
Потери нагрузки (120℃) | Уровень 1 (GB 20052-2024), на 5–7% ниже, чем SCB12, на 15% ниже, чем SCB11 | 100 кВА ≈ 1650 Вт; 400 кВА ≈ 4800 Вт; 1000 кВА ≈ 9200 Вт; 2000 кВА ≈ 17500 Вт |
Ток холостого хода | ≤1,5% (≥100 кВА) | Очень низкие реактивные потери, высокий коэффициент мощности. |
Импеданс короткого замыкания | 6% (по умолчанию), 4%/8% настраиваемые | Отличная устойчивость к короткому замыканию |
Регулировка температуры | Интеллектуальный контроллер PT100 | Сигнализация, датчик движения, автоматический вентилятор, стандарт RS485/Modbus. |
III. Особенности конструктивного решения
Основной блок (оптимизирован для низких потерь и низкого уровня шума)
Высокопроницаемая ориентированная по зерну кремнистая сталь толщиной 0,27–0,30 мм
Семиступенчатое ступенчатое соединение внахлест обеспечивает равномерную магнитную цепь, меньший гистерезис и вихревые потери. Эпоксидное покрытие обеспечивает влагостойкость, защиту от ржавчины и коррозии. Немагнитное крепление и специальная зажимная конструкция снижают вибрацию и шум.
Намотка (модернизированный процесс, высокая надежность)
Обмотка низкого напряжения: высокоточная бескислородная медная фольга для равномерного протекания тока и низких вихревых потерь.
Высоковольтная обмотка: многослойная цилиндрическая структура со сбалансированным количеством ампер-витков. Вакуумное эпоксидное литье с армированием стекловолокном, без пузырьков и пустот. Высокая механическая прочность, устойчивость к короткому замыканию и ударным волнам. Огнестойкая эпоксидная смола FV-0, не выделяет токсичных паров. Частичный разряд ≤5 пКл.
Охлаждение и контроль температуры
Двойной режим охлаждения: AN / AF.
Вентиляторы автоматически регулируются в зависимости от температуры обмотки. Датчики PT100, встроенные в обмотки, обеспечивают точное измерение. Интеллектуальный контроллер: сигнализация, отключение, автоматическое управление вентилятором, предварительное предупреждение о неисправности. Для высокотехнологичных применений доступно измерение температуры с помощью оптического волокна.
Интеллектуальная система мониторинга
Ограждение и защита
Холоднокатаная сталь с электростатическим напылением, коррозионностойкая.
Оптимизированные вентиляционные жалюзи. Степень защиты IP30/IP40, с защитным чехлом от дождя и пылезащитной сеткой для использования на открытом воздухе, в прибрежных и загрязненных районах. Разборная конструкция для удобства обслуживания.
Устройство для переключения ответвлений и проводка
Переключатель ответвлений, работающий в автономном режиме, герметичный, влаго- и пыленепроницаемый.
Низковольтные медные клеммы для удобства монтажа и расширения. Изоляционные экраны для безопасности.
Ⅳ.Типичные области применения
Энергетическая сеть: интеллектуальные подстанции 35 кВ, модернизация городских/сельских сетей, промышленные парки.
Элитные здания: офисы, торговые центры, отели, метро, аэропорты, больницы, школы.
Центры обработки данных и новые источники энергии: центры обработки данных, облачные вычисления, фотоэлектрическая энергетика, ветровые электростанции, станции хранения энергии.
Специализированные отрасли: химические парки, угольные шахты, нефтеперерабатывающие заводы, фармацевтика, морские платформы.
Прибрежные районы с высокой влажностью и обильным образованием солевого тумана.
Экологически чувствительные зоны: жилые районы, школы, зоны охраны окружающей среды, зеленые здания.
