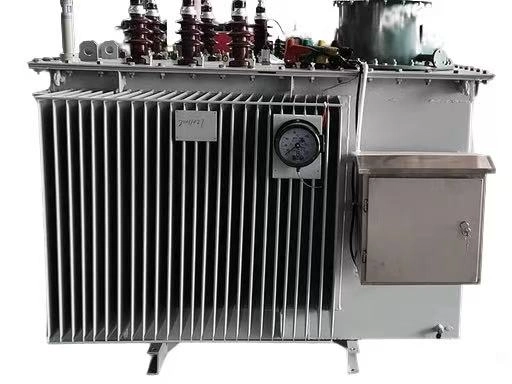

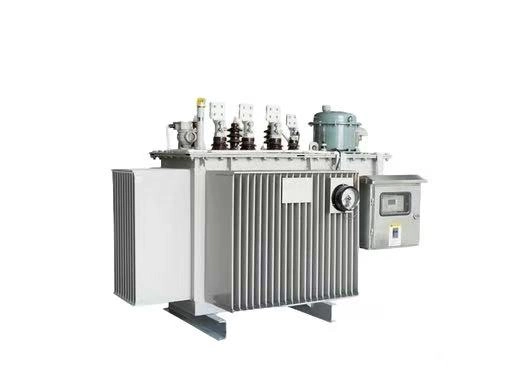

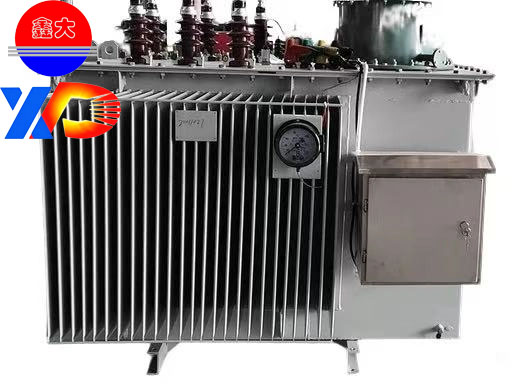

Информация о продукте 10kV Automatic Line Voltage Regulator

I. Введение продукта

Автоматический линейный регулятор напряжения на 10 кВ — это наружное интеллектуальное оборудование для регулировки напряжения, специально разработанное для решения основных проблем распределительной сети 10 кВ, таких как дальнее питание, большие колебания нагрузки, низкое клемматное напряжение и неуверенное качество напряжения. В качестве ключевого оборудования для модернизации распределительной сети оно широко используется в сельских сетях, горных районах, промышленных парках, городских и сельских окраинах, отдалённых районах и других сценариях нестабильного напряжения, играя важную роль в обеспечении надёжности электроснабжения, улучшении пользовательского опыта и снижении потерь в сети.

Устройство имеет интегрированную конструкцию, в основном состоящую из регулирующего корпуса трансформатора, вакуумного переключателя с нагрузкой, интеллектуального контроллера измерений и управления, электрического привода, комплексной системы защиты, наружного герметичного шкафа и вспомогательных электропроводных компонентов. Её можно установить и ввести в эксплуатацию сразу без дополнительного вспомогательного оборудования, с коротким сроком строительства и высокой гибкостью.

Принцип работы таков: интеллектуальный контроллер собирает ключевые параметры в реальном времени, включая входное напряжение, выходное напряжение, ток нагрузки и коэффициент мощности. С помощью встроенного интеллектуального алгоритма он автоматически отправляет команды регулировки напряжения для привода в действие переключателя отвода при нагрузке. Повышение напряжения и регулирование бак выполняются точно без перебоев питания, что гарантирует стабильное стабильное напряжение в пределах национального допустимого диапазона (10 кВ±10%). Он полностью решает такие проблемы, как недонапряжение в часы пик, перенапряжение в низкие часы и частые колебания напряжения.

Оборудование специально оптимизировано для суровых наружных условий с полностью герметичной и высокозащищённой конструкцией. Он поддерживает установку на столбах и на улице на полу без специального распределительного помещения, что значительно экономит место и экономит затраты на строительство. Он обладает полностью автоматической работой, беспилотной работой, удобным обслуживанием и длительным сроком службы.

Он полностью соответствует стандартам GB/T 1094.1-2013, GB/T 1094.2-2013 и соответствующим стандартам энергетической отрасли. Её можно напрямую подключить к существующим распределительным линиям 10 кВ без масштабной реконструкции, при высокой совместимости. По сравнению с традиционным оборудованием для регулирования напряжения, оно обладает очевидными преимуществами в точности регулировки, скорости отклика, эффективности защиты, а также стоимости эксплуатации и обслуживания, обеспечивая наиболее экономичное, прямое и эффективное решение для стабильности напряжения при реконструкции распределительной сети.

II. Технические характеристики (настраиваемые)

III. Основные особенности

1. Интеллектуальная и точная регулировка, стабильное напряжение

• Оснащён высокопроизводительным интеллектуальным контроллером и модулем высокой точности для сбора напряжения, тока, коэффициента мощности и частоты в реальном времени.

• Встроенный интеллектуальный алгоритм автоматически определяет колебания нагрузки и напряжения, понимая, что «нет недостаточного напряжения на пике, нет перенапряжения на низких».

• Поддерживает пользовательские функции порога напряжения, памяти параметров и памяти неисправностей.

2. Непрерывное регулирование при загрузке, без влияния на пользователей

• Использует вакуумный переключатель на нагрузке, без перебоев питания, без вспышки и скачка напряжения при регулировании.

• Вакуумное тушение дуг, надежная работа, долгий механический срок службы (≥100 000 операций).

• Многоступенчатая тонкая регулировка обеспечивает плавное и стабильное напряжение.

3. Широкий диапазон регулирования для длинных линий и слабых сеток

• Регуляторный диапазон можно гибко настроить от ±5% до ±15%.

• Эффективно возвращает нестандартное клемирующее напряжение до квалифицированного диапазона, решая проблему падения напряжения на больших расстояниях.

• Сильная адаптация к лёгкой нагрузке, тяжёлой нагрузке и резкой смене нагрузки.

4. Высокозащищённый дизайн наружного пространства для суровых условий

• Полностью герметичный шкаф с защитой до IP54–IP65, защищённый от дождя, пылезащитный, противовлагоносный и солёный туман.

• Широкая рабочая температура: -40°C~+70°C, ветронепроницаема, землетрясения, молниестойкая.

• Оптимизированная конструкция по рассеиванию тепла и противоконденсационной системе для долгосрочной стабильной работы.

IV. Сценарии применения

1. Сельские электросети и модернизация сельских сетей

Длинный радиус питания, рассеянные нагрузки, серьёзное недонапряжение на клеммах. Подходит для сельских жилых электроэнергий и орошения сельскохозяйственных хозяйств.

2. Гористые и холмисты районы с междугородними линиями

Сложный рельеф, сильное падение напряжения, трудная эксплуатация и обслуживание. Регулятор адаптируется к суровым условиям и позволяет работать без присмотра.

3. Промышленные парки и промышленные и горнодобывающие предприятия

Плотные высокомощные нагрузки, частые колебания, лёгкое снижение напряжения в часы пик. Обеспечивает стабильную работу производственного оборудования.

4. Городско-сельские окраины и старые жилые районы

Устаревшие линии, быстрый рост нагрузки, очевидная разница напряжения в пиковой долине. Улучшает опыт питания в жилых помещениях.

5. Новая энергия, поддерживающая линии 10 кВ

Фотоэлектрические и ветровые электростанции с частыми колебаниями напряжения. Стабилизирует напряжение и поддерживает плавное подключение к сети.
