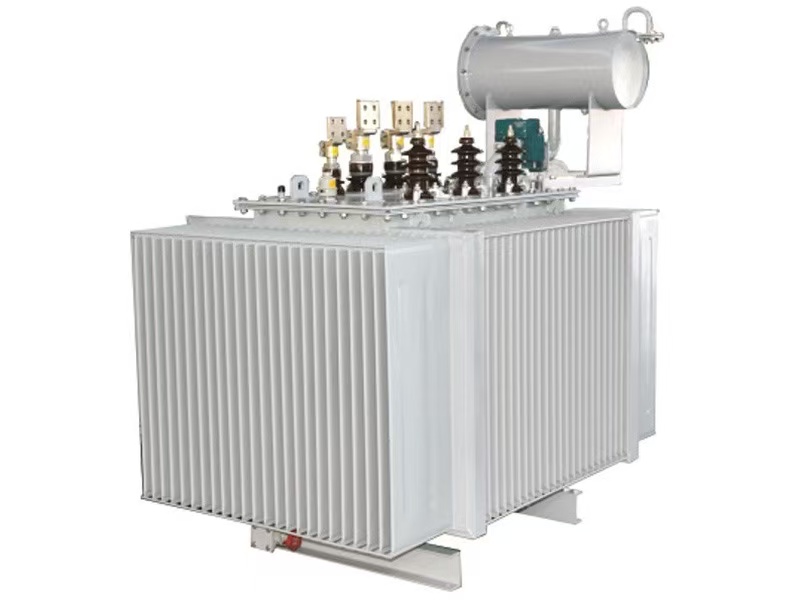

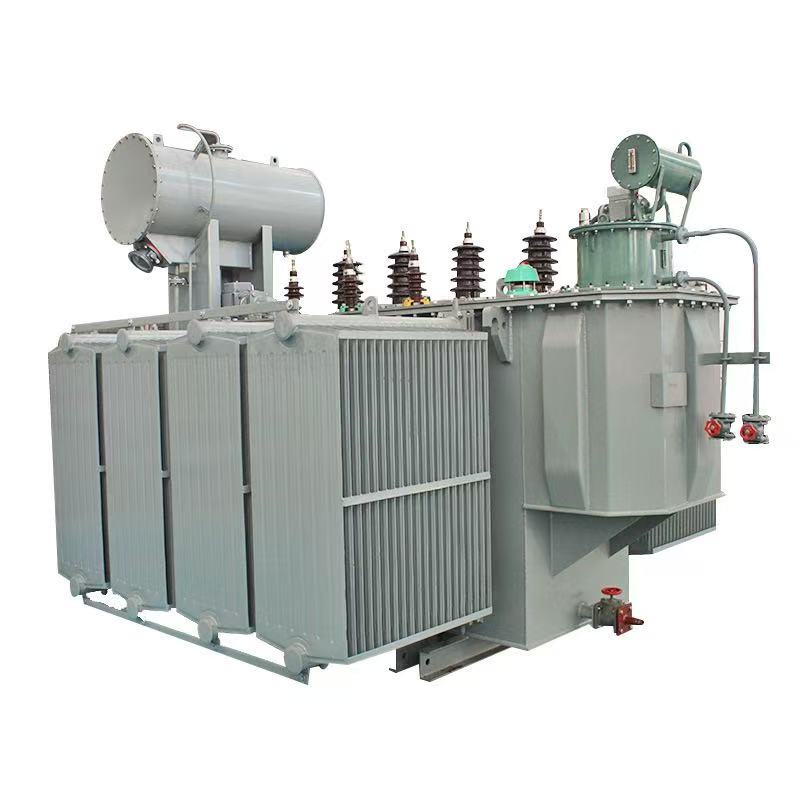

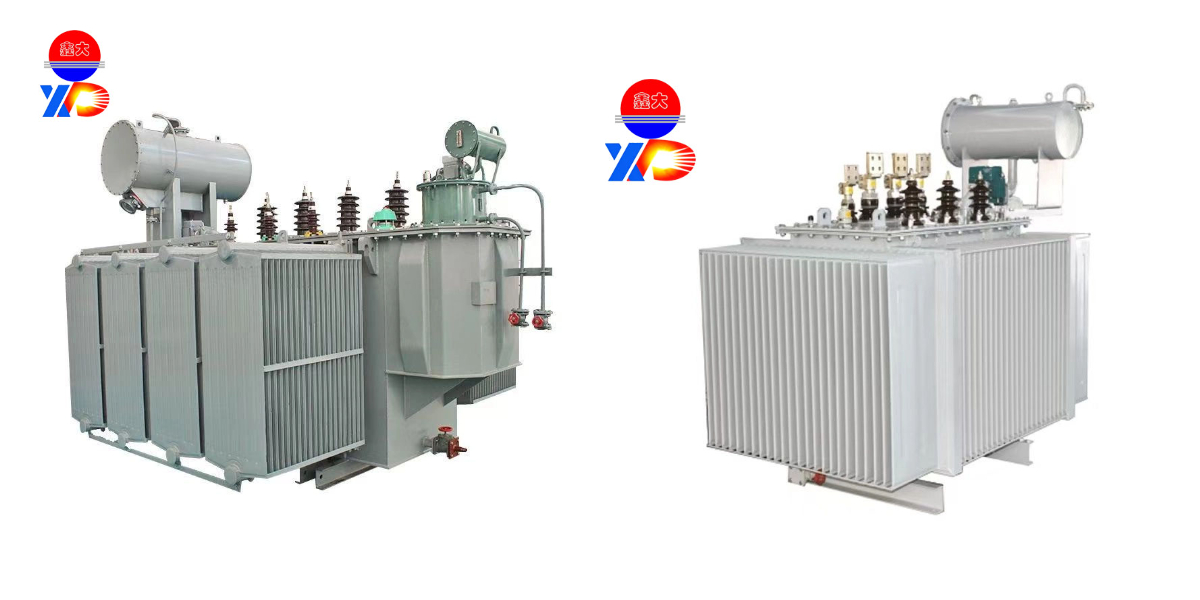

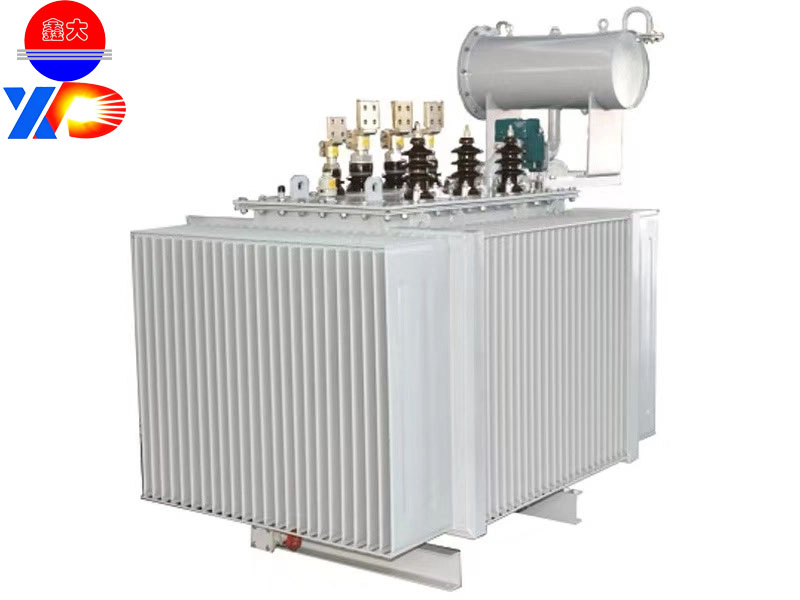

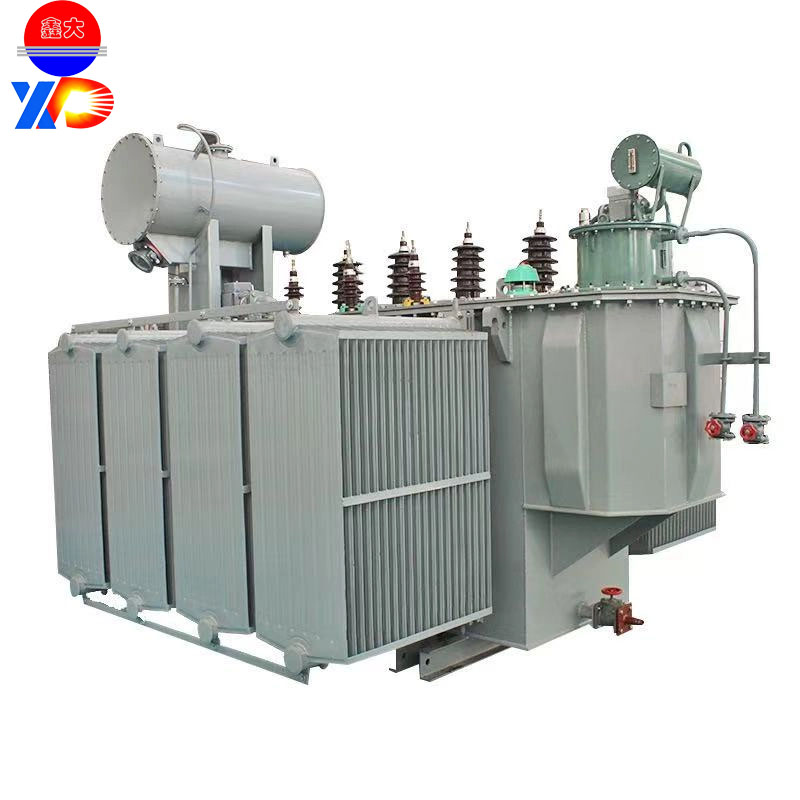

Выпрямительный трансформатор

Выпрямительные трансформаторы — это специальные трансформаторы, разработанные специально для выпрямительного электропитания в шахтах. Их основная функция — преобразование переменного тока промышленной частоты в постоянный ток. Продукция изготавливается в строгом соответствии с национальными и отраслевыми стандартами, такими как GB/T 1094.11 и JB/T 3837, и имеет сертификат безопасности продукции для горнодобывающей промышленности KY/KA.

Они подходят для электроснабжения в не взрывоопасных зонах под землей, а также для наземного выпрямительного оборудования (например, для электролиза в шахтах, гальванического покрытия и устройств постоянного тока). Они сочетают в себе высокую эффективность выпрямления, высокую устойчивость к гармоникам и отличную адаптивность к суровым условиям шахт, обеспечивая стабильную и эффективную поддержку постоянного тока для оборудования постоянного тока в шахтах и электрохимических операций.

1. Основные параметры производительности (настраиваемые)

Напряжение: 3 кВ, 6 кВ, 10 кВ, 110 кВ;

• Мощность: 10 кВА-125000 кВА.

• Тип: масляный, сухой (огнестойкий).

• Системы охлаждения: ONAN, ONAF, AN, AF.

• Степень защиты: IP54, IP65.

Стандартные классы теплоизоляции: класс F (155℃), класс H (180℃); класс C доступен для подземных помещений с высокими температурами и высокой влажностью.

Изоляционные материалы: высококачественное изоляционное масло, эпоксидная смола, бумага DuPont NOMEX®.

Стабильные теплоизоляционные характеристики даже при относительной влажности ≥ 95 % с образованием конденсата.

Масляный компрессор: ONAN / ONAF с увеличенным гофрированным баком и радиаторами.

Сухой тип: AN/AF с интеллектуальными малошумными вентиляторами с регулировкой температуры.

Эффективно контролирует повышение температуры и предотвращает старение теплоизоляции.

Закрытый металлический корпус.

Наружное применение: IP54; подземное применение: усиленная пыле-, влаго- и влагозащитная конструкция.

Отсутствие открытых оголённых частей во избежание поражения электрическим током.

• Железный сердечник: низкопотерная ориентированная кремнистая сталь, оптимизированная для гармонической устойчивости, с амортизирующими прокладками.

• Обмотки выпрямителя: бескислородная медь, специальная транспозиционная обмотка, низкие гармонические потери, высокая устойчивость к короткому замыканию.

• Резервуар/корпус: Полностью герметичный гофрированный масляный бак (масляного типа); огнестойкая, пылезащитная, коррозионностойкая сталь ( сухого типа ).

• Ударопрочная конструкция: усиленные крепления, амортизирующие прокладки, опорная плита и подъемные проушины для транспортировки и установки в шахтах.

• Защита и принадлежности: защита от перегрузки, короткого замыкания, перенапряжения/пониженного напряжения, утечки тока; контроль температуры масла и обмотки; опционально – подавление гармоник, дистанционный мониторинг.

2. Основные преимущества продукта

• Высокая эффективность выпрямления, низкий уровень пульсаций, стабильный выходной постоянный ток, низкий уровень гармонических искажений.

• Сертифицировано для использования в горнодобывающей промышленности (Кентукки/Канада), полностью закрытое, безопасно для подземных неопасных зон.

• Широкий температурный диапазон: от -20℃ до +40℃, высокая влажность, пыле- и виброустойчивость.

• Высокая устойчивость к перегрузкам и ударам, обеспечивающая непрерывное производство.

• Низкие потери, энергоэффективность 1-го уровня, энергосбережение, длительный срок службы (более 30 лет).

• Компактный, удобный для транспортировки, установки и обслуживания; низкие эксплуатационные расходы.

3. Типичные области применения

• Подземный выпрямительный источник питания для вентиляторов постоянного тока, насосов, конвейеров, электролизных установок, освещения.

• Системы заземления с выпрямителем для электролиза, гальванического покрытия, приводов постоянного тока.

• Аварийное электропитание постоянного тока на шахте, системы управления, коммуникационное оборудование.

• Туннели, металлургия, химическая промышленность и другие суровые промышленные условия.
