сухой комплект трансформатора

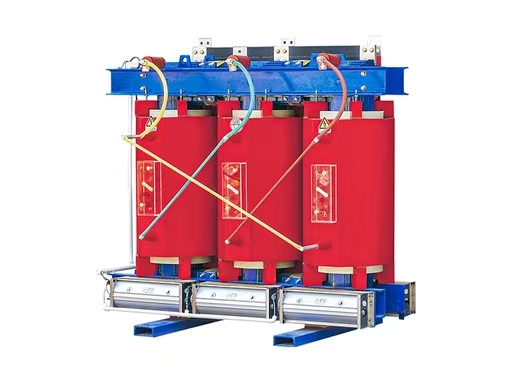

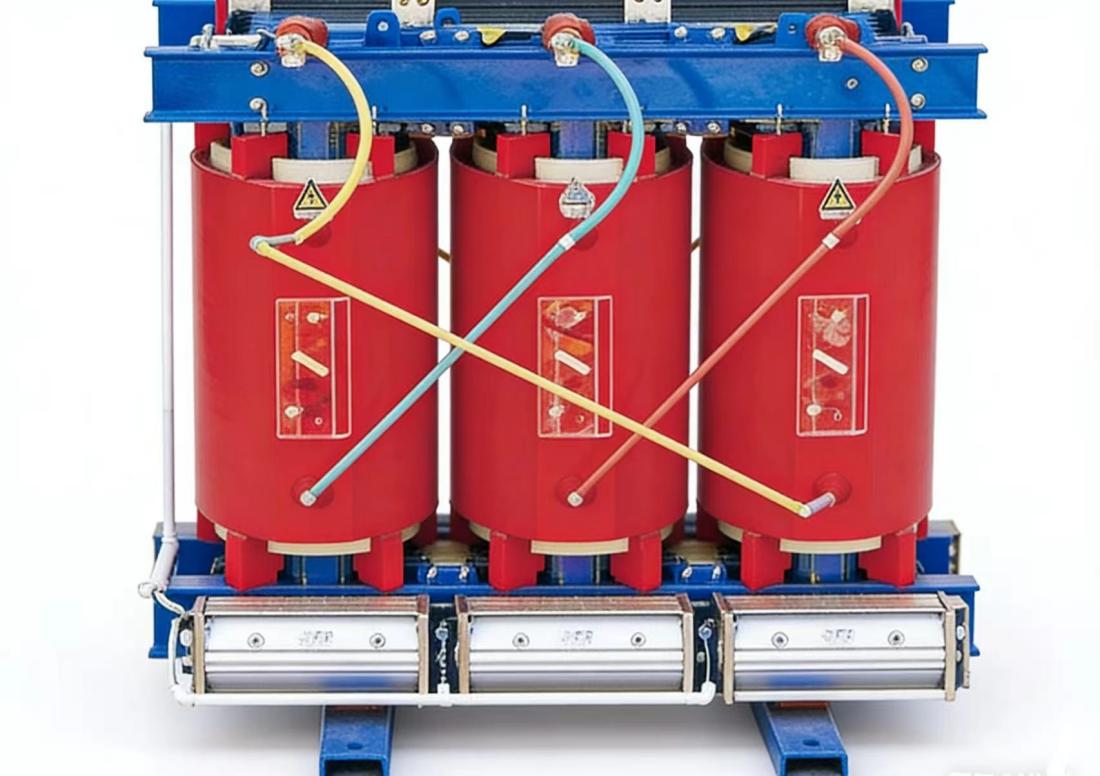

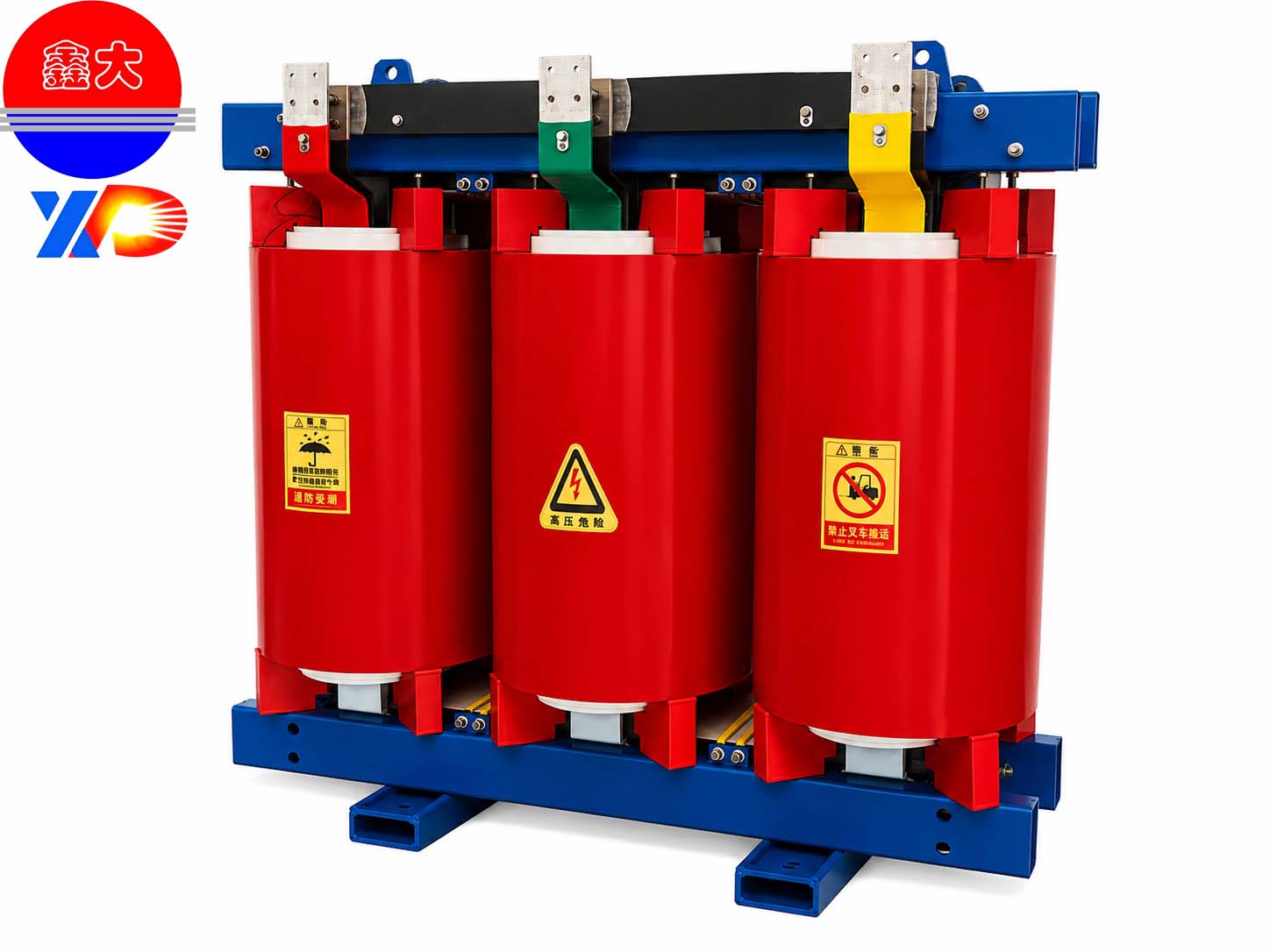

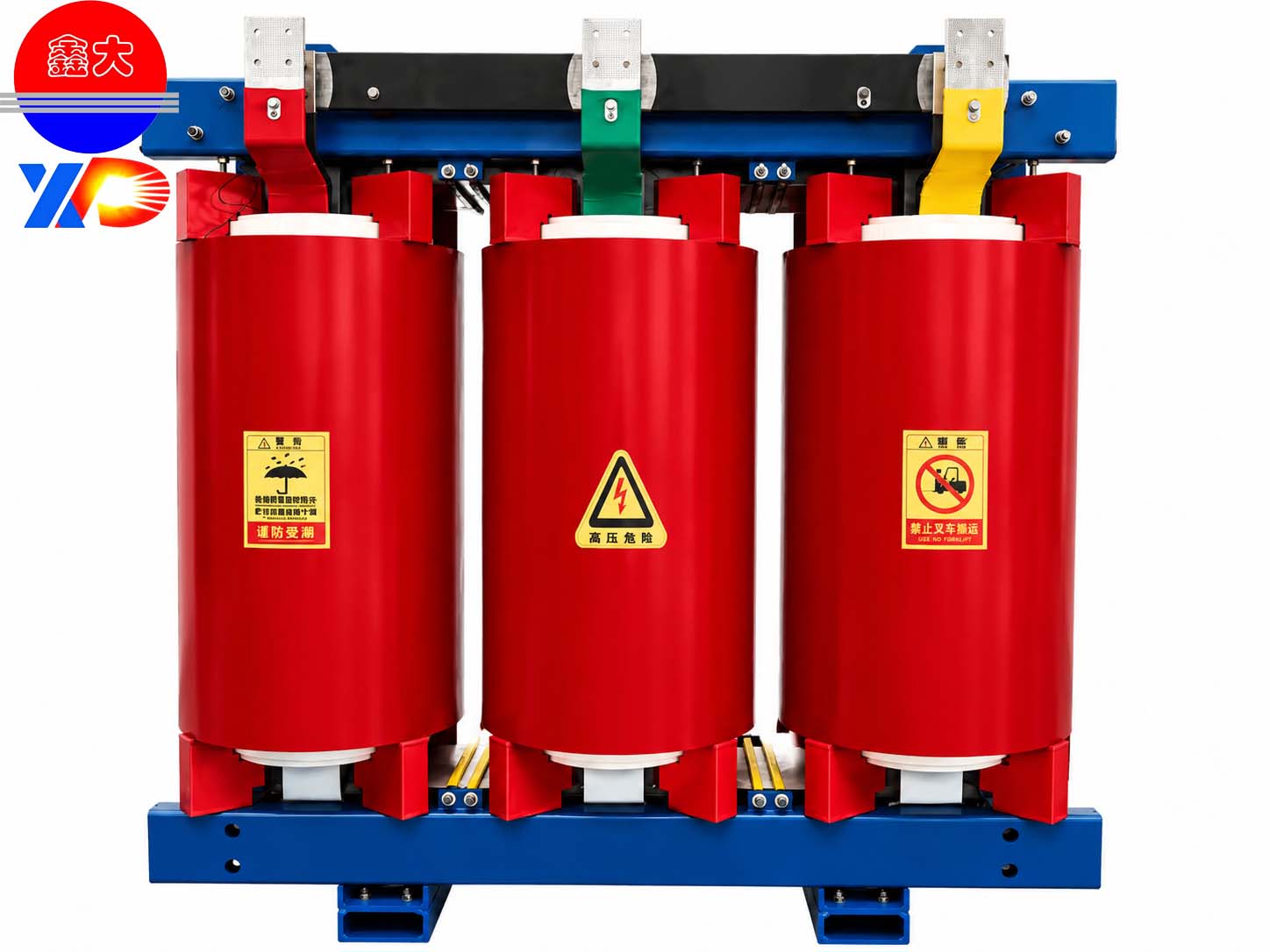

Сухой трансформатор на 35 кВ, изготовленный методом литья из эпоксидной смолы.

I. Обзор продукта

В конструкции используется безмасляная технология, вакуумное эпоксидное литье, многоступенчатый сердечник и интегрированная интеллектуальная система контроля температуры. Она обладает преимуществами энергоэффективности 1-го уровня, огнестойкости, взрывозащиты, влаго- и пылезащиты, устойчивости к короткому замыканию, не требует технического обслуживания и имеет сверхдлительный срок службы, полностью удовлетворяя потребности современных энергосетей в экологичности, низкоуглеродной, безопасной, интеллектуальной и автоматизированной работе.

II. Ключевые технические параметры (настраиваемые)

• Номинальное напряжение: 35 кВ (отвод от цепи ±2×2,5%) / 0,4 кВ

• Номинальная мощность: 50 кВА-8000 кВА

• Группа подключения: Dyn11 (стандартная)

• Класс теплоизоляции: класс F (155℃)

• Режимы охлаждения: AN (естественное воздушное охлаждение) / AF (принудительное воздушное охлаждение)

• Степень защиты: IP20 / IP30 / IP40 / IP54 (для наружного применения)

• Сопротивление короткого замыкания: 6% (стандартное)

•


III. Основные структурные и технологические особенности

1. Основные характеристики: Сверхнизкие потери и исключительная бесшумность.

• Используется листовая сталь из кремнезема со сверхвысокой магнитной проницаемостью толщиной 0,23–0,27 мм, ориентированная по зерну, обладающая высокой магнитной проводимостью и чрезвычайно низкими потерями.

• Девятиступенчатая ступенчатая нахлесточная технология соединения и ступенчатое ламинирование обеспечивают равномерную магнитную цепь, минимальное магнитное сопротивление и минимальную вибрацию.

• Цельное эпоксидное покрытие, обеспечивающее влагостойкость, защиту от ржавчины и коррозии, а также снижение уровня шума.

• Высокопрочный немагнитный крепежный ремень в сочетании с эластичной демпфирующей конструкцией исключает ослабление крепления или посторонние шумы во время работы.

• Уровень шума на 3–5 дБ(А) ниже, чем у SCB14, и близок к фоновому шуму окружающей среды.

2. Обмотка: Высокая прочность, отличная изоляция и высокая устойчивость к короткому замыканию.

• Низковольтная фольговая обмотка: цельнонамотана из высокоточной бескислородной медной фольги, обеспечивает равномерное распределение тока и чрезвычайно низкие потери на вихревые токи.

• Высоковольтная многослойная цилиндрическая обмотка: сбалансированное количество ампер-витков, равномерная межслойная изоляция, превосходная устойчивость к внезапному короткому замыканию.

• Вакуумное эпоксидное литье с армированием стекловолокном: отсутствие пузырьков, пустот, слабых мест, высокая прочность.

• Изоляционные свойства включают высокую ударопрочность, влагостойкость, устойчивость к загрязнениям, отсутствие растрескивания и старения.

• Огнестойкость класса FV-0, бездымный, нетоксичный, негорючий при горении, соответствует самым высоким требованиям пожарной безопасности.

IV. Основные преимущества в производительности

 экстремальная экономия энергии

с наименьшими долгосрочными эксплуатационными расходами .

• Подходит для круглосуточной работы в условиях высокой нагрузки, например, в центрах обработки данных, электросетях, промышленности и торговле.

• Снижает потери в сети, улучшает коэффициент мощности и сокращает инвестиции в компенсацию реактивной мощности.

2. Высочайший уровень безопасности

• Полностью безмасляная конструкция, исключающая протечки, пожары и взрывы.

• Может устанавливаться непосредственно внутри помещений, в подвалах, высотных зданиях и распределительных центрах.

• Не требуется ни нефтехранилищ, ни противопожарных перегородок, ни противопожарных трубопроводов, что значительно снижает инвестиции в гражданское строительство.

• Соответствует самым высоким противопожарным стандартам для мест массового скопления людей, таких как больницы, школы, метро, аэропорты и торговые центры.

3. Высочайшая в отрасли устойчивость к короткому замыканию.

• Конструкция из фольги и цилиндрической обмотки обеспечивает устойчивость к короткому замыканию и ударам, значительно превосходящую национальные стандарты.

• Высокая целостность изоляции, отсутствие трещин, старения, чрезвычайно низкий уровень отказов при длительной эксплуатации.

• Полностью подходит для зон с повышенной чувствительностью к шуму, таких как жилые кварталы, больницы, школы, офисные здания и лаборатории.

5. Сверхвысокая адаптивность к окружающей среде

• Влагостойкий, пылезащитный, устойчивый к солевому туману, загрязнению и конденсации.

• Устойчиво функционирует в течение длительного времени в прибрежных, химических, горнодобывающих, влажных, пыльных и высокогорных условиях.

V. Полный спектр применений

• Системы электросетей: подстанции 35 кВ, городские распределительные сети, понижающие подстанции в промышленных парках, модернизация энергосетей с целью энергосбережения.

• Центры обработки данных и новая инфраструктура: центры обработки данных, центры облачных вычислений, промышленные парки больших данных, вычислительные центры (предпочтительно с низким показателем PUE).

• Элитные общественные здания: аэропорты, метро, станции высокоскоростных железных дорог, больницы, школы, торговые центры, офисные здания, высотные здания.

• Новые источники энергии для производства электроэнергии: коллекторные подстанции 35 кВ для фотоэлектрических и ветровых электростанций, вспомогательные сооружения для электростанций, использующих накопители энергии.

• Опасные промышленные среды: нефтяная, химическая, угольная, фармацевтическая, металлургическая, а также зоны с легковоспламеняющимися и взрывоопасными веществами.

• Особые условия: прибрежный туман с высокой концентрацией соли, влажный и дождливый климат, сильное загрязнение воздуха, высокогорные районы, низкие температуры и зоны с ограничениями по уровню шума.
