аморфный трансформатор

1. Обзор продукта

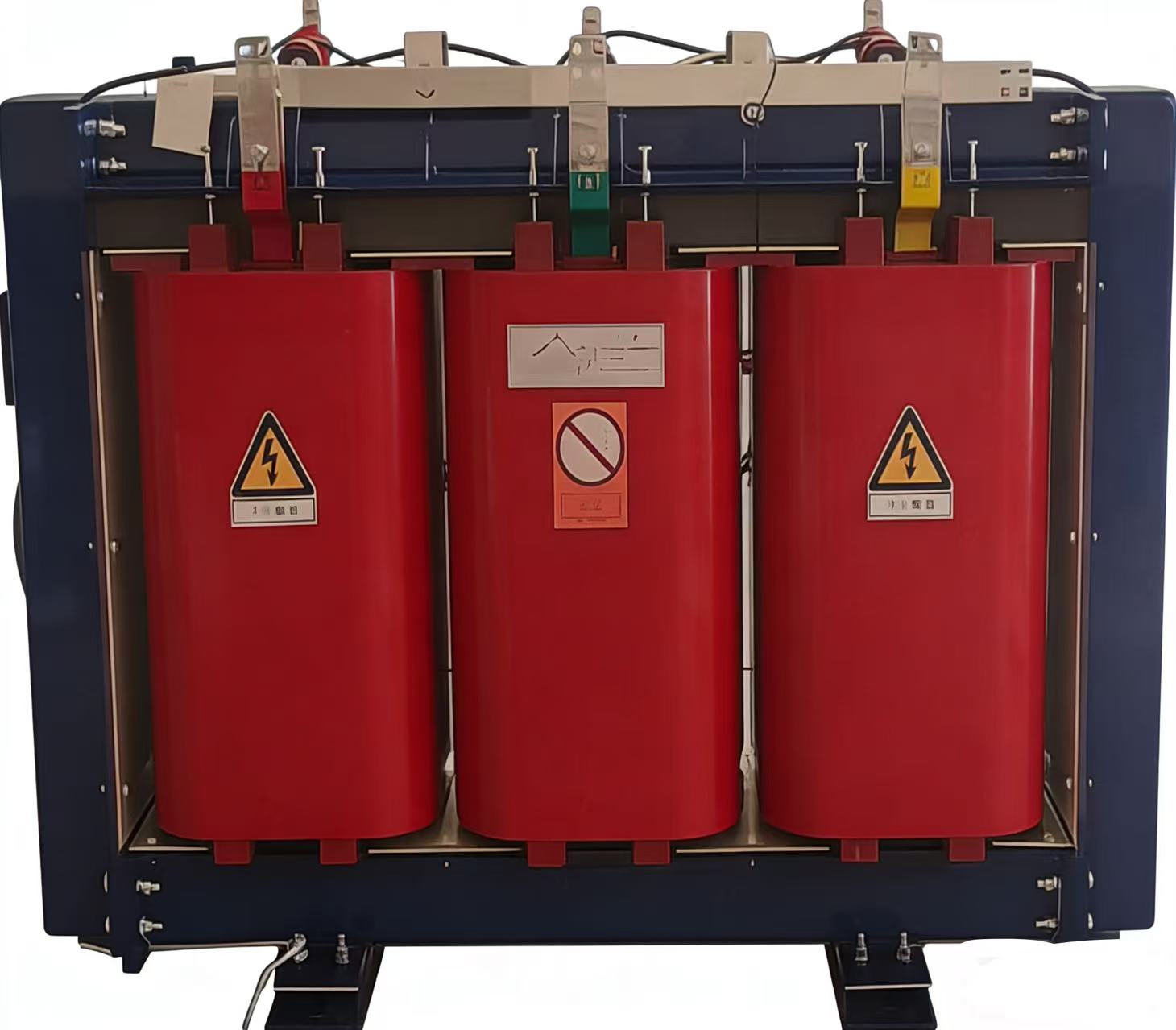

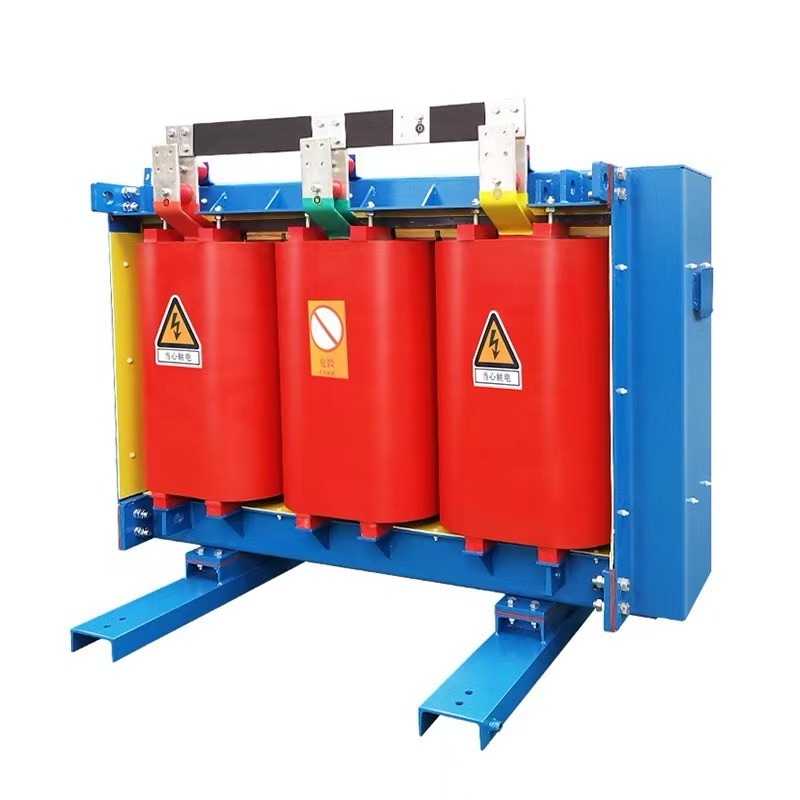

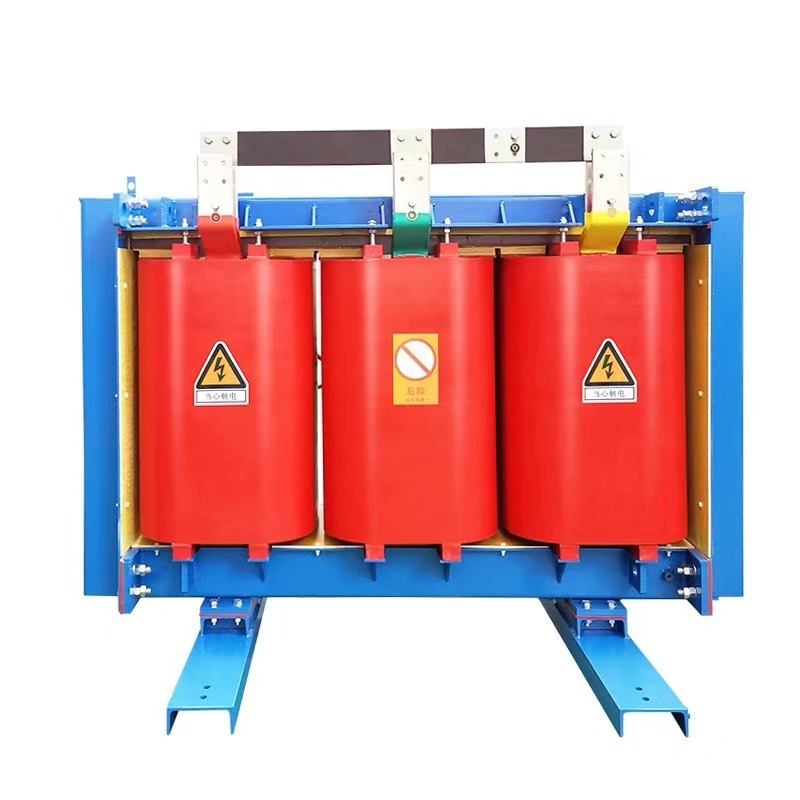

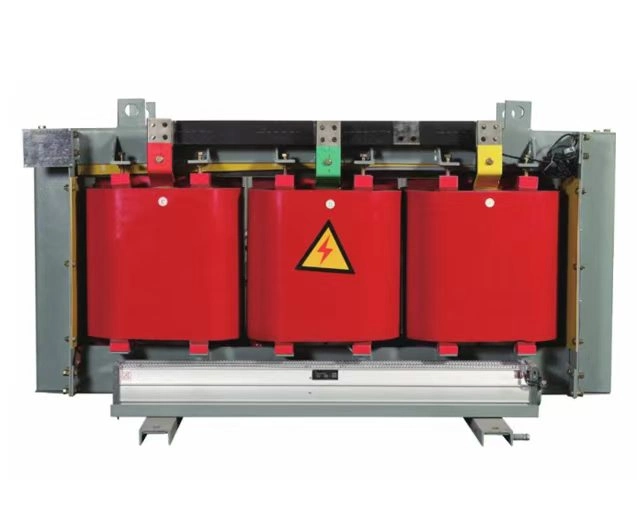

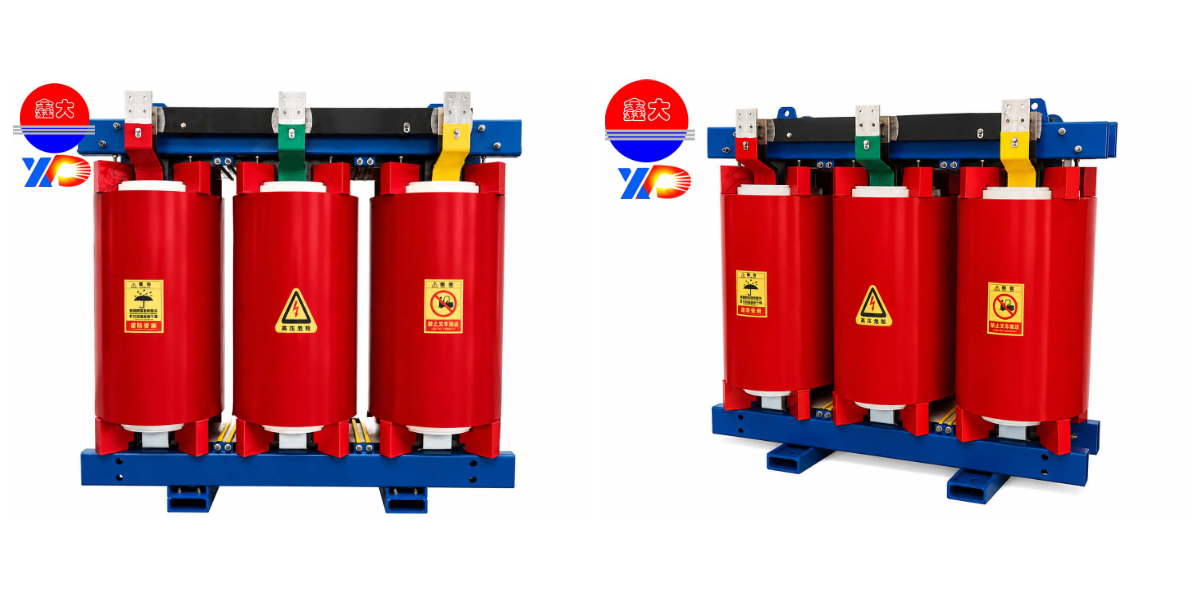

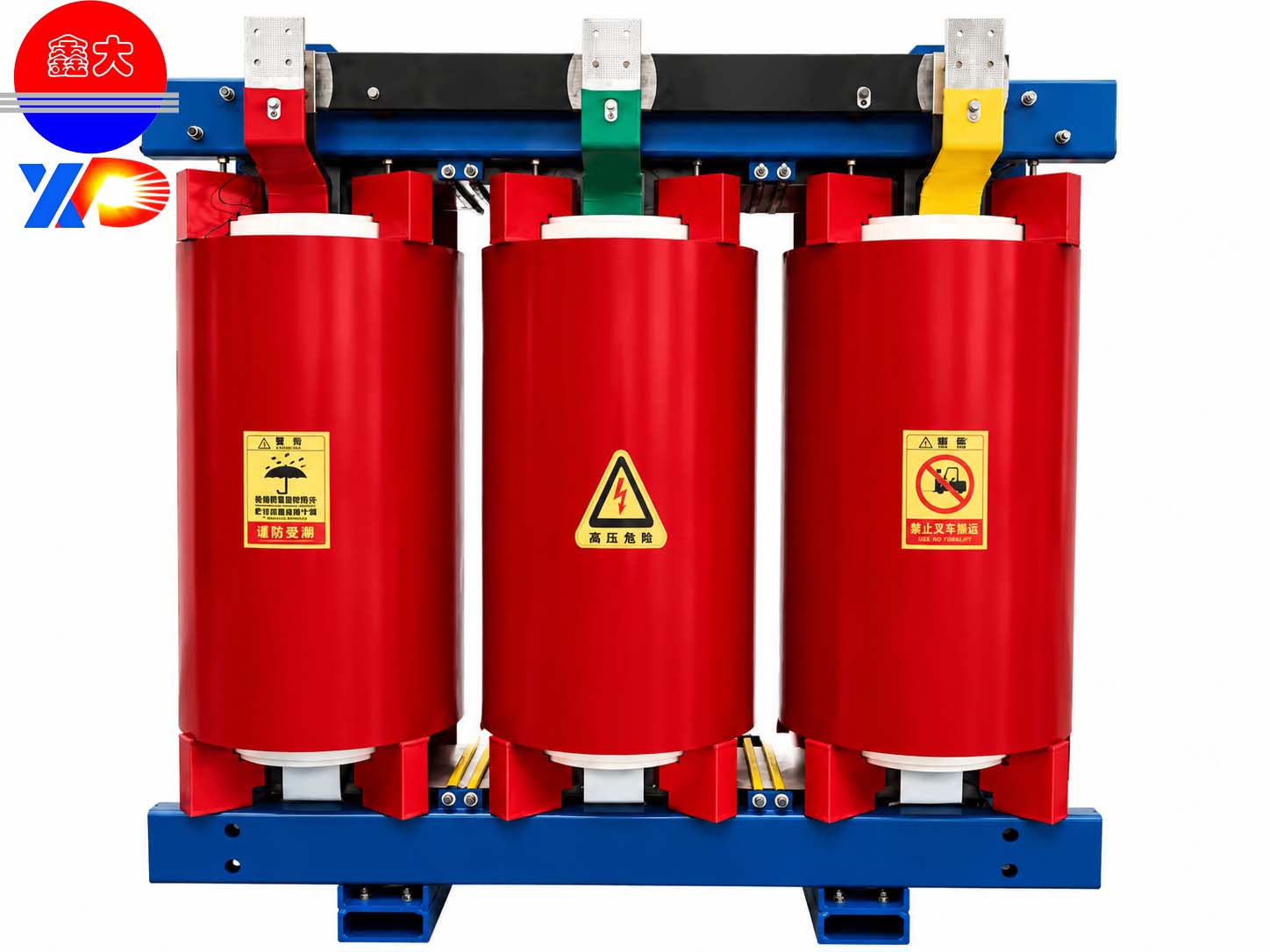

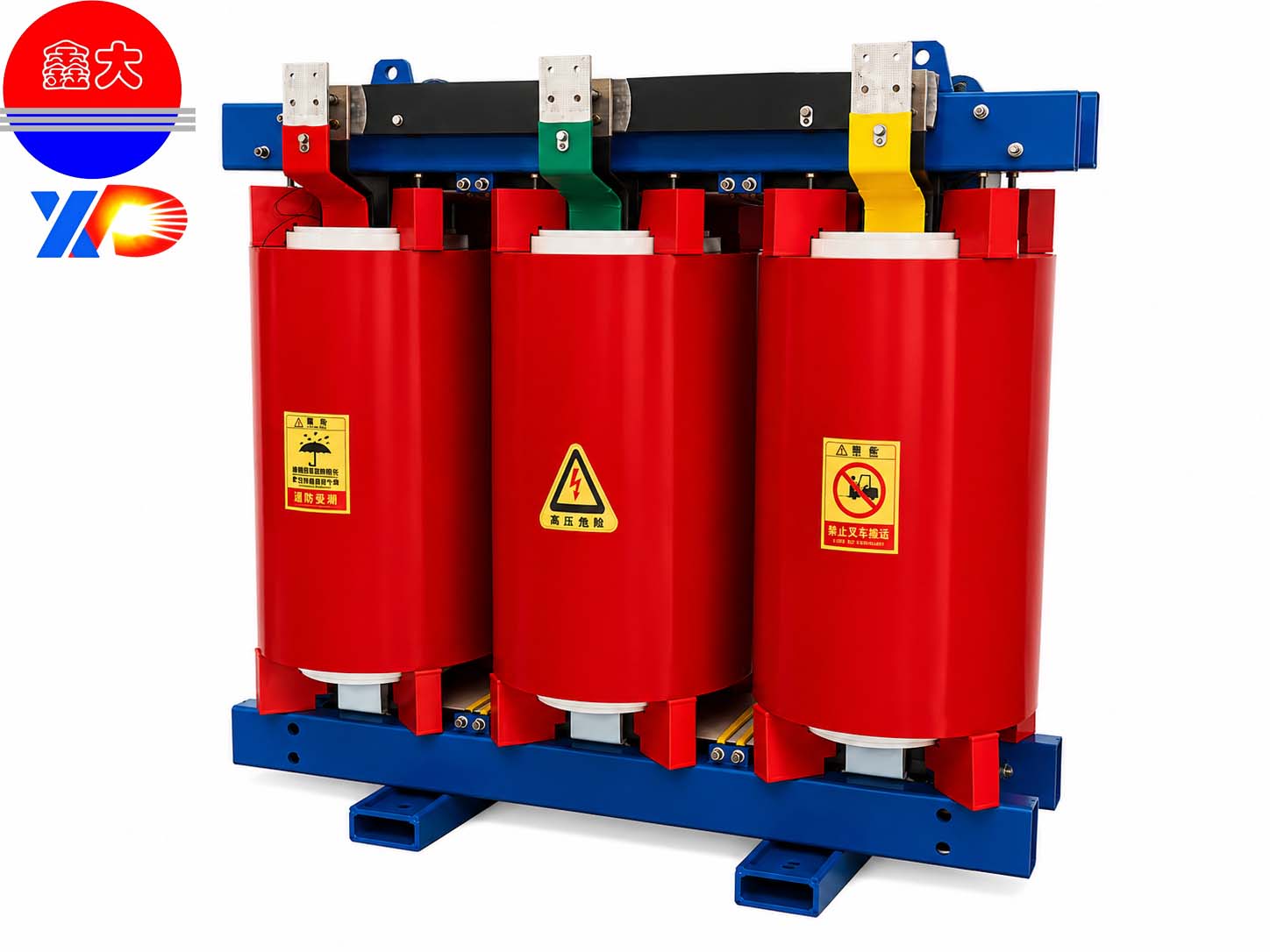

Сухой трансформатор SCBH M из аморфного сплава — это новое поколение сверхэкономичных и экологически чистых распределительных трансформаторов . В нем используется сердечник из аморфного сплава, литье в эпоксидную смолу и фольговая обмотка, обеспечивающие потери холостого хода значительно ниже, чем у традиционных трансформаторов из кремниевой стали.

Соответствует стандартам:

ГБ/Т 10228, ГБ 20052, ГБ 1094,11, МЭК 60076.

Огнестойкость класса F1, экологичность, не содержит масла, низкий уровень шума.

2. Основные технические параметры (настраиваемые)

• Номинальное напряжение: 10 кВ ± 2 × 2,5% / 0,4 кВ

• Номинальная мощность: 30 кВА – 2500 кВА

• Группа подключений: Dyn11

• Класс теплоизоляции: класс H (180℃)

• Режимы охлаждения: AN (самоохлаждение) / AF (принудительное воздушное охлаждение)

• Класс защиты: IP20, IP30, IP40

• Сопротивление короткого замыкания: 4%/6%

• Частичный разряд: ≤5 пКл

• Уровень шума: 35–50 дБ(А)

• Температура окружающей среды: от -25℃ до +45℃

Сравнение убытков и преимуществ

Особенно подходит для электросетей, жилых домов и общественных зданий с длительным временем работы, низкой интенсивностью нагрузки и продолжительным временем эксплуатации.

3. Структурные и технологические особенности

1) Аморфный сплав в качестве сердечника (основной энергосберегающий компонент)

• Сверхтонкая полоска из аморфного сплава с высокой магнитной проницаемостью и чрезвычайно низкими потерями.

• Конструкция сердечника с обмоткой, меньшим количеством соединений, однородной магнитной цепью и малым током возбуждения.

• Цельная эпоксидная герметизация обеспечивает влагостойкость, защиту от коррозии и виброизоляцию.

• Чрезвычайно низкие потери холостого хода, практически полное отсутствие тепловыделения.

2) Конструкция обмотки (высокая надежность и устойчивость к короткому замыканию)

• Низковольтная обмотка из медной фольги: равномерная плотность тока, низкий уровень вихревых токов, хорошее рассеивание тепла.

• Высоковольтная многослойная цилиндрическая обмотка: сбалансированное количество ампер-витков, превосходная устойчивость к короткому замыканию.

• Вакуумное эпоксидное литье с армированием стекловолокном: отсутствие пузырьков, трещин, высокая прочность.

• Теплоизоляция класса H: термостойкая, влагостойкая, антивозрастная, ударопрочная.

3) Контроль температуры и интеллектуальный мониторинг

• Платиновые резисторы PT100, встроенные в обмотки, обеспечивают точное измерение температуры.

• Интеллектуальный регулятор температуры: сигнализация о перегреве, срабатывание защиты, автоматическое управление вентилятором.

• Стандартный интерфейс RS485/Modbus, возможность подключения к системам мониторинга электропитания и системам автономного управления.

4) Корпус и кожух

• Полностью герметичная конструкция: влагонепроницаемая, пыленепроницаемая, устойчивая к солевому туману, устойчивая к загрязнениям.

• Высокопрочная стальная зажимная конструкция: сейсмо- и ударопрочность при транспортировке.

• Корпус для электростатического напыления пластика: антикоррозийный, эстетичный и долговечный.

• Для установки на открытом воздухе предусмотрен навес от дождя.

4. Основные преимущества продукта

1) Сверхэкономичный

• Сердечник из аморфного сплава с лучшими в отрасли низкими потерями холостого хода.

• Долгосрочные эксплуатационные расходы на электроэнергию снижены более чем на 50% по сравнению с традиционными трансформаторами.

2) Безопасный и огнестойкий

• Без масла, без протечек, без риска возгорания или взрыва.

• Огнестойкость класса F1, бездымный, нетоксичный, негорючий.

• Может устанавливаться непосредственно в подвалах, распределительных щитах, высотных зданиях, торговых центрах, больницах.

• Нет необходимости в нефтяных ямах, противопожарных перегородках или системах пожаротушения, что значительно снижает стоимость строительства.

3) Сверхнизкий уровень шума

• Намотанный сердечник в сочетании с антивибрационной конструкцией, уровень шума ≤45 дБ(А).

• Тихая работа, подходит для жилых районов, школ и больниц.

4) Высокая устойчивость к короткому замыканию

• Цельнолитые обмотки с высокой механической прочностью.

• Превосходная устойчивость к импульсам молнии, короткому замыканию и перегрузкам.

• Значительно более низкий процент отказов по сравнению с трансформаторами с масляным охлаждением и обычными сухими трансформаторами.

5) Высокая адаптивность к окружающей среде

• Влагостойкий, пылезащитный, антиконденсационный, устойчивый к солевому туману, коррозионностойкий.

• Подходит для прибрежных, химических, горнодобывающих, влажных и пыльных сред.

• Может быть введен в эксплуатацию сразу после остановки, без предварительной сушки.

6) Не требует технического обслуживания и имеет длительный срок службы.

• Не требует использования масла, замены масла, фильтрации или тестирования.

• Плановое техническое обслуживание включает только очистку от пыли и проверку соединений.

5. Сценарии применения

• Модернизация городских и сельских электросетей (Государственная электросетевая компания, Южная электросетевая компания Китая).

• Жилые кварталы, школы, больницы, офисные здания с высокими требованиями к шумо- и пожарной безопасности.

• Торговые комплексы, метро, аэропорты, вокзалы, крытые распределительные центры.

• Заводы, шахты, химическая и металлургическая промышленность (влажные, пыльные, взрывоопасные среды).

• Фотоэлектрические системы, ветроэнергетика, системы хранения энергии (значительная экономия энергии при длительной работе без нагрузки/с малой нагрузкой).

• Подвалы, высотные здания и места скопления людей (отсутствие пожарной опасности, безопасность и надежность).
