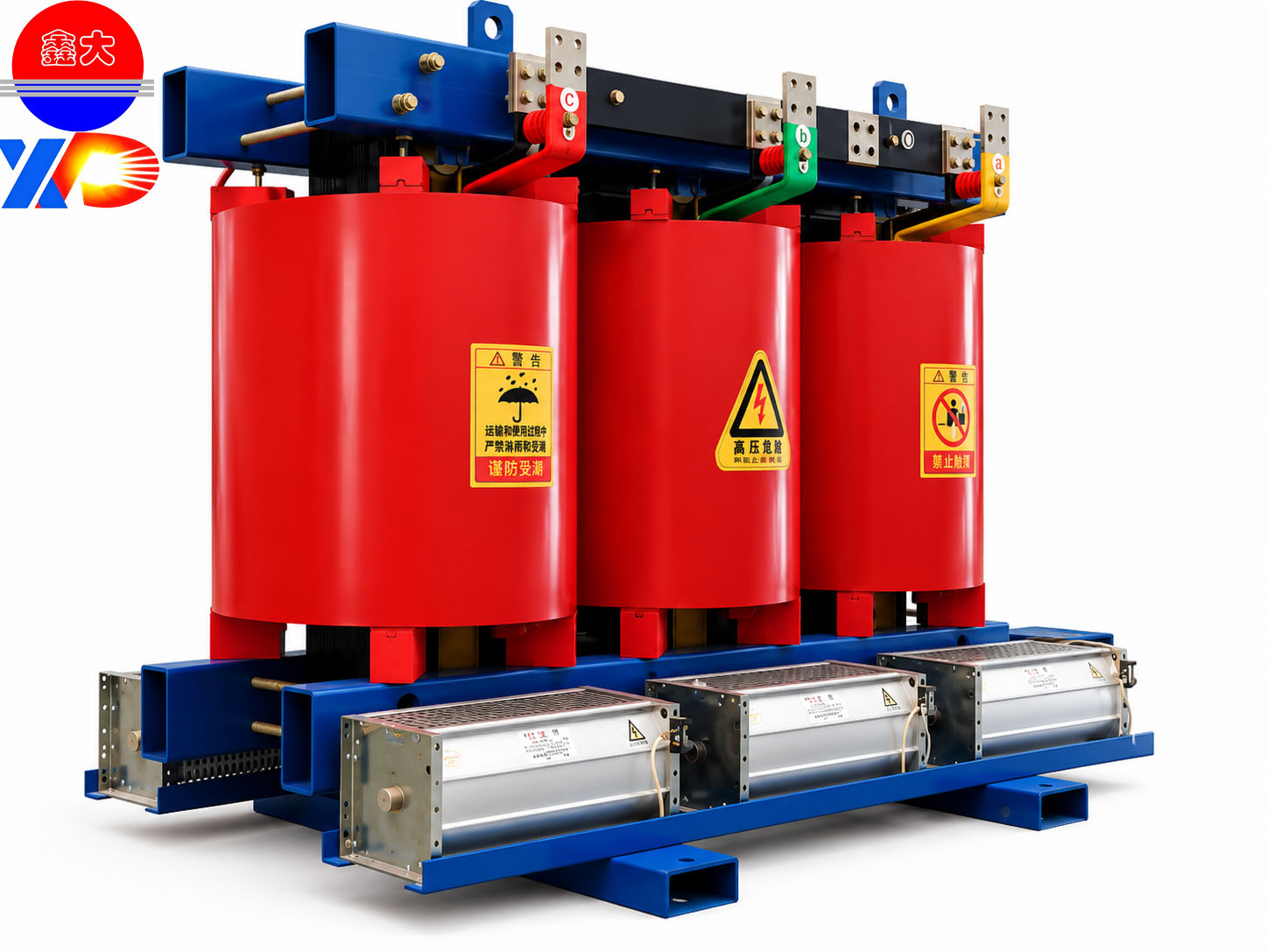

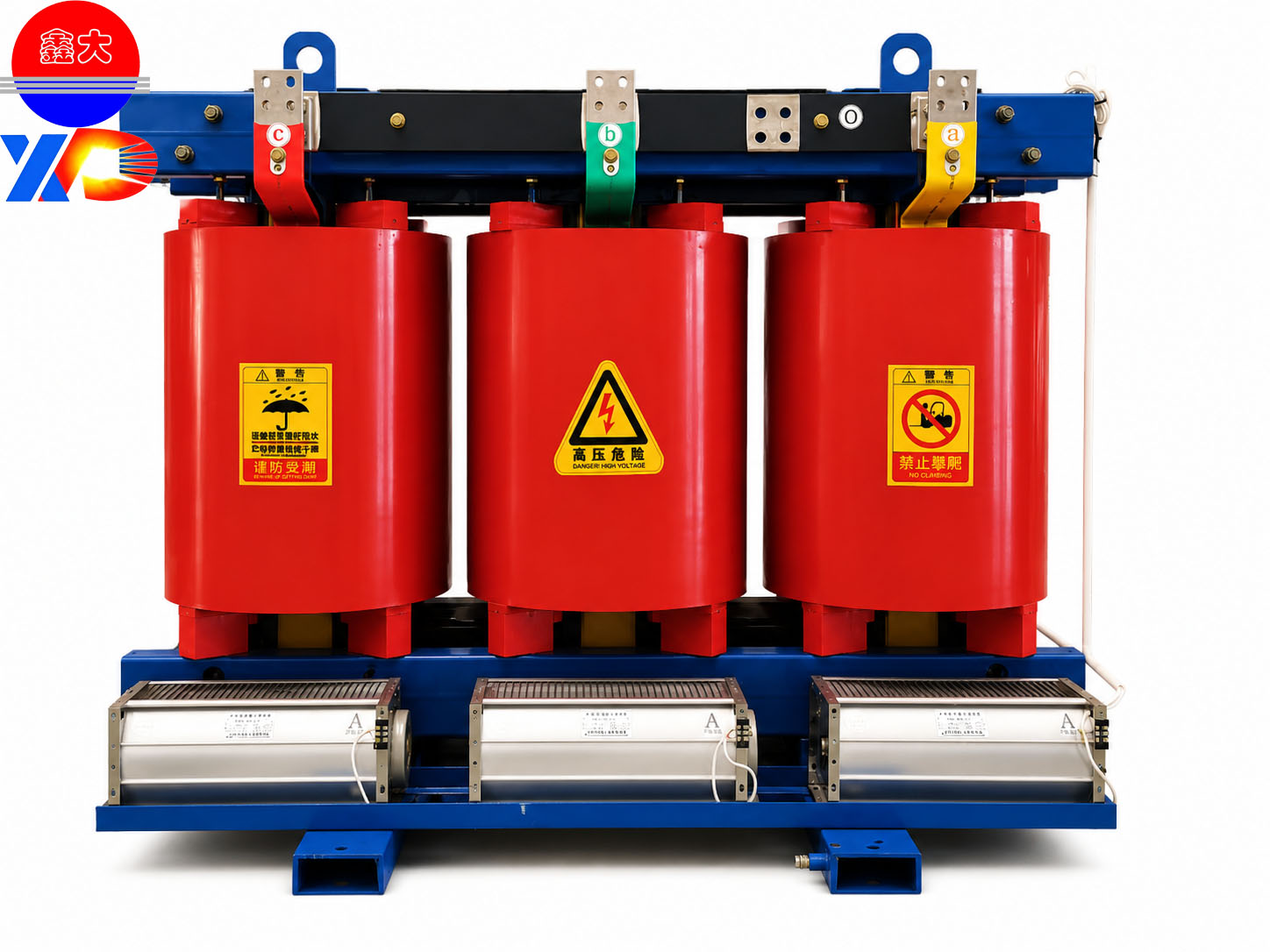

Высоковольтный сухой трансформатор
1. Сухой и безмасляный: огнестойкий, взрывозащищенный, экологически чистый, без риска возгорания или протечки.
2. Безопасность и надежность: изоляция класса F, низкий уровень частичных разрядов, высокая устойчивость к короткому замыканию.
3. Энергосбережение и низкое потребление: низкие потери, экономия энергии при длительной эксплуатации.
4. Высокая адаптивность к окружающей среде: влаго- и пыленепроницаемость, возможность использования во влажных и пыльных условиях.
5. Не требует технического обслуживания: не требует масла, не нуждается в ежедневном техническом обслуживании, низкие эксплуатационные и технические расходы.
6. Простота установки: компактные размеры, возможность установки в помещении/подвале.
7. Низкий уровень шума, подходит для жилых районов, коммерческих и промышленных помещений и т. д.
1. Введение в продукт
SCB — это трёхфазный распределительный трансформатор сухого типа класса 10 кВ, изготовленный методом вакуумного литья с использованием эпоксидной смолы . В качестве материала сердечника используется высококачественная холоднокатаная кремниевая сталь, а медные обмотки затвердевают методом вакуумного эпоксидного литья. Он не содержит масла и имеет изоляционную систему класса F.
Изделие соответствует требованиям взрывозащиты, не требует технического обслуживания, обладает высокой устойчивостью к короткому замыканию и хорошо адаптируется к условиям окружающей среды. Оно подходит для установки внутри помещений и в распределительных щитах, а также является экономически выгодным решением для проектов реконструкции и проектов с ограниченным бюджетом.
2. Технические параметры (настраиваемые)
2.1 Основные характеристики
Элемент | Стандартное значение |
Номинальное напряжение | Высокое напряжение: 10 кВ (6/6,3/10,5/11 кВ опционально); Низкое напряжение: 0,4 кВ |
Номинальная грузоподъемность | 10–5000 кВА |
Фаза / Частота | Трехфазный, 50 Гц |
Группа подключения | Dyn11 (рекомендуется), Yyn0 |
Регулирование кранов | Регулировка в режиме отключения; диапазон регулировки: ±2×2,5% или ±5% |
Режим охлаждения | AN (естественное охлаждение) / AF (принудительное воздушное охлаждение) |
Класс изоляции | Класс F; максимально допустимая температура 155℃; повышение температуры 100K. |
Степень защиты | IP00/IP20 (для использования внутри помещений); IP40 (защита от проникновения посторонних предметов) |
2.2 Ключевые электрические характеристики
Уровень изоляции: выдерживает напряжение промышленной частоты 35 кВ, выдерживает импульсное воздействие молнии 75 кВ для класса 10 кВ.
Частичный разряд: ≤10 пк при 1,3 мкм/√3
Сопротивление короткого замыкания: 4–6% (6% для 1000 кВА)
Допустимая перегрузка: 120–140% от номинальной нагрузки непрерывно в режиме AF.
Уровень шума: ≤55–65 дБ(А) в соответствии с JB/T 10088
3. Основные характеристики
Безопасный, безмасляный, огне- и взрывозащищенный.
Вакуумное эпоксидное литье с армированием стекловолокном, огнестойкое и самозатухающее. Отсутствует риск утечки масла, возгорания или взрыва. Медные обмотки, заключенные в смолу, обеспечивают хорошую защиту от кражи.
Надежный и ударопрочный
Низкий уровень частичных разрядов, высокая прочность изоляции и превосходная устойчивость к импульсным разрядам молнии. Высокая механическая прочность обмоток обеспечивает выдающуюся устойчивость к короткому замыканию.
Низкие потери, низкий уровень шума и экономия энергии.
Трехступенчатая скошенная конструкция сердечника и высококачественная кремнистая сталь снижают потери холостого хода и нагрузки. Оптимизированная конструкция обеспечивает низкий уровень шума, что делает устройство подходящим для жилых и коммерческих помещений.
Высокая адаптивность к окружающей среде и не требует технического обслуживания.
Обмотки влаго- и пыленепроницаемы, что обеспечивает стабильную работу во влажных и пыльных условиях. Предварительная сушка перед перезапуском не требуется. Безмасляная конструкция гарантирует практически бесперебойную работу без необходимости технического обслуживания.
Простая установка и интеллектуальное управление
Компактный и легкий; не требует наличия масляного резервуара или противопожарной перегородки. Поддерживает установку внутри помещений/в подвале для снижения потерь электроэнергии. Стандартный интеллектуальный регулятор температуры с сигнализацией перегрева, функцией отключения и удаленным мониторингом по RS485.
4. Приложения
Рекомендуемые приложения
Модернизация существующей системы: замена старых трансформаторов в жилых кварталах, на заводах и подстанциях.
Места с высокой пожарной безопасностью: высотные здания, подвалы, торговые центры, больницы, школы, метро, аэропорты, вокзалы.
Суровые условия окружающей среды: химические парки, шахты, нефтяные месторождения, туннели, прибрежные зоны с высокой влажностью, пыльные, легковоспламеняющиеся и взрывоопасные районы.
